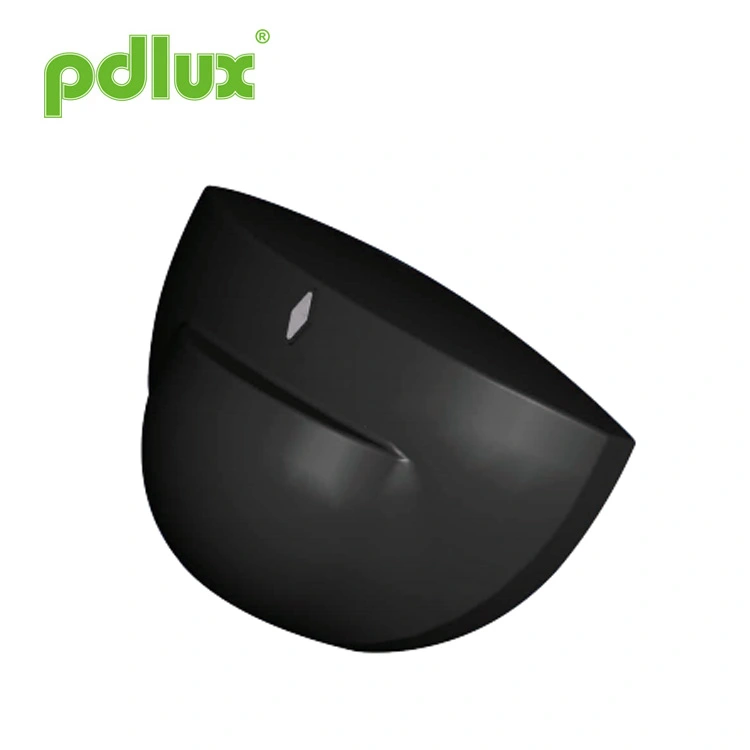

Sensor de porta automático de alta sensibilidade de 24 GHz
Pdlux é um fornecedor chinês de sensor de porta automático de alta sensibilidade de 24 GHz; ele emprega um programa aritmético baseado em FFT para medição precisa de distância e rejeição robusta de interferências. Apresentando um relé Omron miniatura com baixo consumo de energia e sensibilidade mínima à temperatura, oferece confiabilidade superior em relação aos sensores fotoelétricos convencionais. Adequada para controladores de portas automáticas e detectores humanos de sistemas de alarme, a função de detecção é personalizável, oferecendo excelente solução para uma ampla gama de aplicações de acesso e segurança.
Modelo:PD-DS1015
Enviar consulta
| Lista de embalagem em | Φ6 Expansão plástica
|
Parafuso 3x30
|
Instrução | Cabo 1X
|
| Quantidade | 2X | 2X | 1X |
O sensor é projetado pelo programa aritmético FFT e possui alta precisão na detecção de distância e capacidade de anti-interferência.
Utilizando o relé Omron original que possui uma medição ultrapequena e baixo consumo de energia. Tem uma pequena resistência interna
para torná-lo insensível à temperatura. A confiabilidade é muito maior do que as comuns de saída fotoelétrica. É adequado para
diferentes tipos de controlador de porta automática também podem ser aplicados como detector humano para sistemas de alarme. Além disso, a função de detecção pode
ser personalizado. O sensor tem o melhor desempenho de custo nesse tipo de produto.
| Fonte de energia | CA: 10-24V CC: 12-35V |
|
| Corrente de espera | <15mA | |
| Corrente de trabalho | Valor típico de 25mA | |
| Capacidade de saída | 35V, 0,5A máx. | |
| Duração da saída | 500ms | |
| Sistema de alta frequência | Radar CW de 24,125 GHz, banda ISM | |

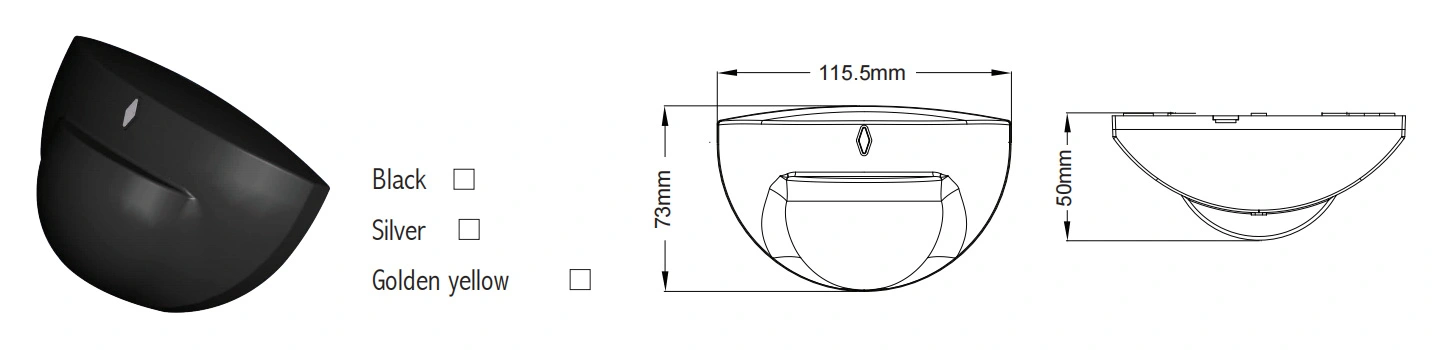

| Cor da capa | Preto/prata/amarelo dourado | |
| Sede de instalação | Instalação na parede | |

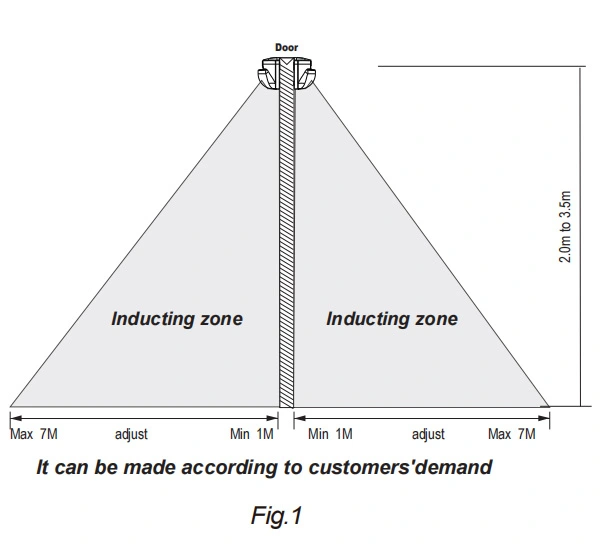

| Altura de montagem | 2,0m a 3,5m | |
| Ângulo de detecção | 90°(instalação na parede)pode ser feito aoocording à demanda dos clientes | |
| Alcance de detecção | 1m (sensibilidade máxima, sonda perpendicular ao solo) 7m (sensibilidade máxima, sonda para frente) |
|
| Temperatura de trabalho | -20°C~50°C | |
| Umidade de trabalho | <93% UR | |
1. Adote o módulo de sensor de radar de micro-ondas de banda K de 24,125 GHz de alta confiabilidade.
2. Trabalhe em vários ambientes (Quente, úmido, barulhento e ventoso. Sem a intervenção de outros objetos em movimento, sugue como um carro ou animais em movimento)
3. Design pequeno e prático, amplamente utilizado para diferentes tipos de portas de detecção.
4. Adote a tecnologia de detecção avançada da Organização Mundial da Saúde, inofensiva para a saúde.
5. A distância e o ângulo de detecção podem ser ajustados para atender aos requisitos de diferentes cenas.

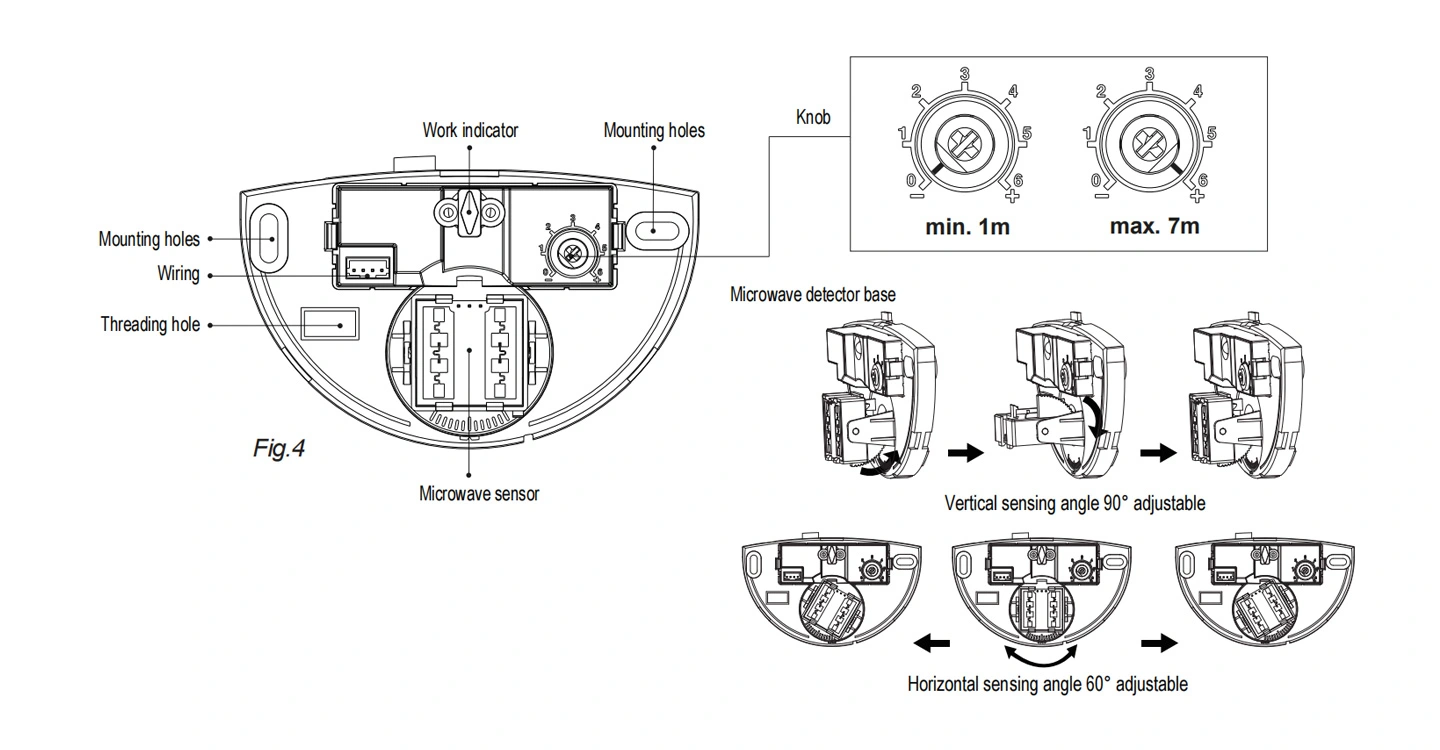

Girar totalmente no sentido anti-horário é a distância mínima (aprox. 1m), totalmente no sentido horário é a distância máxima (aprox. 7m). Se a estatura da pessoa,
A figura e a velocidade de movimento mudam, a detecção também mudará, ou seja, a velocidade mais alta levará a uma distância de detecção mais curta.
Esta distância de detecção é a distância que se ajusta quando o detector está voltado para a frente. Ao instalar o sensor, ajustando o ângulo de detecção
e distância de acordo com a cena prática. Apenas garanta a distância de detecção suficiente para abrir a porta. Não defina uma detecção mais longa
distância em caso de acionamento incorreto da porta por pessoas ou carro que passa.
Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar o
reação anormal causada pela fácil detecção do movimento errado pelas folhas e cortinas sopradas, pequenos animais ou interferência
de rede elétrica e equipamentos elétricos. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funciona normalmente,
tente diminuir a sensibilidade adequadamente e, em seguida, teste-a. O movimento humano causará a indução do sensor, portanto, quando você estiver abaixo
o teste de função, por favor deixe a região de indução e não faça movimento para evitar o trabalho contínuo do sensor.

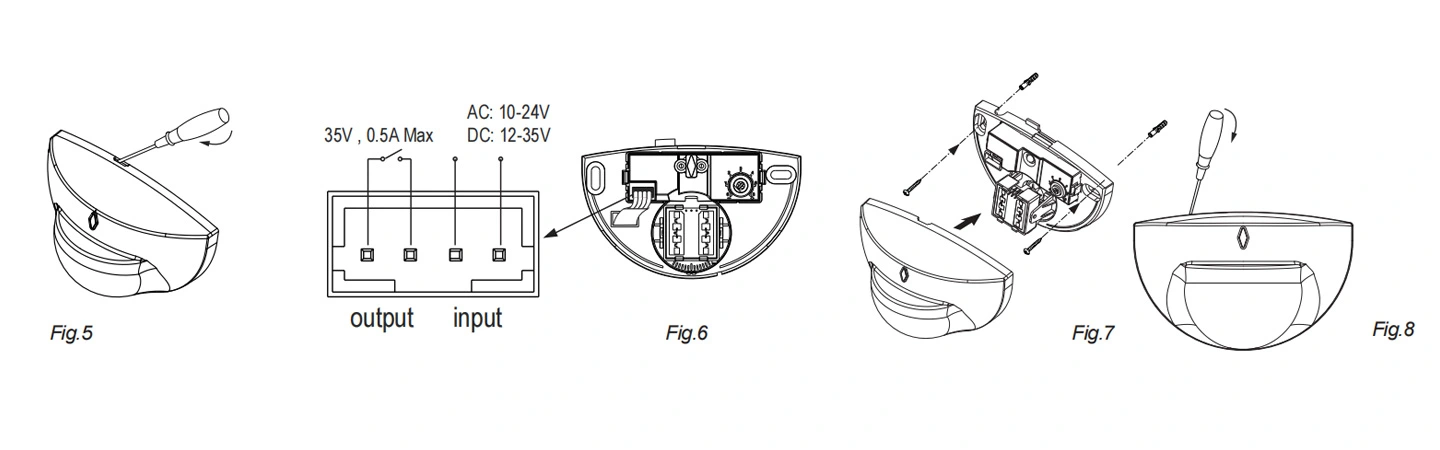

Passo 1 Remova a tampa antes de instalar o produto (como Fig5.)
Passo 2 Marque a posição do furo com um lápis após determinar onde deseja instalar o produto.
Nota:Se for uma parede de madeira, não há necessidade de usar parafuso de expansão de plástico, basta apertar o parafuso com a chave de fenda.
Passo 3 Faça furos nas paredes onde há marca de lápis com uma furadeira elétrica e obtenha a expansão plástica dentro do furo.
Passo 4 Conecte o cabo ao produto através das aberturas de entrada do cabo (como na Fig6).
Passo 5 Usando os parafusos, instale a base na posição selecionada e ajuste o botão (como Fig7).
Passo 6 Fixe a tampa na base que foi instalada na parede (conforme Fig7).
Abra para ajustar o sensor após a instalação: Insira a chave de fenda na junta entre a tampa e a base e levante a tampa. (Fig.8)
As seguintes situações levarão a uma reação de erro.
1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.
