Lâmpada de sensor de movimento solar de bateria

Instruções da lâmpada do sensor de energia solar PD-SLL80 (SM)

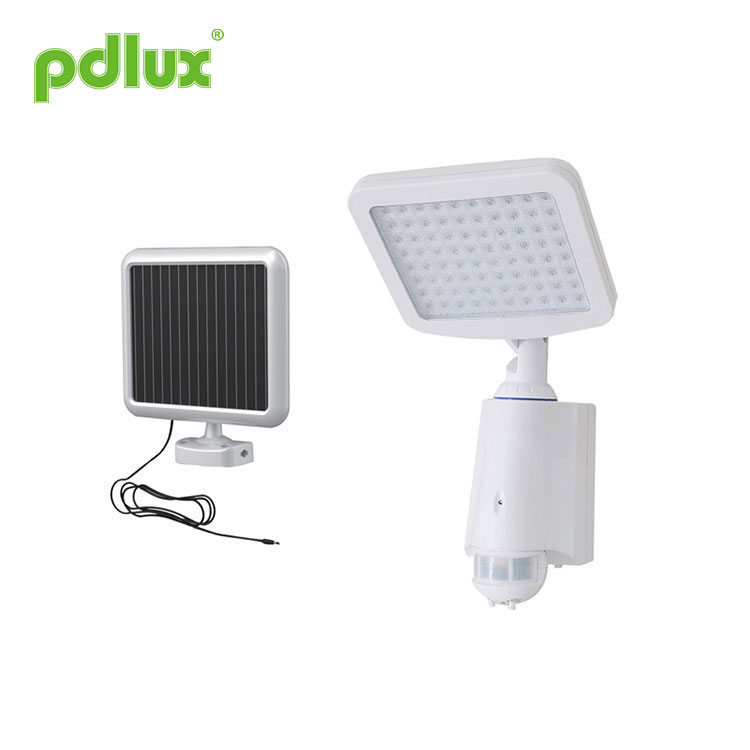

O que há dentro do pacote

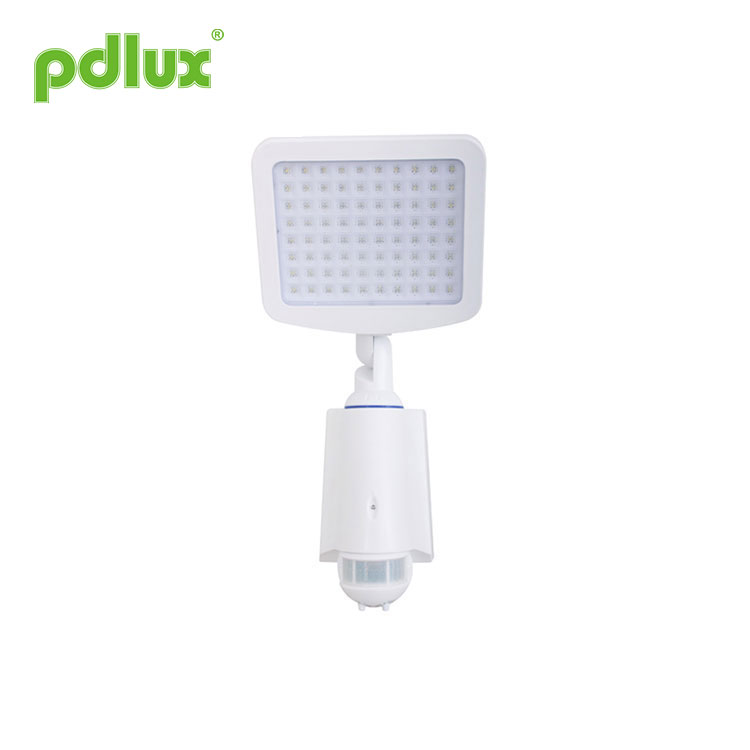

• Luz matricial de 24 LEDs com detector de movimento
• Placa de carregador solar
• Manual do usuário

Nota: Itens de embalagem

Observação: compre de acordo com a demanda.

Introdução

Obrigado por adquirir a FLOOD ALIMENTADA SOLAR COM MOVIMENTO ATIVADO DE 48 LEDS DE SEGURANÇA
Com sua configuração fácil e design leve, a luz atende a todas as suas necessidades de iluminação. Ele foi feito para fornecer muitos anos de serviço usando energia solar ecologicamente correta.

Especificações

• Não descarte a bateria no fogo. Isto pode resultar em uma explosão.
• Não exponha a luz ao fogo ou calor intenso, pois a bateria pode explodir.
• Não mergulhar em água.
• Nunca olhe diretamente para a luz nem a direcione nos olhos de outra pessoa.
• Siga as dicas de segurança adequadas para evitar cair de uma escada.
• Consulte o guia local de segurança de construção, se necessário, para instalar a luminária em um edifício.

Garantia limitada de um ano

• Esta garantia não se aplica a danos causados ​​por uso indevido ou instalação/conexão incorreta.
• Esta garantia não cobre acessórios, lâmpadas, baterias, acidentes, alterações, uso ou reparo não autorizado, negligência, uso indevido, abuso, danos ou defeitos resultantes de desgaste normal (incluindo lascas, arranhões desbotados, abrasões ou descoloração devido ao uso ou exposição ao sol) ou falha em seguir as instruções de cuidado e manutenção, incêndio, inundação e atos de Deus.
• Esta garantia não inclui responsabilidade por danos incidentais ou consequenciais.

Guia de instalação

• A luminária deve ser instalada sobre uma superfície plana e estável.
• Evite colocar objetos na frente do detector de movimento que possam afetar o desempenho da detecção.
• Evite instalar a luz perto de um ar condicionado, aquecedor central ou sistema de alta tensão.
• Evite colocar a cabeça do detector de movimento na direção do trânsito ou de outros movimentos. Isso resultará em um gatilho falso que fará com que a luz acenda excessivamente e descarregará a vida útil da bateria.
• A detecção de movimento é mais sensível ao movimento no dispositivo e menos sensível ao movimento que se aproxima ou se afasta dele (veja as imagens abaixo).
• A placa do carregador solar deve ser colocada em uma área ensolarada onde a luz solar máxima possa ser coletada. Normalmente, a placa solar deve estar voltada para uma direção (sul) onde a luz solar possa carregá-la por pelo menos 3 horas por dia (5 horas por dia se estiver atrás de um vidro). Sugere-se carregar a luz por 24 horas antes do primeiro uso.
• Use um pano macio e úmido para limpar periodicamente (pelo menos uma vez por ano) a placa do carregador para evitar a redução da produção de energia devido ao acúmulo de poeira.

Ajuste de ângulo ao redor ALTA SENSIBILIDADE da atividade de movimento que passa pelo detector. Ajuste do ângulo de flutuação BAIXA SENSIBILIDADE devido à atividade de movimento vinda em direção ao detector.

Espectrograma

Procedimento de configuração rápida

1. Por favor, mantenha-o longe das crianças. 2. Este produto pode ser instalado ao ar livre, mas sugerimos que seja contra chuva/tempestade e luzes altas.

1. Marque a parede onde deseja montar a luminária.
2. Faça todos os quatro furos.
Coloque o suporte na parede com buchas de náilon (se necessário) e parafusos.

3. Conecte a bateria de acordo com o diagrama na parte de advertência do livro de instruções e monte a tampa da bateria como estava.
4. Deslize a luz no suporte e aperte o parafuso inferior.

5. Monte a placa solar com parafusos. Ajuste a direção.

6. Coloque a placa solar em um local ensolarado.

7. Ajuste a direção do detector de movimento.

Ele pode ser definido na faixa de 8 segundos (rotação no sentido anti-horário até o final) a 3 minutos (rotação no sentido horário até o final). O cronômetro recontará quando o sensor detectar um sinal de movimento antes do final do último tempo, por isso recomendamos que você É melhor definir o tempo para o mínimo ao fazer o teste de alcance de detecção ou o teste de caminhada. Nota: O sensor precisa esperar 1 segundo para retrabalhar após a luz se apagar. Somente após o término do tempo a luz acenderá novamente ao detectar o sinal. Esta faixa refere-se aos raios da região circular que aparece no solo quando a luz é instalada na altura de 2,5 m. Um alcance mínimo de detecção (quase 4 m em raios) girando no sentido anti-horário até o fim. Um alcance máximo de detecção (quase 15 m em raios) girando no sentido horário até o fim.

ATENÇÃO: Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. Como a sensibilidade é muito alta, detecte facilmente o errado movimento causado pelo vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que levam o produto não funcionam normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade adequadamente e teste-o.

Soluções para evitar a interferência de pulso da rede de energia nos produtos:
Devido à diferença de rede de energia de interferência regional, o pulso de interferência é incerto, portanto, não é sugerido que o usuário ajuste a sensibilidade ao máximo ao usar. Sugestão: instale e ajuste a sensibilidade na distância apropriada usando, não defina a sensibilidade máxima para evitar operação incorreta.

8. Ajuste a direção da cabeça de luz.

9. Insira o plugue do fio da placa solar no
parte inferior da luz.
Certifique-se de que o plugue do fio esteja completamente conectado.

Guia Operacional

1. Instalação da bateria

Luz LED solar, tensão da bateria 7,4V, 1800mAH, ângulo de detecção> 150º, totalmente iluminada, tempo de trabalho contínuo> 4 horas.

2. Modo de teste:

Antes de testar, remova os parafusos na parte traseira e, em seguida, remova a tampa traseira; conecte a bateria (1800mAH) com oconectores de alimentação, o sistema será iniciado e o LED vermelho indicará luz acesa; a luz LED de indicação apagará apóso sistema aquecendo.

3. Estátuas “DESLIGADAS”

O sistema estará no modelo “proteção contra falha de energia”. Nenhuma função de detecção de movimento. Consome <25UA.

4. Estátuas “AUTOMÁTICAS”

O sistema aceitará o ajuste manual para “Delay Time” e “Sensi Tivity”.
O “tempo de atraso” pode ser ajustado de 10 segundos a 3 minutos.
“Sensi Tivity” pode ser ajustado para 15m(22°C).
O brilho das luzes LED: exterior <10 LUX.

Quando os valores de controle de luz externa > 200LUX, o sistema desligará o sensor PIR;
Consumo de energia: <3MA
Corrente elétrica: 380 ~ 430 MA (quando todas as luzes estão totalmente acesas)
Quando a energia é inferior a <6,4 V, o sistema é DESLIGADO.
Quando a bateria estiver abaixo de 6,6 V, a luz indicadora do LED piscará a cada 30 segundos por um período de 8
horas, após 8 horas, a tensão não está completa para sustentar o trabalho.
Quando a energia for inferior a <6,2 V, o sistema entrará no modo “desligamento de energia”, Corrente <25UA.

5. Estátuas “ON”

Todas as luzes estarão acesas se o sistema estiver definido como “ON”. O sistema reduzirá o brilho para 70lux (≥
1/3 do brilho original) sem detecção de movimento por 8 minutos.
Corrente elétrica: 500 ~ 600MA
Quando a energia é inferior a <6,4 V, o sistema é DESLIGADO
Quando a bateria estiver abaixo de 6,6 V, a luz indicadora do LED piscará a cada 30 segundos por um período de 8
horas, após 8 horas, a tensão não está completa para sustentar o trabalho.
Quando a energia for inferior a <6,2 V, o sistema entrará no modo “desligamento de energia”.

6. Gerenciamento Oki

A tensão de impulso é 9V, a corrente elétrica máxima é 650MA.
Quando conectado a um adaptador de alimentação externo, a luz indicadora LED piscará uma vez.

Algum problema e maneira resolvida

1. A carga não funciona:
a: Verifique se a fiação de conexão de energia e carga está correta;
b: Verifique se a carga está boa;
c: Verifique se o conjunto de luzes de trabalho corresponde à luz ambiente.

2. A sensibilidade é fraca:
a: Verifique se há impedimento na frente da janela de detecção para efetuar o recebimento do sinal;
b: Verifique se a temperatura ambiente está muito alta;
c: Verifique se a fonte do sinal de indução está nos campos de detecção;
d: Verifique se a altura de instalação corresponde à altura indicada nas instruções;
e: Verifique se a orientação do movimento está correta.

3. A lâmpada do sensor não pode desligar a carga automaticamente:
a: Verifique se há sinal contínuo no campo de detecção;
b: Verifique se a configuração de tempo é a mais longa;
c: Verifique se a potência corresponde às instruções;
d: Verifique se a temperatura próxima à lâmpada do sensor muda obviamente, como ar condicionado ou aquecimento central, etc.

1. Ao sair da fábrica, a bateria está desconectada. Conecte a bateria ao usar o produto.
2.Quando não usar o produto ou conservá-lo por muito tempo, desconecte a bateria.

Remova a base de instalação
Desaparafuse dois parafusos da tampa da bateria e remova a tampa.

3.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
4.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
5.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

● Quando usado em ambientes diferentes, não ajuste a sensibilidade ao máximo.
Porque isso pode facilmente levar ao mau funcionamento.
● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos comprometidos em promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
