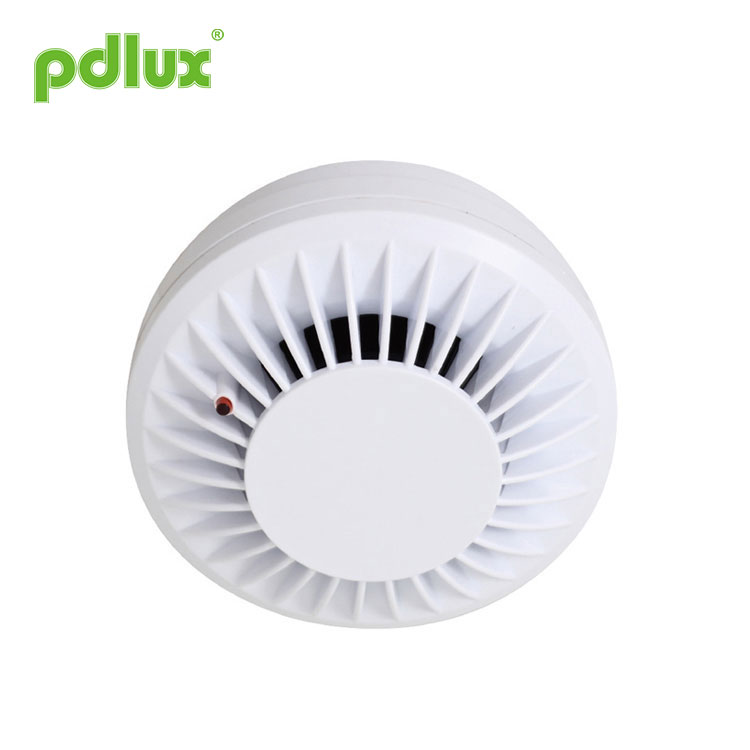

Detector de fumaça DC9v

Instruções de alarme de fumaça PD-SO738-1

INFORMAÇÃO DO PRODUTO

O detector de fumaça fotoelétrico foi projetado para detectar a fumaça que entra na câmara do detector. Ele não detecta gás, calor ou chama. Este detector de fumaça foi projetado para alertar antecipadamente sobre incêndios em desenvolvimento, emitindo sons de alarme de sua buzina de alarme integrada. Isso pode proporcionar um tempo precioso para você e sua família escaparem antes que o incêndio se espalhe.

ESPECIFICAÇÕES

Fonte de energia: DC9V
Corrente estática: <10ua
Corrente de alarme: <10mA
Alarme de baixa tensão: 7V±0,5V
Temperatura de trabalho:-10°C~50°C
Sonoridade do alarme:> 85 db (3m)

ONDE INSTALAR ALARMES DE FUMO

˙ Instale um detector de fumaça no corredor, fora de cada área separada do quarto, conforme mostrado na Figura 1.
˙ Instale um detector de fumaça em cada andar de uma casa ou apartamento com vários andares, conforme mostrado na Figura 2.
˙ Instale um detector de fumaça em cada quarto.

˙ Instale detectores de fumaça em ambas as extremidades do corredor do quarto se o corredor tiver mais de 12 metros de comprimento.
˙ Instale um detector de fumaça dentro de cada cômodo onde alguém dorme com a porta parcial ou totalmente fechada, pois a fumaça pode ser bloqueada pela porta fechada e um alarme no corredor pode não acordar a pessoa que dorme se a porta estiver fechada.
˙ Instale detectores no porão na parte inferior da escada do porão.
˙ Instale detectores no segundo andar no topo da escada do primeiro ao segundo andar.
˙ Instale detectores adicionais em sua sala de estar, sala de jantar, sala de estar, sótão, despensas e depósitos.
˙ Instale detectores de fumaça o mais próximo possível do centro do teto. Se isso não for prático, coloque o detector no teto, a menos de 50 cm (20 polegadas) de qualquer parede ou canto, conforme mostrado na Figura 3.
˙ Se algumas de suas salas tiverem tetos inclinados, pontiagudos ou triangulares, tente montar detectores a 0,9 metros (3 pés) medidos horizontalmente a partir do ponto mais alto do teto, conforme mostrado na Figura 4.

ONDE NÃO INSTALAR ALARMES DE FUMO
Alarmes incômodos ocorrem quando detectores de fumaça são instalados onde não funcionarão corretamente. Para evitar alarmes incômodos, não instale detectores de fumaça nas seguintes situações:
˙ Partículas de combustão são subprodutos de algo que está queimando. Assim, em ou perto de áreas onde partículas de combustão estão presentes, você não instala os detectores de fumaça para evitar alarmes incômodos, como cozinhas com poucas janelas ou pouca ventilação, garagens onde pode haver exaustão de veículos, perto de fornos, aquecedores de água quente e espaços aquecedores.
˙ Não instale detectores de fumaça a menos de 6 metros (20 pés) de distância de locais onde normalmente há partículas de combustão, como cozinhas. Se uma distância de 20 pés não for possível.
˙Em áreas húmidas ou muito húmidas, ou perto de casas de banho com chuveiros. A umidade do ar úmido pode entrar na câmara de detecção e se transformar em gotículas durante o resfriamento, o que pode causar alarmes incômodos. Instale detectores de fumaça a pelo menos 3 metros de distância dos banheiros.
˙Em áreas muito frias ou muito quentes, incluindo edifícios sem aquecimento ou salas ao ar livre. Se a temperatura ficar acima ou abaixo da faixa operacional do detector de fumaça, ele não funcionará corretamente. A faixa de temperatura do seu detector de fumaça é de 4 °C a 38 °C (40 °F a 100 °F).
˙Em áreas muito empoeiradas ou sujas, sujeira e poeira podem se acumular na câmara de detecção do detector, tornando-o excessivamente sensível. Além disso, poeira ou sujeira podem bloquear as aberturas da câmara de detecção e impedir que o detector detecte fumaça.
˙ Perto de saídas de ar fresco ou de áreas com muita corrente de ar, como aparelhos de ar condicionado, aquecedores ou ventiladores, saídas de ar fresco e correntes de ar podem afastar a fumaça dos detectores de fumaça.

˙Os espaços de ar morto geralmente ficam no topo de um telhado pontiagudo ou nos cantos entre tetos e paredes. O ar morto pode impedir que a fumaça chegue ao detector.
˙Em áreas infestadas de insetos. Se os insetos entrarem na câmara de detecção de um detector, eles poderão causar um alarme incômodo.
Onde os bugs forem um problema, livre-se deles antes de instalar um detector.
˙Perto de luzes fluorescentes, o “ruído” elétrico das luzes fluorescentes pode causar alarmes incômodos. Instale detectores de fumaça a pelo menos 1,5 metros (5 pés) dessas luzes.

AVISO:Nunca remova as baterias para interromper um alarme incômodo. Abra uma janela ou ventile o ar ao redor do detector para se livrar da fumaça. O alarme desligará automaticamente quando a fumaça desaparecer. Se os alarmes incômodos persistirem, tente limpar o detector conforme descrito neste Manual do usuário.

AVISO:Não fique perto do detector quando o alarme estiver soando. O alarme está alto para acordá-lo em caso de emergência. A exposição excessiva à buzina de perto pode ser prejudicial à sua audição.

FUNÇÃO MUDO
quando a fumaça entra no produto, pressione o botão de teste, o produto fica mudo e o LED vermelho pisca a cada segundo. Quando a fumaça entra novamente no produto, ele sai do estado mudo.

FUNÇÃO DE ATUALIZAÇÃO AUTOMÁTICA
quando o produto é ligado pela primeira vez após ser desligado, o produto será atualizado automaticamente e ativará a função de aprendizagem.

INSTALANDO SEU DETECTOR DE FUMAÇA

Nota: Por favor, traga as seguintes ferramentas

Os detectores de fumaça devem ser montados no teto. Siga estas etapas para instalar seu detector de fumaça:
1. No local onde você vai instalar o detector, desenhe uma linha horizontal.
2. Remova a base de montagem da unidade girando-a no sentido anti-horário.
3. Coloque a base de forma que as duas ranhuras fiquem alinhadas na linha. Em cada uma das ranhuras, desenhe uma marca para localizar um plugue e um parafuso de montagem.
4. Remova a base.
5. Usando uma broca de 3/16 pol. (5 mm), faça dois furos nas marcas e insira buchas de plástico na parede. Evite que o detector fique com pó de gesso ao fazer furos para montagem.
6. Utilizando os dois parafusos e buchas de plástico (todos fornecidos), fixe a base ao teto.

7. Instale a bateria.
8. Alinhe a base e o detector. Empurre o detector na base de montagem e gire-o no sentido horário para fixá-lo no lugar. Puxe o detector para fora para garantir que ele esteja firmemente preso à base de montagem.

Observação
Quando a bateria do detector entra em contato com o detector pela primeira vez, a buzina do alarme pode soar por um segundo.
Isso significa normal e indica que a bateria está posicionada corretamente. Feche a tampa e pressione o botão de teste, mantendo-o pressionado por cerca de 5 segundos até a buzina soar. A buzina deve soar um alarme alto e pulsante. Isso significa que a unidade está funcionando corretamente.

INDICADOR VERMELHO
O LED vermelho, como indicador de ALARME, é fornecido com o detector. Isso pode ser visto através do botão de teste na tampa do detector. Quando o LED vermelho pisca uma vez por 35 segundos, indica que o detector está em operação normal. Quando o detector de fumaça detecta fumaça e simultaneamente emite um alarme sonoro, o LED vermelho piscará com muita frequência, uma vez a cada 0,5 segundos.

TESTANDO SEU DETECTOR DE FUMAÇA
Teste o detector semanalmente pressionando firmemente o botão de teste com o dedo até a buzina soar. O método de teste pode levar até 10 segundos para soar a buzina de alarme. Essas são apenas maneiras de garantir que o detector esteja funcionando corretamente. Se o detector não for testado corretamente, conserte-o ou substitua-o imediatamente.

AVISO:Nunca use uma chama aberta para testar seu detector. Você pode atear fogo para danificar o detector e também sua casa. O interruptor de teste integrado testa com precisão todas as funções do detector, conforme exigido pelos Underwriters’ Laboratories. Elas são as únicas maneiras corretas de testar a unidade.

AVISO:Quando você não está testando a unidade e a buzina do alarme emite um som alto e contínuo, isso significa que o detector detectou fumaça ou partículas de combustão no ar. Certifique-se de que a buzina do alarme seja um aviso de uma possível situação grave, que requer sua atenção imediata.

˙O alarme pode ser causado por uma situação incômoda. Fumaça de cozimento ou fornalha empoeirada, às vezes chamada
“incêndios amigos” podem fazer com que o alarme soe. Se isso acontecer, abra uma janela ou ventile o ar para remover a fumaça ou a poeira. O alarme desligará assim que o ar estiver completamente limpo.
˙Se a buzina do alarme começar a soar a cada 35 segundos, este sinal significa que a bateria do detector está fraca. Substitua a bateria nova imediatamente. Mantenha baterias novas à mão para esta finalidade.

REDE COM FIO (USE PORTA DE E/S)
Se o detector de fumaça for usado no modo "Rede com fio", todos os detectores de fumaça serão necessários para interconectar (ver diagramas de fiação) pelos dois cabos condutores 18AWG (seção transversal do condutor 0,8m ㎡) conectados à E/S porta.
Para este propósito, é necessário perfurar o furo com o diâmetro necessário através da base em um local marcado no diagrama do meio e fechar o detector de fumaça na base.

Após a modificação da base mencionada acima e a instalação dos condutores é necessário verificar se o detector de fumaça pode fechar sem problemas na base, isso significa que não há espaço visível entre o detector de fumaça e sua base ao longo de toda a periferia do detector de fumaça.

Use o mesmo método para conectar o próximo detector de fumaça.

CUIDANDO DO SEU DETECTOR DE FUMAÇA
Para manter seu detector em boas condições de funcionamento, você deve testá-lo semanalmente, conforme referência na seção “TESTANDO SEU DETECTOR DE FUMAÇA”.
˙Substitua a bateria do detector uma vez por ano ou imediatamente quando o sinal de “bipe” de bateria fraca soar uma vez a cada 35 segundos. O “bip” de bateria fraca deve durar pelo menos 30 dias.

NOTA: Para bateria de substituição, use Eveready #522, #1222, #216; Duracell#MN1604; ou Pico Dourado #1604P, #1604S; ou Ultralife U9VL-J.

˙ Abra a tampa e aspire a poeira da câmara de detecção do detector pelo menos uma vez por ano. Isso pode ser feito quando você abre o detector para trocar a bateria. Remova a bateria antes de limpar. Para limpar o detector, use uma escova macia no aspirador. Remova cuidadosamente qualquer poeira dos componentes do detector, especialmente nas aberturas da câmara de detecção. Substitua a bateria após a limpeza. Teste o detector para garantir que a bateria esteja incorreta. Verifique se não há obstrução dentro do botão de teste. Se houver poeira no botão de teste, insira um palito de trás para frente.
˙ Limpe a tampa do detector quando estiver suja. Primeiro abra a tampa e remova a bateria. Lave a capa à mão com um pano umedecido em água limpa. Seque com um pano sem fiapos. Não deixe cair água nos componentes do detector. Substitua a bateria e feche a tampa. Teste o detector para ter certeza de que a bateria funciona corretamente.

˙ Substitua o detector uma vez a cada 3 anos, recomendação.

ATENÇÃO: quando o produto for ligado pela primeira vez, você deve fazer isso ao ar livre. Quando precisar substituir a bateria, você deve esperar um minuto ao ar livre antes de prosseguir com a instalação da nova bateria, depois de remover a antiga. bateria.
