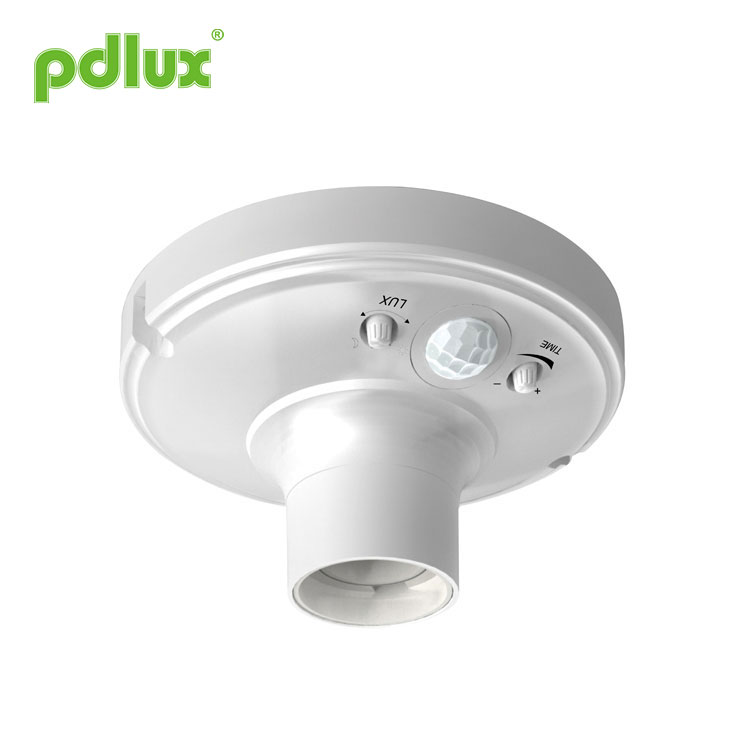

Lâmpada LED de indução infravermelha de teto

Instrução da lâmpada do sensor infravermelho PD-PIR114

â— Perceba a iluminaçà £ o da luz ambiente automaticamente.
â— Ajuste o retardo de detecção discricionariamente.
â— Ajuste a iluminação da luz ambiente discricionariamente
◠Podem ser instaladas várias fontes de luz do tipo E27.
â— Disponível em montagem no teto e na parede.
â— Detectar o sinal de radiaçà £ o infravermelho do corpo humano.

Resumo

1. Lâmpada LED de indução infravermelha de teto é um sensor PIR e luz inteligente, utiliza a energia infravermelha humana como fonte de sinal de controle e determina a luz necessária para funcionar ou não, e controla a luz ligada e desligada automaticamente.
2. Ao entrar no campo de detecção e acionar o sensor para funcionar, a luz acende; quando se sai do campo de detecção e chega o tempo de configuração, a luz apaga-se.
3. A lâmpada de indução infravermelha de teto LED pode detectar a iluminação da luz ambiente automaticamente e definir e ajustar o valor de acordo com a necessidade do fato. Por exemplo, a luz acenderá e funcionará quando a iluminação da luz ambiente estiver abaixo do valor definido. assim que exceder o valor de configuração, a luz irá parar de funcionar.
4. A luz ficará acesa até o atraso chegar quando o sensor for acionado. Uma vez detectado o sinal constante, o tempo será sobreposto e a luz ficará acesa constantemente.
5. O suporte da lâmpada padrão é o suporte da lâmpada E27 e pode ser personalizado. A carga nominal e o tipo referem-se às especificações, a lâmpada economizadora de energia é recomendada.
6. A lâmpada LED de indução infravermelha de teto pode ser instalada em ambientes internos, corredores e prédios públicos.

Especificações da lâmpada LED de indução infravermelha de teto

Fonte de alimentação: 220-240VAC	Controle de luz: 10-2000LUX（adjustableï¼ ‰
Freqüência de energia: 50Hz	Ângulo de detecção: 120 ° / 100 °
Carga nominal: 40W máx. (tungstênio e fluorescente e LED)	Altura de instalação: 2,5 ~ 3,5m（ceilingï¼ ‰ / 1,5 ~ 3m (parede)
Configuração de tempo: modo de meia luz (apenas para luz incandescente	Temperatura de trabalho: -10â „ƒï½ž40â„ ƒ
fonte e lâmpada bulbo LED. A lâmpada LED	Umidade de trabalho: <93% RH
lâmpada deve com função de escurecimento).	Velocidade de detecção: 0,6 ~ 1,5 m / s
tempo de atraso: 10S～12min (ajustável)	Tipo de soquete da lâmpada: E27 (padrão)
tempo de atraso: 30S～2h (ajustável)	Tipo de lâmpada disponível:
modo normal	(Antes da instalação fixa, de acordo com o tipo de fonte de luz, em seguida, escolha a posição do interruptor.)
tempo de atraso: 10S～12min (ajustável)
Faixa de detecção: 6-8m

Informação do sensor

Procedimento de instalação

1. Marque o local onde o produto está instalado. 4. Conecte a fiação de alimentação.
2. Faça o furo com o parafuso inflado.5. Fixe o produto à parede com parafuso.
3. Fixe o parafuso inflado com um martelo.

montagem na parede

montagem no teto

â € ¢ Desligue a energia.
â € ¢ O pedestal inferior à © fixado na posiçà £ o selecionada com o parafuso inflado.
â € ¢ Conecte a energia na coluna de fio de conexà £ o do sensor de acordo com o diagrama de fios de conexà £ o.
â € ¢ Aperte o parafuso e ligue a alimentaçà £ o para testar.
â € ¢ A instalaçà £ o está ok.

Diagrama de conexão 1. Desaparafuse o parafuso do terminal. 2. Passe a linha de alimentação através do orifício da linha para conectar na fiação L; Terminal N. 3. Fixe o parafuso. Estrutura e exibição de funções Botão de tempo:definir e ajustar o tempo em que a luz acende sob a condição de sinal indicador para desligar sob nenhuma condição de sinal indicador. Sensor:reúna o sinal do corpo humano e acione a lâmpada do sensor para funcionar. Botão de controle de luz:definir e ajustar a iluminação da luz ambiente, a iluminação da luz ambiente dividindo as luzes e as pequenas luzes. Adaptador de lâmpada:instale a fonte de luz. O produto tem modo normal e modo de meia luz. No modo de meia luz, a luz lenta e com a função de meia luz. No modo normal, a luz está quase apagada rapidamente, sem função de meia luz. Observação:antes da instalação fixa, de acordo com o tipo de fonte de luz e escolha a posição do interruptor! â ‘Tempo de atraso: 10S～12min (modo normal) - Tempo de atraso: 30S～2h estado de meia luz: 10 minutos depois (modo de meia luz) â ‘¢ Tempo de atraso: 10S～12min estado de meio brilho: 3min depois (modo de meia luz) Observação: Through the delay knob to adjust the delay time of the concrete. Abra o botão no â ‘(10s-12min), é o modo normal, a luz rápida quase apagada, sem função de meia luz. Abra o botão no â'¡ (30s-2h), retarde o tempo de mais de 10 minutos, quando não detectar dentro de 10 minutos, a luz entrará no modo de meia luz, uma vez que o movimento da luz entre no modo de luz total , sem nenhuma detecção dentro do tempo definido, a luz entra no estado escuro. Abra o botão no â ‘¢ (10s-12min), o tempo de atraso de mais de 3 minutos, quando não houver detecção dentro de 3 minutos, a luz entrará no modo de meia luz depois de se mover, a luz entrará em cheio modo de luz, sem qualquer detecção dentro do tempo definido, a luz entra no estado escuro. Observação: only for incandescent light source and LED bulb lamp.  A lâmpada bulbo LED deve ter função de escurecimento.

Teste

1. Gire o botão LUX no sentido horário para max ', gire o botão TIME no sentido anti-horário para min, depois de ligar a alimentação por aproximadamente 30seg, a carga controlada começará a funcionar. Como a luz está apagada, o indutor recebe sinal e começa a funcionar, conforme a luz está acesa o indutor para de funcionar. Sob a condição sem sinais de indutor, a carga deve parar de funcionar dentro de
2. Gire o botão LUX no sentido horário para ', gire o botão TIME no sentido horário até o máximo, a carga começa a funcionar. Na condição de ausência de sinais de indutor, a carga deve parar de funcionar em 12 minutos.
3. Gire o botão LUX no sentido horário para ~ ª, gire o botão TIME no sentido anti-horário até min; a luz ambiente mais de 10lux durante o teste, a lâmpada indicadora irá parar de funcionar quando a carga parar de funcionar; Se você cobrir a janela de detecção com objetos opacos (toalha elc), a carga deve funcionar. Na condição sem sinais de indutor, a carga deve parar de funcionar em 10 segundos. (Quando o botão estiver na posição â ‘â‘ ¢, conforme fig.6)

Configuração de função Botão Lux:quando a luz começar a acender, defina a iluminação da luz ambiente ajustando o botão LUX para o local apropriado. Botão de tempo: A fim de definir o tempo de ligado para desligado, ajuste ele Botão TIME para o local apropriado.

Princípio de operação do controle de luz

Princípio operacional de definição de tempo

Preste atenção à instalação

Observação

1. Mantenha a face do sensor na área onde os humanos normalmente se movem.
2. Mantenha a face do sensor na posição da luz ambiente para obter uma configuração de iluminância muito mais exata.
3. O intervalo de detecção é diferente entre a montagem no teto e na parede.
4. Se detectar o sinal novamente dentro do intervalo de tempo, o intervalo de tempo será encerrado.
5. Botão LUX: a luminância das condições de trabalho. Quando o botão muda, significa que pode detectar o dia todo, quando o botão muda, só funcionará abaixo da luminância <10 LUX.
6. Botão TIME: É um período em que a luz acende lentamente até não haver nenhum sinal gradativamente, até sair do trabalho.

Notas

1. Deve ser instalado por eletricista ou homem experiente.
2. Deve ser instalado em ambiente interno para evitar a entrada de água da chuva.
3. Evite instalá-lo em objetos instáveis.
4. Evite instalá-lo sobre objetos inflamáveis.
5. Não deve haver nenhum obstáculo na frente da janela de detecção efetuando a detecção.
6. Não deve haver nenhum objeto em movimento na frente da janela de detecção.
7. Evite instalá-lo perto de zonas de alteração de temperatura do ar, como ar condicionado, aquecimento central, etc.
8. Para sua segurança, não abra a tampa ao encontrar o engate após a instalação.

â— Por favor, confirme com a instalação profissional.
â— Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
â— Quaisquer prejuízos causados ​​por mau funcionamento, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos designs redundantes e adotamos uma cota de segurança para evitar quaisquer problemas.

Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
