PDLUX lança módulos de detecção Doppler de banda X atualizados PD-V9H/PD-V9P/PD-V9S, versão personalizada sem pinos opcional

A Ningbo PDLUX Electronic Technology lança oficialmente sensores de radar Doppler de banda X PD-V9 refinados, incluindo PD-V9H, PD-V9P e PD-V9S. Apresentando layouts de pinos variados e duas opções de frequência principais, além de personalização opcional sem pinos, a série atende a diversos requisitos de layout de PCB de fabricantes de eletrônicos em todo o mundo.

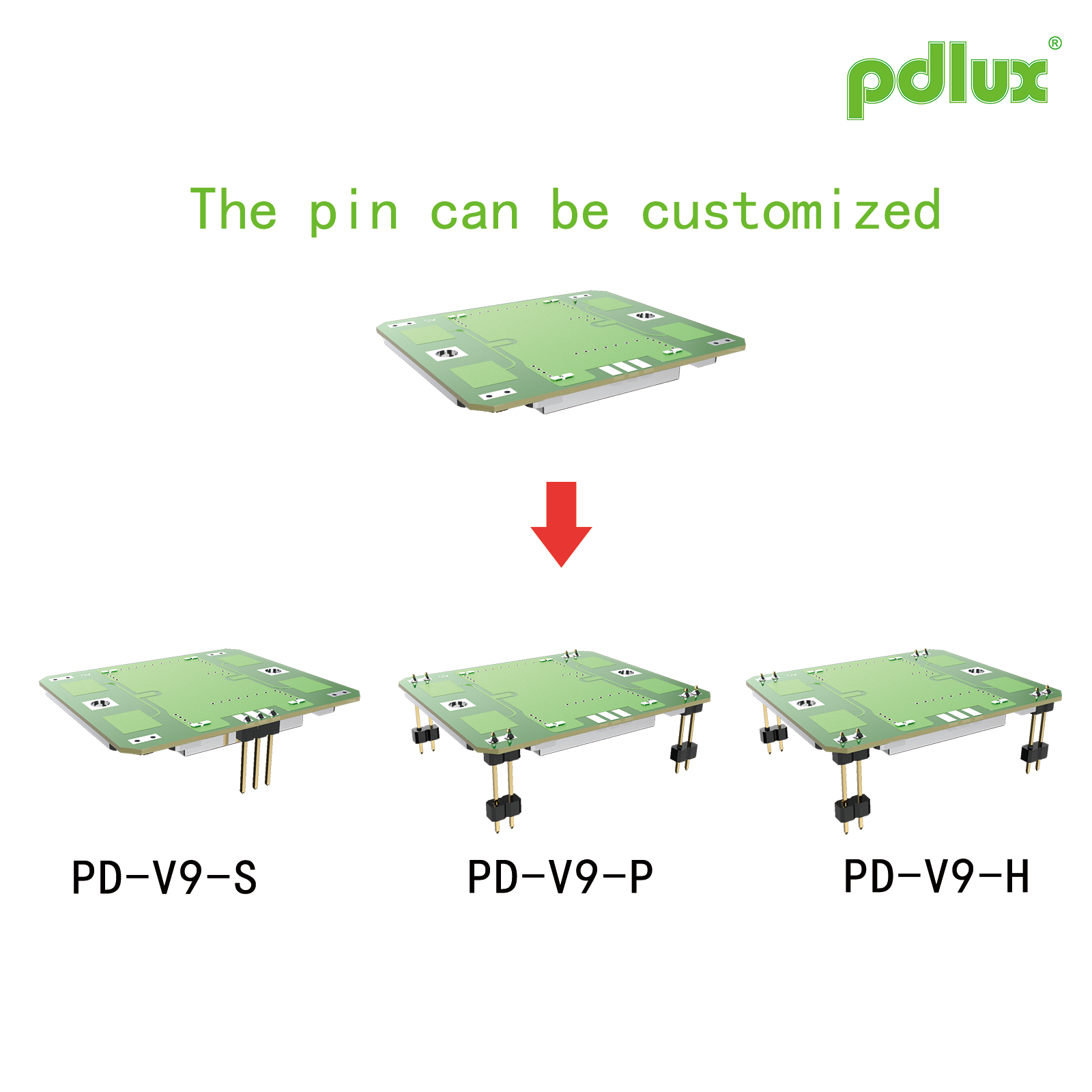

Diferenciação central: layout de pinos e seleção de frequência

Todos os três modelos apresentam o mesmo circuito, antena e desempenho elétrico, com diferenças apenas no passo dos pinos e na frequência operacional para atender aos padrões de rádio regionais:

· PD-V9H:10,587 GHz ± 10 MHz (frequência padrão da UE), X1 = 3,4 mm, X2 = 9,8 mm de espaçamento entre pinos para design comum de PCB europeu e americano

· PD-V9P:10,525 GHz ± 20 MHz (frequência universal mundial), pinos compactos X1 = 3 mm, X2 = 8,9 mm para economizar espaço no PCB

· PD-V9S:10,525 GHz±20 MHz, layout de pinos padrão de 3,4/9,8 mm para substituição direta de sensores legados

Opção personalizada:Módulos simples sem pinos para montagem SMD estão disponíveis mediante solicitação; O tamanho X3 pode ser personalizado de acordo com as especificações do cliente.

Especificações superiores unificadas para todas as séries PD-V9

Construída com oscilador ressonador dielétrico DRO e antena patch integrada, toda a linha compartilha especificações consistentes:

· Tensão de alimentação: DC5V±0,5V, corrente típica abaixo de 32mA; Modo de energia PWM suportado para consumo de energia ultrabaixo

· EIRP típico: 13dBm(20mW), sensibilidade de recepção -90dBc, segundo harmônico ≤-40dBm

· Temperatura operacional: faixa regular de -30℃~+55℃, estendida de -40℃ até +80℃

· Ângulo de feixe: plano E de 36°, plano H de 72°; ângulo de montagem flexível disponível

· Certificado RoHS e compatível com ETS 300 440 para aprovação no mercado global

Amplos cenários de aplicação

Ideal para portas automáticas, luzes com sensores de movimento, alarmes de segurança, sensores de presença IoT e equipamentos de detecção de velocidade. Ao substituir módulos de radar antigos, os usuários só precisam ajustar o ganho do amplificador para resolver problemas de sensibilidade sem revisão do código MCU, reduzindo significativamente os custos de desenvolvimento.
