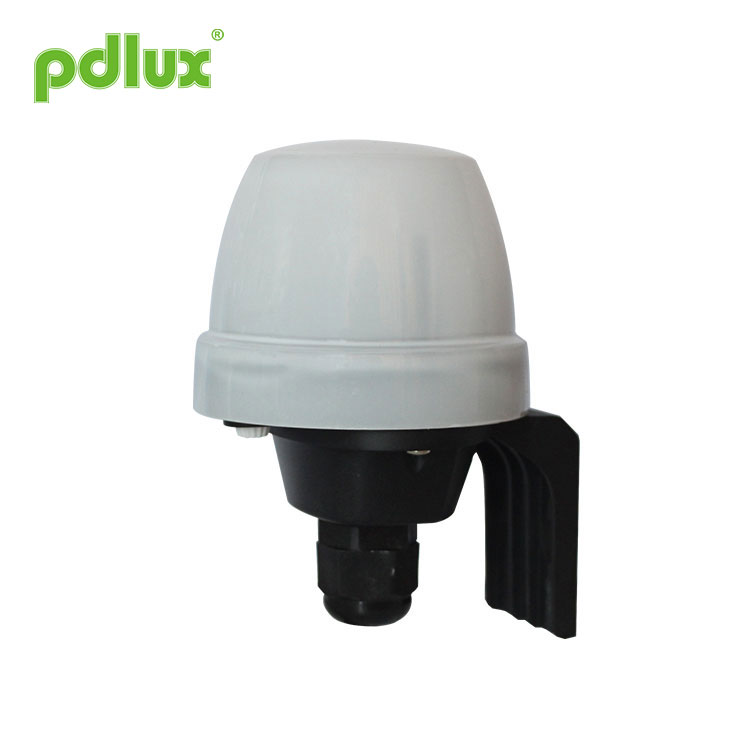

Interruptor de sensor fotocélula diurno e noturno à prova d'água

Instruções do sensor de controle de luz PD-D22-Z

Resumo

Este interruptor de sensor fotocélula diurno e noturno à prova d'água é um produto óptico de controle digital avançado, que pode funcionar na faixa de 100-127VAC 50/60Hz ou 220-240VAC 50/60Hz, que pode ser ligado e desligado automaticamente de acordo com a luz ambiente . Não é afetado pela temperatura e umidade ambiente, não é apenas conveniente, mas também prático. Pode controlar a carga do trabalho noturno.

Ele utiliza o MCU para calcular com precisão as informações de comutação e controlar com precisão o relé para abrir no zero da onda senoidal, abrindo assim cada carga. Quando a onda senoidal é zero, evita-se o problema da corrente de irrupção causada pelo modo de controle tradicional quando a onda senoidal é aberta em alta tensão, especialmente quando o relé é danificado pela alta corrente causada pelo impacto de alta tensão no capacitor de grande capacidade .

Este produto adota função avançada de cálculo de precisão digital, que pode conectar a carga quando a onda senoidal está em potencial zero, resolvendo assim o problema de corrente de pico de carga, melhorando significativamente a capacidade de carga e prolongando a vida útil do produto. O mais recente método de controle da tecnologia de sensores de produção em massa pode controlar facilmente qualquer carga. É um produto de alta qualidade. Embora o custo tenha aumentado em comparação com a versão tradicional, a confiabilidade e a vida útil do produto melhoraram bastante. Este produto equivale a escolher tranquilidade e escolher segurança.

Nota: Interruptor de controle de luz de superfície totalmente digital e de longa duração: a vida útil pode chegar a 5 anos.

Especificações

Fonte de alimentação: 100-127 VCA 50/60 Hz
220-240 VCA 50/60 Hz
Carga: 800W (100V-127VAC 50/60Hz)
1500 W (220-240 VCA 50/60 Hz)
Controle de luz: <5Lux-20Lux (ajustável)

Função Quando a rotação anti-horária atingir o mínimo e a luz ambiente <5Lux, a carga estará ligada. Quando a luz ambiente >30Lux, a carga estará desligada. Quando a rotação no sentido horário atingir o máximo e a luz ambiente <20Lux, a carga estará ligada. Quando a luz ambiente> 70Lux, a carga estará desligada.

Perceber

1.Na frente do interruptor de controle de luz não deve haver nenhum bloqueio que o afete para receber luz natural;
2.Na frente do interruptor de controle de luz não deve haver nenhum objeto oscilante;
3. Evite instalar a unidade abaixo da luz.

Diagrama de fios de conexão

conecte L e N com energia;
conecte L′ e N com carga.

Instalação

Teste 1. Use opaco para cobrir a janela de luz sensível ao testar durante o dia (figura 5). 2.Quando cobrir este opaco, a carga estará ligada. 3.Quando tirar este opaco, a carga será desligada. 4.Tire este opaco após o teste.
