Alarme de fumaça fotoelétrico

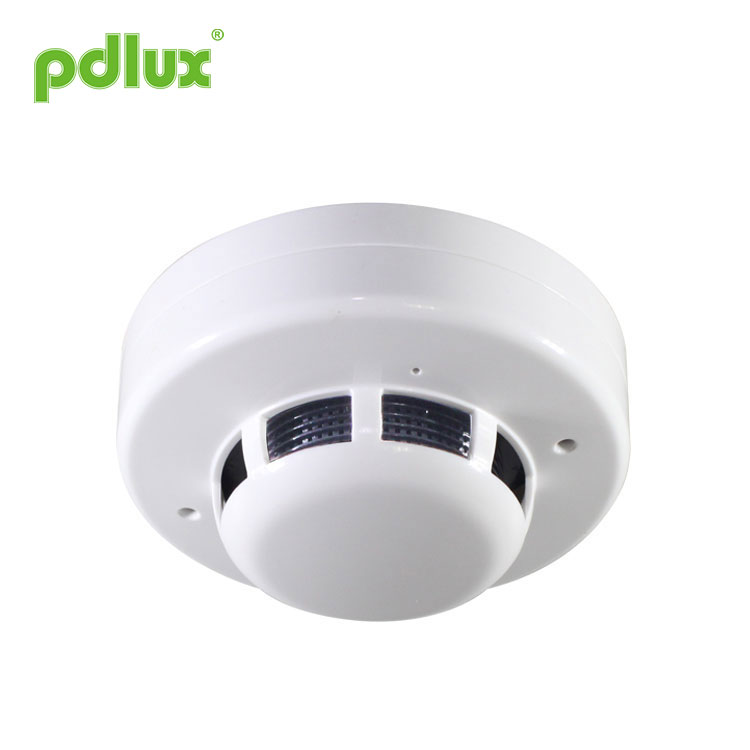

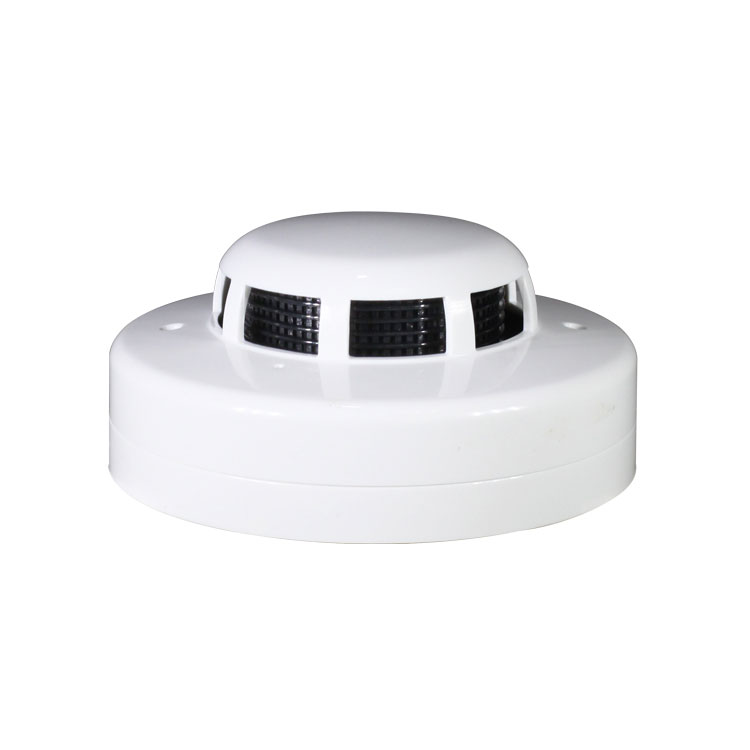

Detector de fumaça PD-SO928D

Tamanho do produto

Resumo

O produto é um novo tipo de detector fotoelétrico de fumaça. Ao detectar fumaça, ele emitirá um sinal imediatamente e acionará a unidade conectada para funcionar, o que avisa com antecedência que ocorrerá um incêndio e evitará perdas indesejadas, além de proporcionar segurança e comodidade.

Especificações

Fonte de alimentação: DC12V ~ DC33V
Corrente estática: <60ua
Corrente de alarme: ≤30mA
Temperatura de trabalho:-10°C~40°C
Umidade de trabalho: 10%-95%RH sem condensação
Indicador duplo.

Onde é adequado instalar o detector de fumaça

1. Primeiro, você precisa instalar pelo menos um item em cada quarto e rota.
2. Quando ocorre um incêndio, as escadas são importantes para você sair correndo, portanto, instale um detector de fumaça no topo das escadas.
3. É necessário pelo menos um detector de fumaça para cada espaço em cada andar, incluindo o sótão acabado e o porão.
4. Instale um detector próximo a cada instalação elétrica.

5. É melhor instalar um detector de fumaça no meio do teto, pois a fumaça sempre se espalhará.
6. Se por algum motivo você não conseguir instalá-lo no meio do teto, também será necessário instalá-lo a pelo menos 10 cm da parede.
7. Se quiser montá-los na parede, instale-os de 10 a 30,5 cm abaixo do teto. figura 1.
8. Quando seu corredor tiver mais de 9 metros de comprimento, você precisará instalar vários detectores.
9. Em uma sala com telhado inclinado, instale um alarme a 0,9 metros do topo. Figura 2.
10. Como instalar um detector de fumaça em uma casa removível. A casa móvel não tem isolamento, então é melhor instalar o detector de 10 a 30,5 cm do teto.

Onde não cabe instalar detector de fumaça

1. No local ou próximo a ele onde as partículas em chamas frequentemente existem, como: cozinha, garagem (gás de exaustão), fogão, aquecedor de água ou próximo ao lubrificador.
3. Em local úmido ou úmido; ou perto de um banheiro com chuveiro.
4. Em local empoeirado, sujo ou gorduroso.
5. Em áreas muito ventiladas, a fumaça será expelida completamente da unidade.
6. Na área de gravação de ar, isso bloqueará a câmara de detecção.
7. A distância da lâmpada fluorescente é inferior a 305 mm. O “ruído” elétrico pode interferir no sensor.
8. No espaço de "ar morto", por exemplo, na Figura 1, menos de 10 cm próximo ao canto.
9. O detector de fumaça é fácil de detectar na sala para fumantes.

Instalação

AVISO: Desligue a alimentação do circuito antes de instalar o detector.
1. Primeiro desligue a tampa do produto girando no sentido anti-horário;
2. Conecte os fios nas posições correspondentes de acordo com as marcações do produto e as instruções de conexão nas instruções;
3. Depois que todos os detectores estiverem instalados, forneça energia à unidade de controle;
4. Teste o detector de acordo com a seção de teste;
5. Reinicialize o detector no sistema controlador;
6. Notifique o sistema do departamento relevante para entrar no estado de funcionamento.

NOTA: A conexão de 4 fios segue abaixo

① Terminal 5 conectado "+"
② Terminal 2 conecte "-"
③ Terminal 6 e 3(4) conectam  terminal de saída de relé.

Aviso:Durante a instalação do produto, tome cuidado para não deixar poeira entrar na sala de detecção de fumaça.

Teste

O detector deve ser testado após a instalação e a limpeza de manutenção.
Observação: antes do teste, o sistema de detecção de fumaça do departamento de gerenciamento relevante será notificado para manutenção e, portanto, deixará de funcionar. Corte a energia cinética do controle lógico da área ou sistema que será mantido para evitar ligações desnecessárias de alarme. Verifique se o detector está conectado corretamente e alimenta o sistema. Após a fonte de alimentação, deixe o detector de 80 segundos funcionar de forma estável e teste-o da seguinte maneira;
1. Desligue a alimentação, o indicador deve piscar uma vez a cada 20 segundos.
2. Pressione o pino de teste (menos de 1,5 mm de diâmetro) no orifício por cerca de 2 a 3 segundos e o indicador deve estar sempre aceso.
3. Se o indicador não acender, verifique se o pino de teste foi usado corretamente.
4. Teste de fumaça: coloque um bastão de madeira fumegante ou um núcleo de algodão na lateral do detector e sopre a fumaça no detector até o alarme disparar.
Aviso: devido ao teste acima, o detector só pode ser reiniciado depois que a fonte de alimentação for momentaneamente desligada. Se o detector falhar no teste acima, verifique se a fiação está correta.

Pino de teste (diâmetro inferior a 1,5 mm)

Manutenção regular

1. Teste pelo menos uma vez por semana.
2. Limpe o detector de fumaça pelo menos uma vez por mês.
Use uma escova macia a vácuo para aspirar suavemente.
3. Nunca use água ou detergente para limpar os detectores de fumaça, pois podem danificar o equipamento.

O que fazer quando ocorre um incêndio

1. Ligue para o corpo de bombeiros.
2. Não entre em pânico e mantenha a calma. Saia o mais rápido possível pela rota do plano avançado, não perca muito tempo para pegar as coisas.
3. Sinta se a porta está quente. Se estiver quente, não abra a porta; caso contrário, você também deve impedir a entrada da chama, você pode escolher outras rotas para escapar.
Cubra o nariz e a boca com uma toalha úmida e não respire a fumaça.
5. Após fugir, reúna-se no local designado para garantir que a pessoa não seja ferida ou morta.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Estas instruções, sem nossa permissão, não devem ser copiadas para quaisquer outros fins.
