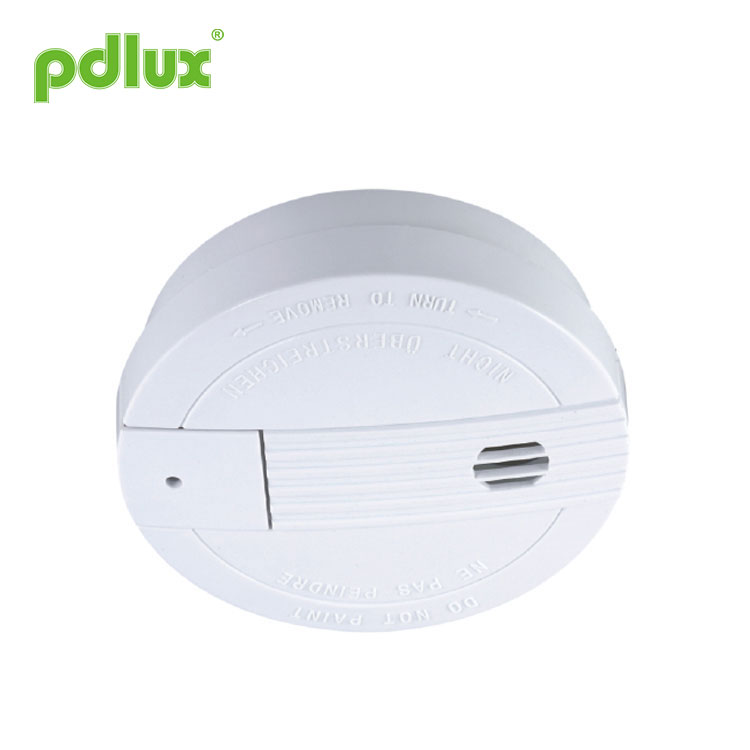

Detector de fumaça fotoelétrico

Alarme de fumaça  Instruções PD-SO728-V1

O detector de fumaça fotoelétrico foi projetado para detectar a fumaça que entra na câmara do detector. Ele não detecta gás, calor ou chama. Este detector de fumaça foi projetado para alertar antecipadamente sobre incêndios em desenvolvimento, emitindo sons de alarme de sua buzina de alarme integrada. Isso pode proporcionar um tempo precioso para você e sua família escaparem antes que o incêndio se espalhe.

Especificações

Fonte de alimentação: DC9V

Sonoridade do alarme:> 85 db (3m)
Corrente estática: <10ua

Alarme de baixa tensão:7 V±0,5V
Corrente de alarme: <10mA

Temperatura de trabalho:-10°C~50°C

Onde instalar o alarme de fumaça
1.Instale um detector de fumaça no corredor, fora de cada área separada do quarto, conforme mostrado na Figura 1.
2.Instale um detector de fumaça em cada andar de uma casa ou apartamento com vários andares, conforme mostrado na Figura 2.
3.Instale um detector de fumaça dentro de cada quarto.
4. Instale detectores de fumaça em ambas as extremidades do corredor do quarto se o corredor tiver mais de 12 metros de comprimento.
5. Instale um detector de fumaça dentro de cada cômodo onde alguém dorme com a porta parcial ou totalmente fechada, pois a fumaça pode ser bloqueada pela porta fechada e um alarme no corredor pode não acordar a pessoa que dorme se a porta estiver fechada.
6.Instale detectores de porão na parte inferior da escada do porão.
7.Instale detectores do segundo andar no topo da escada do primeiro ao segundo andar.
8.Instale detectores adicionais em sua sala de estar, sala de jantar, sala de família, sótão, despensas e depósitos.
9.Instale detectores de fumaça o mais próximo possível do centro do teto. Se isso não for prático, coloque o detector no teto, a menos de 50 cm (20 polegadas) de qualquer parede ou canto, conforme mostrado na Figura 3.
10.Se algumas de suas salas tiverem tetos inclinados, pontiagudos ou triangulares, tente montar detectores a 0,9 metro (3 pés) medidos horizontalmente a partir do ponto mais alto do teto, conforme mostrado na Figura 4.

Onde não instalar alarme de fumaça
Alarmes incômodos ocorrem quando detectores de fumaça são instalados onde não funcionarão corretamente. Para evitar alarmes incômodos, não instale detectores de fumaça nas seguintes situações:
1. Partículas de combustão são subprodutos de algo que está queimando. Assim, em ou perto de áreas onde há partículas de combustão, você não instala os detectores de fumaça para evitar alarmes incômodos, como cozinhas com poucas janelas ou pouca ventilação, garagens onde pode haver exaustão de veículos, perto de fornos, aquecedores de água quente e espaços aquecedores.
2. Não instale detectores de fumaça a menos de 6 metros (20 pés) de distância de locais onde normalmente há partículas de combustão, como cozinhas. Se uma distância de 20 pés não for possível, por ex. em uma casa móvel, tente instalar o detector o mais longe possível das partículas de combustão. Para evitar alarmes incômodos, forneça boa ventilação nesses locais.
3.Em áreas húmidas ou muito húmidas, ou perto de casas de banho com chuveiros. A umidade do ar úmido pode entrar na câmara de detecção e depois se transformar em gotículas após o resfriamento, o que pode causar alarmes incômodos. Instale detectores de fumaça a pelo menos 3 metros de distância dos banheiros.
4.Em áreas muito frias ou muito quentes, incluindo edifícios não aquecidos ou salas externas. Se a temperatura ficar acima ou abaixo da faixa operacional do detector de fumaça, ele não funcionará corretamente. A faixa de temperatura do seu detector de fumaça é de 4 °C a 38 °C (40 °F a 100 °F).
5.Em áreas muito empoeiradas ou sujas, sujeira e poeira podem se acumular na câmara de detecção do detector, tornando-a excessivamente sensível.

Além disso, poeira ou sujeira podem bloquear as aberturas da câmara de detecção e impedir que o detector detecte fumaça.
6. Perto de saídas de ar fresco ou de áreas com muita corrente de ar, como aparelhos de ar condicionado, aquecedores ou ventiladores, saídas de ar fresco e correntes de ar podem afastar a fumaça dos detectores de fumaça.
7. Os espaços de ar morto geralmente ficam no topo de um telhado pontiagudo ou nos cantos entre tetos e paredes. O ar morto pode impedir que a fumaça chegue ao detector.
8.Em áreas infestadas de insetos. Se os insetos entrarem na câmara de detecção de um detector, eles poderão causar um alarme incômodo. Onde os bugs forem um problema, livre-se deles antes de instalar um detector.
9.Perto de luzes fluorescentes, o “ruído” elétrico das luzes fluorescentes pode causar alarmes incômodos. Instale detectores de fumaça a pelo menos 1,5 metros (5 pés) dessas luzes.
AVISO: Nunca remova as baterias para interromper um alarme incômodo. Abra uma janela ou ventile o ar ao redor do detector para se livrar da fumaça. O alarme desligará automaticamente quando a fumaça desaparecer. Se os alarmes incômodos persistirem, tente limpar o detector conforme descrito neste Manual do usuário.
AVISO: Não fique perto do detector quando o alarme estiver soando. O alarme está alto para acordar você em caso de emergência. A exposição excessiva à buzina de perto pode ser prejudicial à sua audição.

Instalando seu detector de fumaça

Os detectores de fumaça devem ser montados no teto. Siga estas etapas para instalar seu detector de fumaça:

1. No local onde você instalará o detector, desenhe uma linha horizontal de quinze centímetros de comprimento.
2. Remova o suporte de montagem da unidade girando-o no sentido anti-horário.

3. Posicione o suporte de forma que os dois furos mais longos fiquem alinhados na linha. Em cada uma das ranhuras, desenhe uma marca para localizar um plugue e parafuso de montagem.
4. Remova o suporte.
5. Usando uma broca de 3/16 pol. (5 mm), faça dois furos nas marcas e insira buchas de plástico na parede. Evite que o detector fique com pó de gesso ao fazer furos para montagem.
6. Usando os dois parafusos e buchas de plástico (todos fornecidos), fixe o suporte no teto.
7. Abra a tampa da bateria e instale a bateria.
8. Alinhe a ranhura do suporte e do detector. Empurre o detector no suporte de montagem e gire-o no sentido horário para fixá-lo no lugar. Puxe o detector para fora para garantir que ele esteja firmemente preso ao suporte de montagem.

NOTA: Quando a bateria do detector entra em contato com o detector pela primeira vez, a buzina do alarme pode soar por um segundo. Isso significa normal e indica que a bateria está posicionada corretamente. Feche a tampa e pressione o botão de teste, mantendo-o pressionado por cerca de 5 segundos até a buzina tocar. A buzina deve soar um alarme alto e pulsante. Isso significa que a unidade está funcionando corretamente.

Indicador Vermelho
O LED vermelho, como indicador de ALARME, é fornecido com o detector. Isso pode ser visto através do botão de teste na tampa do detector. Quando o LED vermelho pisca uma vez por 35 segundos, indica que o detector está em operação normal. Quando o detector de fumaça detecta fumaça e simultaneamente emite um alarme sonoro, o LED vermelho piscará com muita frequência, uma vez a cada 0,5 segundo.

Testando seu detector de fumaça
Teste o detector semanalmente pressionando firmemente o botão de teste com o dedo até a buzina soar. O método de teste pode levar até 20 segundos para soar a buzina de alarme. Estas são apenas maneiras de ter certeza de que o detector está funcionando corretamente. Se o detector não for testado corretamente, conserte-o ou substitua-o imediatamente.

AVISO: Nunca use uma chama aberta para testar seu detector. Você pode atear fogo para danificar o detector e também sua casa. A chave de teste integrada testa com precisão todas as funções do detector, conforme exigido pelos Underwriters’ Laboratories.

Elas são as únicas maneiras corretas de testar a unidade.

AVISO: Quando você não está testando a unidade e a buzina do alarme emite um som alto e contínuo, isso significa que o detector detectou fumaça ou partículas de combustão no ar.

Certifique-se de que a buzina do alarme seja um aviso de uma possível situação grave, que requer sua atenção imediata.
˙ O alarme pode ser causado por uma situação incômoda. A fumaça do cozimento ou uma fornalha empoeirada, às vezes chamada de “fogo amigo”, pode fazer o alarme soar. Se isso acontecer, abra uma janela ou ventile o ar para remover a fumaça ou a poeira. O alarme será desligado assim que o ar estiver completamente limpo.
˙ Se a buzina do alarme começar a soar uma vez por minuto, este sinal significa que a bateria do detector está fraca. Substitua a bateria nova imediatamente. Mantenha baterias novas à mão para esta finalidade.

Cuidando do seu detector de fumaça
Para manter seu detector em boas condições de funcionamento, você deve testá-lo semanalmente, conforme referência na seção “TESTANDO SEU
DETECTOR DE FUMAÇA".
˙ Substitua a bateria do detector uma vez por ano ou imediatamente quando o sinal de “bipe” de bateria fraca soar uma vez por minuto. O “bipe” de bateria fraca deve durar pelo menos 30 dias.
NOTA: Para bateria de substituição, use Eveready #522, #1222, #216; Duracell#MN1604; ou Pico Dourado #1604P,
#1604S; ou Ultralife U9VL-J.
˙ Abra a tampa e aspire a poeira da câmara de detecção do detector pelo menos uma vez por ano. Isso pode ser feito ao abrir o detector para trocar a bateria. Remova a bateria antes de limpar. Para limpar o detector, use uma escova macia no aspirador. Remova cuidadosamente qualquer poeira dos componentes do detector, especialmente das aberturas da câmara de detecção.
Substitua a bateria após a limpeza. Teste o detector para ter certeza de que a bateria está incorreta. Verifique se não há obstruções dentro do botão de teste. Se houver poeira no botão de teste, insira um palito de trás para frente.
˙ Limpe a tampa do detector quando estiver suja. Primeiro abra a tampa e remova a bateria. Lave a capa à mão com um pano umedecido em água limpa. Seque com um pano sem fiapos. Não deixe cair água nos componentes do detector. Substitua a bateria e feche a tampa. Teste o detector para ter certeza de que a bateria funciona corretamente.


Estamos comprometidos em promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
