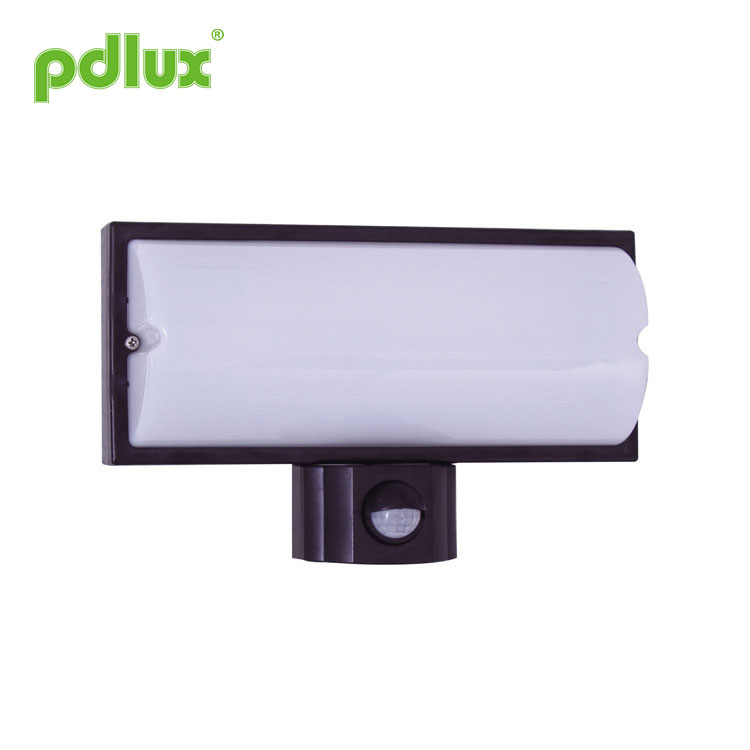

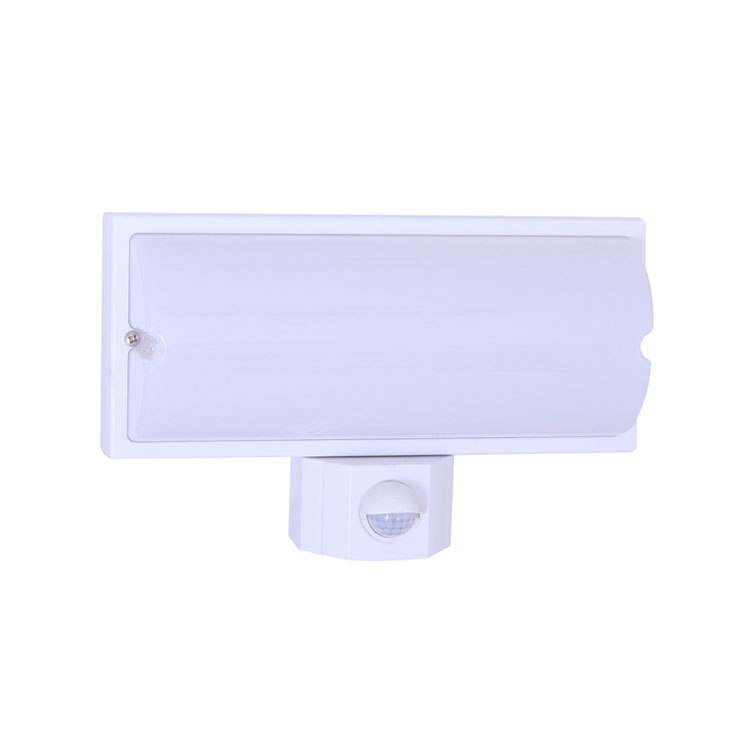

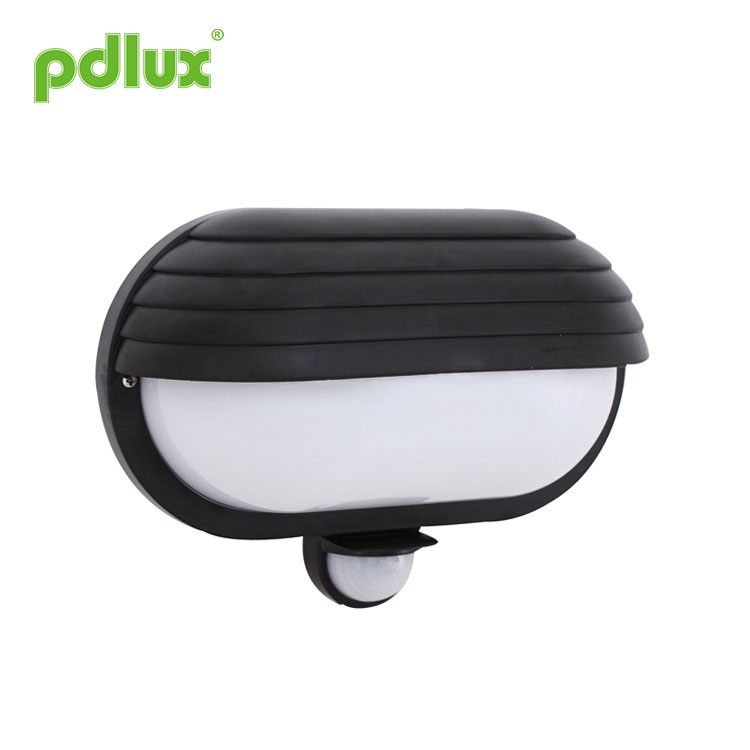

Lâmpada de bunker com sensor de movimento infravermelho
Bem-vindo ao comprar a lâmpada de bunker com sensor de movimento infravermelho de nós. Cada solicitação dos clientes é respondida em 24 horas.
Modelo:PD-PIR2016
Enviar consulta
Instrução PD-PIR2016 das lâmpadas de bunker com sensor de movimento infravermelho
INFORMAÇÃO DO PRODUTO
 |
O LED como fonte de luz moderna tornou-se a tendência de desenvolvimento na indústria de iluminação com características de alta eficiência, longa expectativa de vida e consumo de energia relativamente baixo. Como usá-lo de maneira razoável e a eficiência é a questão chave na indústria de iluminação.PD-PIR2016 são projetados com 30 LEDs (0,45 W). Seu layout razoável torna o fluxo de calor uniforme e alcança a eficiência luminosa mais otimizada. E uma lâmpada LED de 6 W pode gerar quase o mesmo brilho quando comparada ao uso de uma lâmpada incandescente do tipo resistor de 100 W. Sua vida útil é 100 vezes maior do que as lâmpadas halógenas comuns. a luz acende quando alguém entra e apaga quando alguém sai. As lâmpadas LED são uma luz ideal que acende quando alguém entra e desliga quando alguém sai. Elas também são um substituto ideal como fonte de luz que economiza energia. |
ESPECIFICAÇÕES
|
Fonte de alimentação: 220-240V/CA 100-130V/CA Frequência de energia: 50/60Hz Faixa de detecção: 8±2m Máx.(22°C) Ângulo de detecção: 120° Configuração de tempo: min:7seg±3seg máximo: 6min±2min (ajustável) Controle de luz: <5LUX ~ 2000LUX (ajustável) |
Quantidade de LED: 30PCS Potência em espera: 0,45 W Carga nominal: 6W máx. Fluxo luminoso: 367lm Especificações do LED: T5050 Altura de instalação: 1,5m ~ 3m
Temperatura de trabalho: –10°C ~ +40°C |
INFORMAÇÕES DO SENSOR
ESPECTROGRAMA
OS NOMES DE CADA PARTE
(CASCO DE LÂMPADA PARA MATERIAL DE ALUMÍNIO)
Instalação
Nota: Por favor, traga as seguintes ferramentas.
Passo 1 Marque a posição do furo com um lápis após determinar onde deseja instalar o produto (como Fig.1)
Observação:Se for uma parede de madeira, não há necessidade de usar parafuso de expansão de plástico, basta apertar o parafuso com a chave de fenda.
Passo 2 Faça furos nas paredes onde há marcas de lápis com uma furadeira elétrica e obtenha a expansão plástica dentro do furo. (como Fig.2)
Passo 3 Conecte o cabo à lâmpada através das aberturas de entrada do cabo (como Fig.3)
Passo 4 Se for uma parede de madeira, não há necessidade de usar expansão plástica, basta apertar o parafuso com a chave de fenda. (Fig.4a)
Se não for uma parede de madeira, consulte a etapa 2. (como Fig.4b)
Passo 5 Fixe a tampa à base da lâmpada que foi instalada na parede.(Fig.5)
Etapa 6 Abra a tampa do painel de controle para baixo, ajuste os botões de controle e, em seguida, o painel de controle para cima. (como na Fig.6)
 |
Ele pode ser definido no intervalo de 4 segundos (rotação no sentido anti-horário até o final) a 8 minutos (rotação no sentido horário até o final). O cronômetro recontará quando o sensor detectar um sinal de movimento antes do final do último tempo, por isso aconselhamos que é melhor definir o tempo no mínimo ao fazer o teste de alcance de detecção ou o teste de caminhada. |
Nota: O sensor precisa esperar 1 segundo para retrabalhar após a luz se apagar. Somente após o término do tempo a luz acenderá novamente ao detectar o sinal.
 |
O valor de iluminação de trabalho pode ser ajustado na faixa de 5 ~ 2.000LUX. O valor de iluminação é de cerca de 5LUX quando a rotação no sentido anti-horário até o final, o valor de iluminação é de cerca de 2.000LUX quando a rotação no sentido horário até o final. O botão deve ser girado no sentido anti-horário até o final ao fazer o teste de caminhada ou ajustar o alcance de detecção durante o dia. |
Observação: não force muito ao ajustar os três botões, pois eles são montados diretamente no componente! Há um pequeno dispositivo limitador no componente, que será quebrado se você forçar demais quando o botão for girado até o fim. Se isso acontecer, os botões serão girados 360° sem limitação do dispositivo. Observe que o ângulo de ajuste limitado dos botões é de 270°.
OS NOMES DE CADA PARTE
| Falta | Causa da falha | Solução |
| Não funciona com a carga | A iluminação da luz está configurada incorretamente, a carga está quebrada | Ajuste a configuração da carga |
| A energia está desligada | Alterar a carga | |
| Há um sinal contínuo na região de detecção | Ligue a energia | |
| Trabalhe o tempo todo com a carga | O sensor não foi instalado corretamente |
Verifique as configurações do área de detecção |
| Os sensores não foram embalados corretamente porque não conseguem detectar o sinal com segurança | Reinstale a cobertura externa | |
| Trabalhar com a carga | O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção |
| Quando há um sinal de movimento, trabalhe com a carga | O corpo em movimento é muito rápido ou a área de detecção é muito pequena | Verifique as configurações da área de detecção |
1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.
Por favor confirme com a instalação profissional.
Desligue a fonte de alimentação antes das operações de instalação e remoção.
Certifique-se de ter cortado a energia por motivos de segurança.
A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.
Os parafusos usados na caixa da luz são comuns quando enviados da fábrica. Os parafusos inoxidáveis específicos do tipo Y no saco plástico para parafusos são usados para fixar o abajur após o técnico terminar a instalação. choque.
