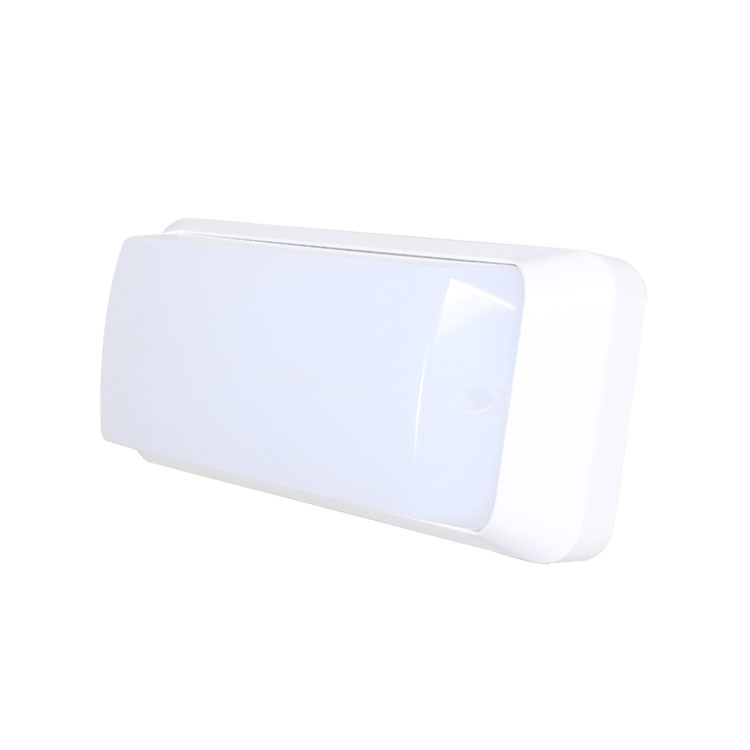

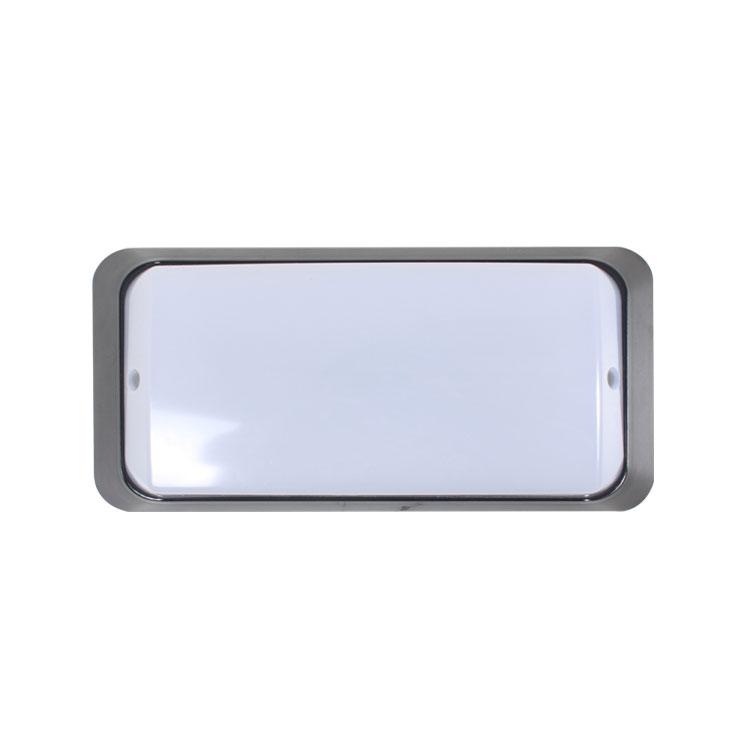

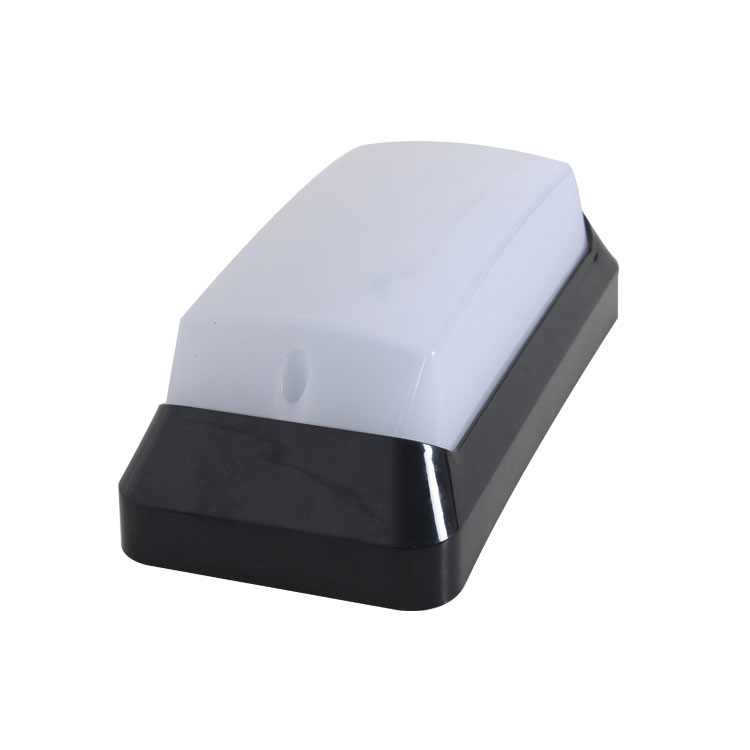

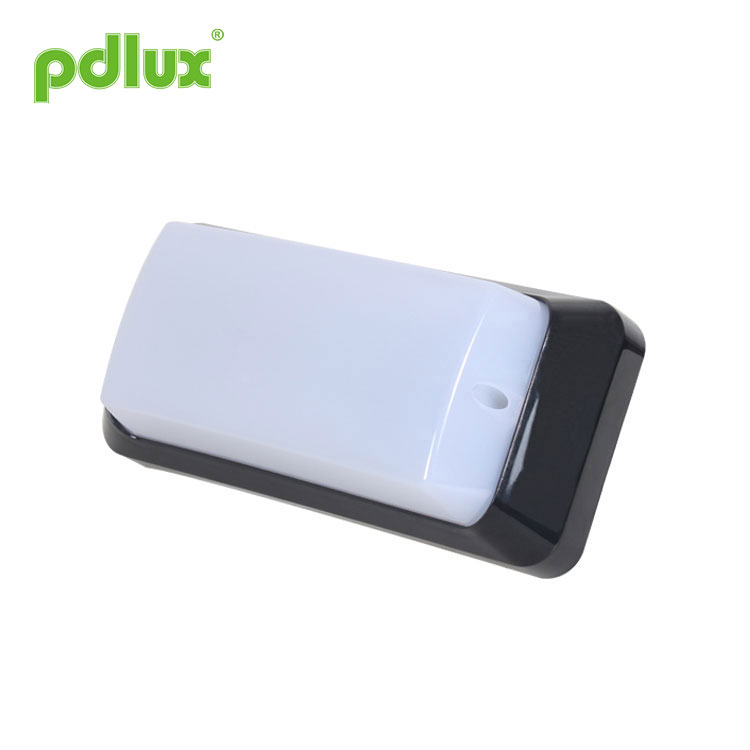

Lâmpada LED 5,8 GHz Radar Doppler Microondas

Instrução PD-LED2045 de luzes LED

Resumo Como um iluminante moderno, o LED se tornou uma tendência de desenvolvimento na indústria de iluminação devido às características de alta eficiência, longa expectativa de vida e consumo de energia relativamente baixo. Como usá-lo de maneira razoável e eficiente é a questão-chave na indústria de iluminação. PD-LED2045 é um sensor de micro-ondas comutador de luzes LED controladas, o sensor de micro-ondas foi embutido na luz, tem 60pcs LEDs de alto brilho dentro, com potência total de 12 watts. O layout de LED razoável cria um fluxo de calor homogêneo e atinge a eficiência luminosa mais otimizada. A luminância é superior a uma lâmpada incandescente de 60W quando funciona e a vida útil é muito mais longa do que a lâmpada halógena comum. Adotamos esses interruptores de sensores avançados e sensíveis no controle de iluminação, permitindo que a luz acenda automaticamente quando uma delas vier e desligue automaticamente quando uma se apaga. É um substituto ideal como iluminante que economiza energia. A leve classificação IP é IP65, é um bom produto à prova d'água e pode ser amplamente instalado em ambientes externos.

Especificações

Os nomes de cada parte

Função da lâmpada LED de indução de microondas Doppler de radar de 5,8 GHz
Modo de configuração um: interruptor DIP
Conforme mostrado abaixo, por S1, S2 para definir o intervalo de detecção, S3, S4 o tempo de atraso, S5, S6 o valor de controle de luz. A lâmpada de indução por microondas LED 5.8 GHz Radar Doppler pode levar algum tempo para ajustar os valores antes que eles atendam às suas necessidades.

(1) Configuração da faixa de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever os raios do círculo fundido aproximadamente no solo quando instalado a uma altura de 2,5 m. Para definir a chave para LIGADO é "1", para DESLIGADO é "0". Leia à direita mostrada a tabela correspondente da posição da chave para a faixa de detecção.

Aviso: ao usar a lâmpada de indução de micro-ondas Doppler de radar LED 5,8 GHz, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelo sopro das folhas e cortinas, pequenas animais ou a interferência da rede de energia e equipamentos elétricos. Todos os itens acima mencionados levarão à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste-o.

O movimento humano causará a indução do sensor, portanto, quando estiver sob o teste de função, deixe a região de indução e não faça nenhum movimento para impedir o trabalho contínuo do sensor.

Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário, a interferência entre elas levará a uma reação de erro.

(2) Configuração de tempo

Pode ser definido de 10 segundos a 12 minutos. Qualquer movimento detectado antes deste período de tempo irá reiniciar o cronômetro. Recomenda-se selecionar o tempo mais curto para ajustar a faixa de detecção e para realizar o teste de caminhada. Para definir a chave para LIGADO é "1", para DESLIGADO é "0". Leia à direita a tabela correspondente da posição da chave para o tempo de atraso.

(3) Configuração de controle de luz

Ele pode ser definido no intervalo de 5 ~ 2000 LUX. Para definir a chave para LIGADO é "1", para DESLIGADO é "0". Leia à direita a tabela correspondente da posição da chave para o valor de controle de luz.

1ã € A instalação no objeto de balanço levará a uma reação de erro.
2ã € A cortina oscilante soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3ã € Estando instalado onde o tráfego é movimentado irá conduzir a uma reação de erro.
4ã € As faíscas produzidas por algum equipamento próximo levarão a uma reação de erro.

Procedimento de instalação
Passo 1 Remova o abajur e a placa de LED antes de instalar a lâmpada. (Conforme Fig.2)
Passo 2 Marque a posição do furo com um lápis após determinar onde deseja instalar o produto.
Obs: Se for uma parede de madeira, não há necessidade de usar parafuso expansor de plástico, apenas aperte o parafuso com a chave de fenda.
Passo 3 Faça furos nas paredes onde houver marca de lápis com uma furadeira elétrica e obtenha a expansão de plástico dentro do buraco.
Passo 4 Conecte o cabo à lâmpada através das aberturas de entrada do cabo. (Conforme Fig.3)
Passo 5 Se for uma parede de madeira, não há necessidade de usar expansores de plástico, basta apertar o parafuso com a chave de fenda.
Passo 6 Coloque a placa de LED na base e ajuste o interruptor DIP. (Conforme Fig.4)
Passo 7 Prenda a tampa à base da lâmpada que foi instalada na parede. (Conforme Fig.5)

1. A lâmpada LED de indução de microondas Doppler de radar 5.8 GHz em série pode funcionar quando todos os selos estão instalados no lugar.
2. Por favor, não remova ou conecte a outra lâmpada quando estiver ligada.
3. Quando os LEDs em série estão danificados, você precisa de um técnico experiente para reparar usando os LEDs de mesma classificação.

Os parafusos usados ​​na caixa de luz são comuns quando saem da fábrica. Os parafusos de aço inoxidável tipo Y específicos no saco plástico para parafusos são usados ​​para fixar o abajur após o técnico terminar a instalação. choque.

â— Por favor, confirme com a instalação profissional.
â— Por favor, corte a alimentação antes das operações de instalação e remoção.
â— Certifique-se de ter cortado a energia por motivos de segurança.
â— O mau funcionamento causou prejuízos, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos designs redundantes e adotamos uma cota de segurança para evitar quaisquer problemas.
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
