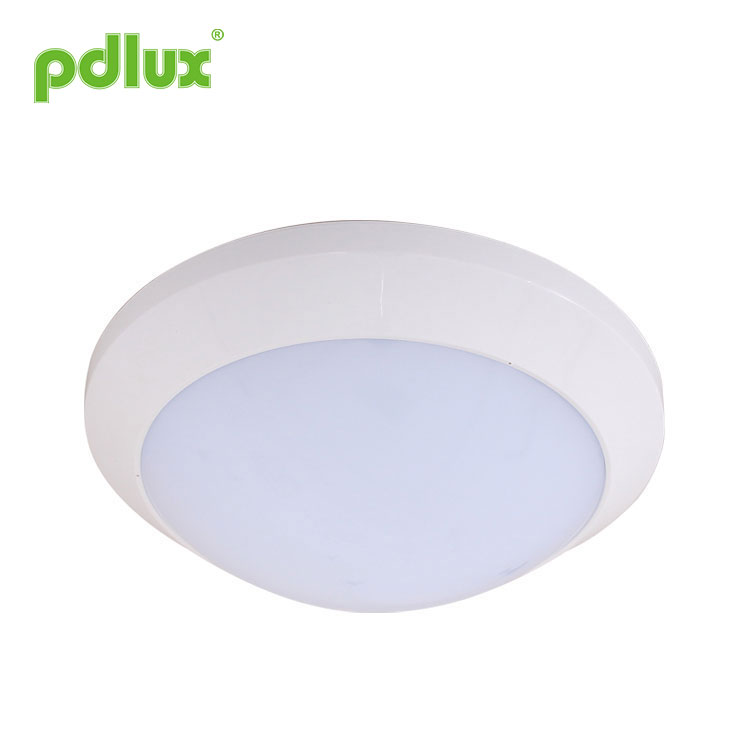

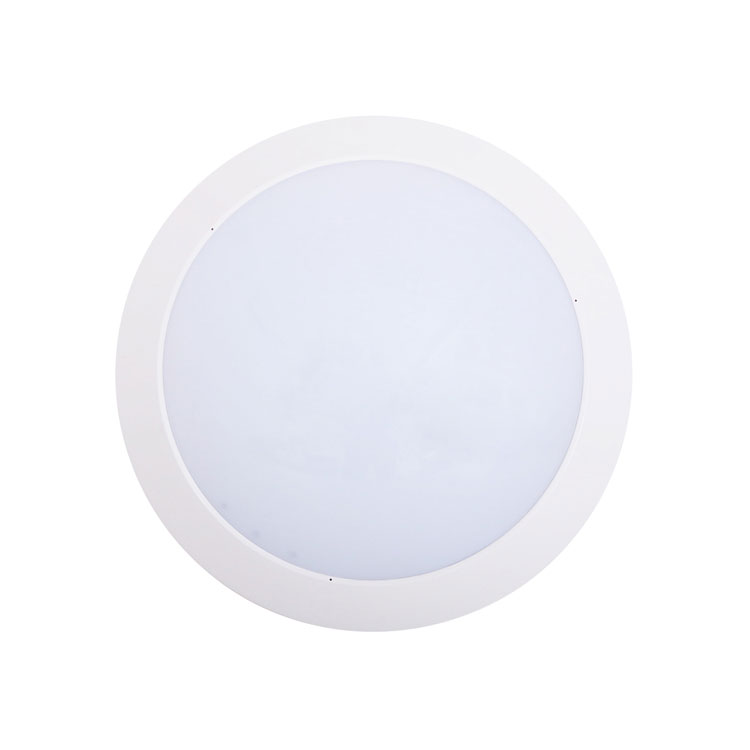

Lâmpada LED de indução de microondas para iluminação de emergência

PDLUX PD-LED2040-D
Ao usar a lâmpada de indução de microondas de iluminação de emergência LED, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelo sopro das folhas e cortinas, pequenos animais ou a interferência de rede de energia e equipamentos elétricos. Todos os itens acima mencionados levarão à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste-o.

Enviar consulta

Instrução de luz do sensor de micro-ondas PD-LED2040-D

Resumo
Esta é uma luz LED com sensor de micro-ondas inteligente recém-projetada para montagem no teto, com a função extra de fonte de alimentação em emergência. A iluminação é autogerenciada por alimentação direta AC ou bateria reserva, ou seja, em caso de falha de energia, a bateria reserva será responsável pelo fornecimento de energia de 3,5 watts. A bateria reserva pode fornecer energia continuamente por mais de 3 horas ou até mais no modo de economia de energia do sensor. É amplamente aplicado no corredor, sala de lavagem, saguão do elevador, etc.
Este produto é projetado com duas configurações: uma é a lâmpada do sensor com a função de fornecer energia em emergência e a outra é a lâmpada do sensor inteligente sem a função de emergência. Você pode fazer compras de acordo com a necessidade prática. Mas na maioria dos casos, é necessário e sábio escolher o primeiro, pois uma eventual queda de energia causará problemas, ou mesmo perigo.

Use abajur de PC de alta qualidade. Fortaleça a refração flexível da luz. E sua função de anti-ultravioleta torna a sombra não fácil de amarelar e quebrar.

A lâmpada LED consome energia 80% menos que uma lâmpada incandescente e 50% menos que uma lâmpada fluorescente.

Nome de cada parte

Especificações

Fonte de alimentação: 100-240 V / CA, 50/60 Hz
LED avaliado: 15W máx. (AC)
3,5 W máx. (DC)
Potência de carregamento: <4W máx. (Luz apagada e luz acesa)
Capacidade de escravidão: 1A máx. (100-240 V / CA)
Sistema HF: 5,8 GHz
Bateria: bateria de lítio de 7,4 V / 1500 mAh
Tempo de iluminação contínua: ‰ ¥ 180min
Potência de transmissão: <0,2mW

Configuração de tempo: 10seg a 12min (ajustável)
Faixa de detecção: 2-10m (raios) (ajustável)
Controle de luz: 10-2000LUX (ajustável)
Ângulo de detecção: 360 °
Fator de potência ï ¼º> 0,9
Altura de instalação: 2,5-3,5m (montagem no teto)
Potência em espera: <0,5W
Quantidade de LED: 72PCS
Temperatura de trabalho: -20 ~ + 55â „ƒ

Sensor de informação

Função da lâmpada LED de indução de microondas para iluminação de emergência

Forma de configuração: potenciômetro

A lâmpada LED de indução de microondas para iluminação de emergência pode levar algum tempo para ajustar os valores antes que eles atendam às suas necessidades.

(1) Configuração da faixa de detecção (sensibilidade)

Faixa de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, gire o controle de alcance totalmente no sentido anti-horário para selecionar o alcance mínimo (raios de aproximadamente 2 m) e totalmente no sentido horário para selecionar o alcance máximo (raios de aproximadamente 10m).

NOTA da lâmpada LED de indução de microondas de iluminação de emergência: a distância de detecção acima é obtida no caso de uma pessoa que tem entre 1,6m ~ 1,7m de altura com figura do meio e se move a uma velocidade de 1,0 ~ 1,5m / seg. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, a distância de detecção também mudará.
Em diferentes casos, a sensibilidade das luzes apresenta certo desvio.

Aviso: Ao usar a Lâmpada de Indução de Microondas de Iluminação de Emergência LED, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado pelo sopro das folhas e cortinas, pequenos animais ou a interferência da rede de energia e equipamentos elétricos. Todos os itens acima mencionados levarão à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e, em seguida, teste-o.

Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros uma da outra, caso contrário, a interferência entre elas levará a uma reação de erro.

(2) Configuração de tempo

A luz pode ser ajustada para permanecer acesa por qualquer período de tempo entre aprox. 10seg (gire totalmente no sentido anti-horário) e um máximo de 12min (gire totalmente no sentido horário). Qualquer movimento detectado antes deste período de tempo irá reiniciar o cronômetro. Recomenda-se selecionar o tempo mais curto para ajustar a zona de detecção e para realizar o teste de caminhada.

NOTA: Depois que a luz se apaga, leva aprox. 1seg antes de ser capaz de começar a detectar movimento novamente. A luz só acenderá em resposta ao movimento depois de decorrido esse período.

É principalmente para o ajuste do tempo de retardo desde o momento em que o sinal é detectado e o ligamento automático até o desligamento automático da luz. Você pode definir o tempo de atraso para sua necessidade prática. Mas é melhor diminuir o tempo de retardo para economizar energia, já que o sensor de micro-ondas tem a função de sensoriamento contínuo, ou seja, qualquer movimento detectado antes que o tempo de retardo acabe irá reiniciar o cronômetro e a luz manterá ligado apenas se houver humanos na faixa de detecção.

(3) Configuração de controle de luz

O limite de resposta à luz escolhido pode ser infinitamente de aproximadamente 10-2000LUX. Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer em cerca de 10 lux. Gire-o totalmente no sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. O botão deve ser girado totalmente no sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.

(4) Porcentagem de iluminação regulável

Pode ser definido no intervalo de 0% ~ 30%. Quando a luz ambiente é inferior a 70 lux, o sistema inicia o modo de escurecimento. Se nenhum sinal for detectado durante o tempo de atraso, ele entrará na iluminação percentual. Uma vez detectado o sinal, ele se recupera para 100% de iluminação Ele sairá automaticamente do modo de escurecimento, quando a luz ambiente estiver acima de 100 lux. O modo de escurecimento funciona digitalmente e de forma independente.

Nota: Por favor, não ajuste os quatro botões funcionais em excesso. Isso porque os quatro botões funcionais foram conectados aos componentes diretamente, há um pequeno batente em cada um dos três componentes, quando você ajusta os botões do início aofinal, o giro excessivo danificará o batenteï¼ e levará ao giro ininterrupto de 360 °. O limite da faixa de ajuste é 270 °, preste atenção a isso.

Função de indicador
Indicador vermelho - - Indicador de carga: o indicador acende quando está carregando e apaga quando está totalmente carregado.
Indicador verde - - Indicador totalmente carregado: Bateria cheia, o indicador acende.
Indicador do sensor - ao detectar, a luz indicadora acende (verde).

Interruptor de bateria
Esta opção serve para controlar a conexão da bateria. Para evitar o consumo de energia durante o transporte ou armazenamento, pré-configuramos a chave na posição OFF, ou seja, a bateria não está conectada. Antes da instalação, você deve definir o interruptor para LIGADO para se certificar de que a bateria está bem conectada para obter o fornecimento de energia em caso de emergência.

Instalação

Diagrama de conexão

Falha e a solução

Culpa	Causa da falha	Solução
Não funciona com a carga	Iluminação configurada incorretamente, a carga está quebrada	Ajuste a configuração da carga
		Ajuste a configuração da carga
	A energia está desligada	Mudar a carga
	Há um sinal contínuo na região de detecção	Ligue a energia
Trabalhe o tempo todo com a carga	O sensor não foi instalado corretamente	Verifique as configurações da área de detecção
Quando não houver um sinal de movimento, trabalhe com a carga	Os sensores falharam em embalar uma boa causa, não é possível detectar o sinal com segurança	Reinstale a cobertura externa
		Reinstale a cobertura externa
	O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.)	Verifique as configurações da área de detecção
Quando houver um sinal de movimento, trabalhe com a carga	O corpo em movimento é muito rápido ou a área de detecção é muito pequena	Verifique as configurações da área de detecção

1. Os LEDS em série podem funcionar quando todas as vedações estão instaladas no lugar.
2. Por favor, não remova ou conecte a outra lâmpada quando estiver ligada.
3. Quando os LEDs em série estão danificados, você precisa de um técnico experiente para reparar usando os LEDs de mesma classificação.

â— Por favor, confirme com a instalação profissional.
â— Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
â— Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, porém, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que ocasionará alguns transtornos. Ao projetar, prestamos atenção aos projetos redundantes e adotamos uma cota de segurança para evitar quaisquer problemas.
Esta instrução, sem nossa permissão, não deve ser copiada para nenhum outro propósito.
