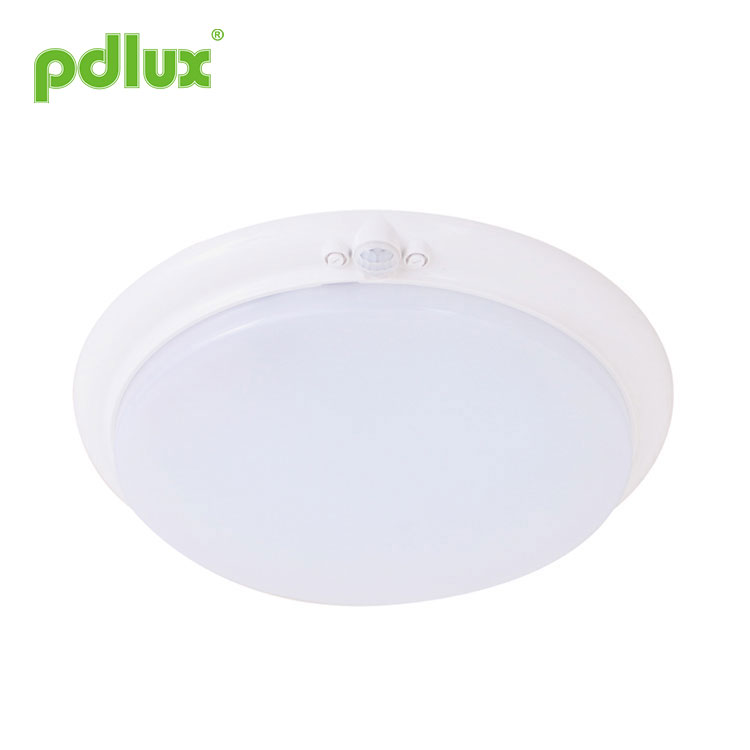

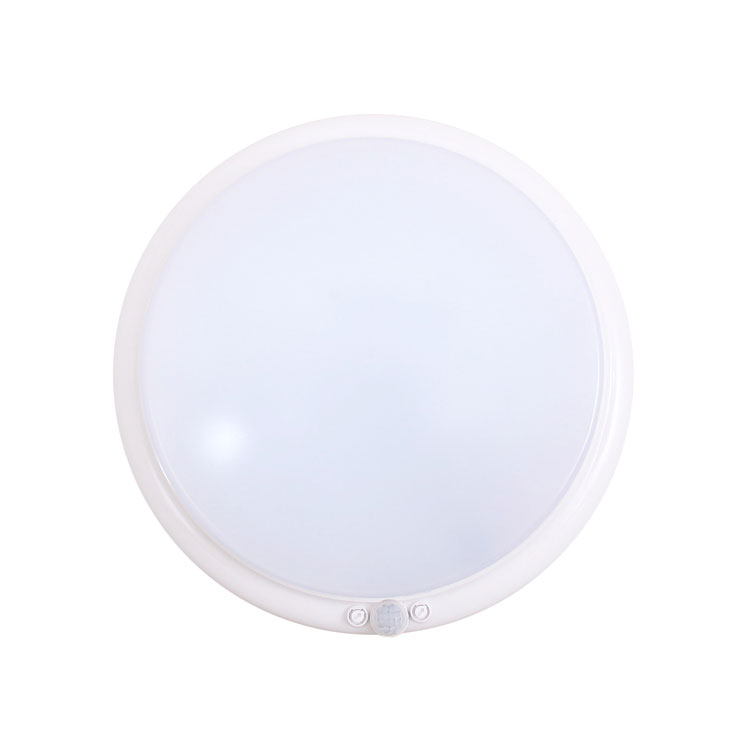

Luzes de teto com sensor infravermelho LED

Resumo

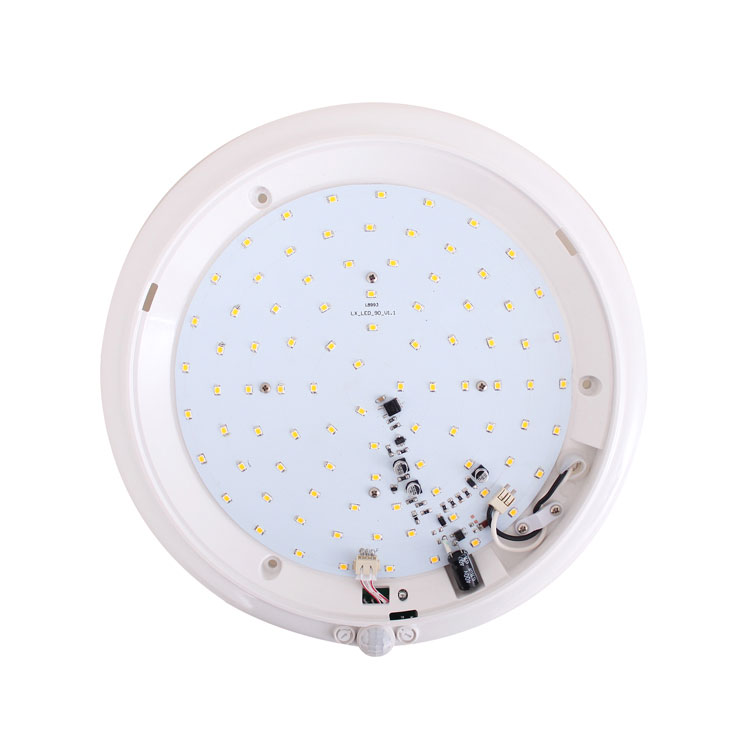

Como um iluminista modernot, o LED tornou-se uma tendência de desenvolvimento na indústria de iluminação devido às características de alta eficiência, longa expectativa de vida e consumo de energia relativamente baixo. Como usá-lo de maneira razoável e eficiente é a questão principal na indústria de iluminação. PD-PIR2600 é um sensor infravermelho que comuta luzes LED controladas, o sensor infravermelho foi embutido na luz, possui 86pcs LEDs de alto brilho em seu interior, com potência total de 12 watts. O layout razoável do LED cria um fluxo de calor homogêneo e atinge a eficiência luminosa mais otimizada. A luminância é superior à lâmpada incandescente de 60 W quando funciona e a vida útil é muito maior que a da lâmpada halógena comum. o sensor funciona, a luz acende; quando alguém sai do campo de detecção e o tempo de configuração atinge, a luz se apaga. Ela pode detectar a iluminação da luz ambiente automaticamente e definir e ajustar o valor de acordo com a necessidade do fato. Por exemplo, a luz acenderá e funcionará quando a iluminação da luz ambiente estiver abaixo do valor definido. quando exceder o valor de configuração, a luz irá parar de funcionar. A luz permanecerá acesa até que o atraso chegue quando o sensor for acionado. Uma vez detectado o sinal constante, o tempo será sobreposto e a luz ficará acesa constantemente. Pode ser instalado em ambientes internos, corredores e prédios públicos. É um substituto ideal como iluminante que economiza energia.

Informações do sensor

Função

Campo de detecção: o campo de detecção é composto por campo de serviço para cima e para baixo, esquerdo e direito, podendo ser selecionado de acordo com o desejo do consumidor. Mas a orientação móvel tem grande relação com a sensibilidade.

Pode identificar dia e noite: o controle de luz pode ser ajustado livremente quando funciona. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx.); mas só pode funcionar no controle de luz inferior a 10lux quando ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste.

O atraso de tempo pode ser adicionado continuamente: quando receber o segundo sinal de indução após o primeiro, ele calculará o tempo mais uma vez no restante do primeiro atraso básico. (Definir tempo)

Potenciômetro de controle de luz (LUX): gire o botão no sentido horário para aumentar seu valor; gire o botão no sentido anti-horário para diminuir seu valor.

Potenciômetro de tempo (TIME): gire o botão no sentido horário para aumentar seu valor, o tempo máximo de atraso é de (5±1) minutos; gire o botão no sentido anti-horário para diminuir seu valor, o tempo mínimo de atraso é (12±3) segundos.

Modo de configuração um: potenciômetro
Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.

(1)Configuração de tempo

Pode ser definido de 9 segundos (girar totalmente no sentido anti-horário) a 6 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. É recomendado selecionar o menor tempo para ajustar o intervalo de detecção e para realizar o teste de caminhada.

Serve principalmente para ajustar o tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso reiniciará o cronômetro e a luz continuará acesa somente se houver um ser humano no alcance de detecção.

(2)Configuração de controle de luz

Pode ser definido na faixa de 10~2000 LUX. Para girar o botão totalmente no sentido anti-horário é cerca de 10 lux, totalmente no sentido horário é cerca de 2.000 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.

Procedimento de instalação

Passo 1 Desligue a energia.

Passo 2 Antes de instalar a lâmpada, use ferramentas para abrir três baionetas e remover o abajur. (como Fig.2)
Passo 3 Marque a posição do furo com um lápis após determinar onde deseja instalar o produto.

Observação:Se for uma parede de madeira, não há necessidade de usar parafuso de expansão de plástico, basta apertar o parafuso com a chave de fenda.
Passo 4 Faça furos nas paredes onde há marcas de lápis com uma furadeira elétrica e coloque a expansão plástica dentro do furo.
Passo 5 Conecte o cabo à lâmpada através das aberturas de entrada do cabo. Tamanho do fio: 0,2-0,75 mm² (como Fig.3)
Passo 6 Utilize o parafuso para fixar a base da lâmpada no local escolhido (conforme Fig.4)
Passo 7 Fixe a tampa na base da lâmpada que foi instalada na parede e ajuste o botão (conforme Fig.5)
Step8 O produto pode ser usado quando a energia está ligada.

Observação: se a lâmpada precisar ser removida ou substituída, use as ferramentas de operação B07 e remova o fio de alimentação (conforme Fig.6).

Notas
Eletricista ou pessoa experiente pode instalá-lo.
Os objetos de agitação não podem ser considerados a base da instalação.
Na frente da janela de detecção não deve haver nenhum obstáculo ou objeto de agitação que afete a detecção.
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc.
Por favor, não abra a caixa para sua segurança se encontrar o engate após a instalação.

Observação

1. Mantenha o sensor voltado para a área onde os humanos normalmente se movem.
2. Mantenha a face do sensor voltada para a posição da luz ambiente para obter uma configuração de iluminância muito mais exata.
3. Se detectar o sinal novamente dentro do atraso de tempo, o atraso de tempo será ultrapassado.
4. Botão LUX: a luminância das condições de trabalho. Quando o botão muda, significa que pode detectar o dia todo, quando o botão muda, só funcionará abaixo da luminância <10 LUX.
5. Botão TIME:É um período em que a luz acende lentamente sem qualquer sinal gradualmente, até sair do trabalho.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Este manual é para a programação do conteúdo atual deste produto, quaisquer alterações e modificações por parte do fabricante sem aviso prévio!
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
