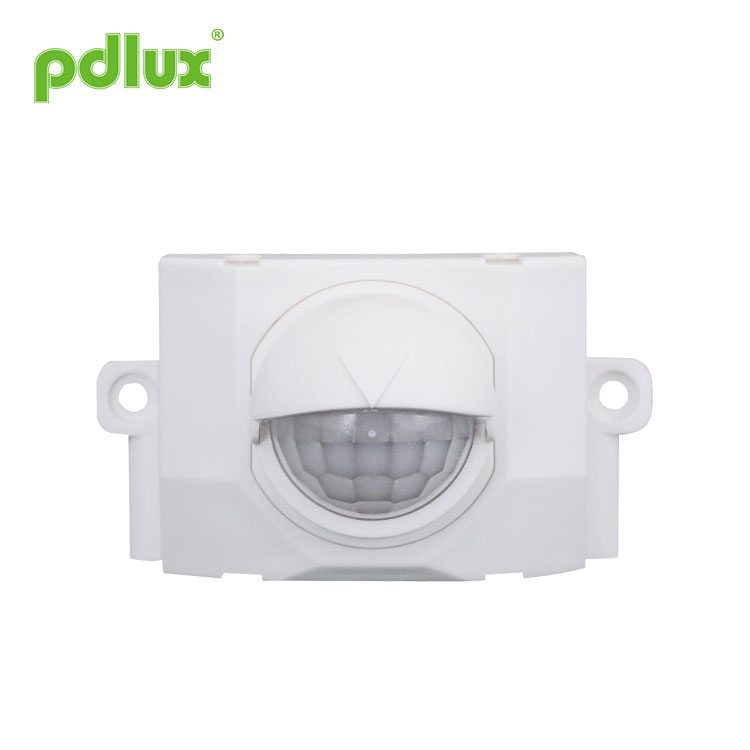

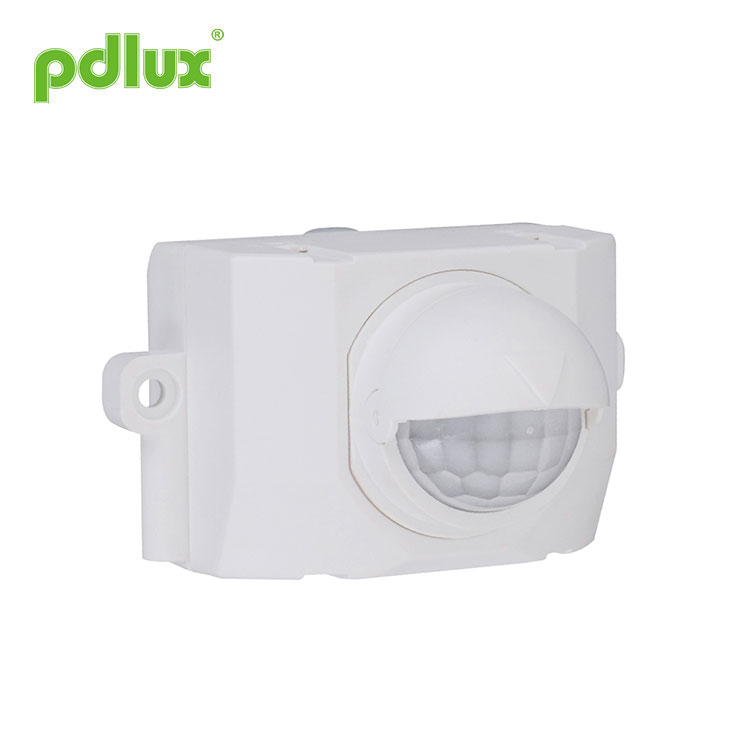

Detector infravermelho externo IP66

Você pode ter a certeza de comprar Detector infravermelho externo IP66 de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual. Ele pode ser ligado quando alguém chega e desligado automaticamente depois de sair. Seu desempenho é estável. Ele pode identificar dia e noite. A luz pode acender quando alguém entra no campo de detecção e se move, ela pode desligar automaticamente depois que alguém sai do campo de detecção.

Especificações

(incorporado apenas em aparelhos de classe II)

Fonte de energia	220-240 VCA  100-130 VCA
Frequência de energia	50/60Hz
Faixa de detecção	8±2m Máx.(22°C)
Ângulo de detecção	120°
Configuração de tempo	Mínimo: 7seg±3seg
máx.	6min±2min (ajustável)
Controle de luz	<5LUX ~ 2000LUX (ajustável)
Temperatura de trabalho	–10°C ~ +40°C
Umidade de trabalho	<95% UR
Sentir a velocidade do movimento	0,6 m/s -1,5 m/s
Carga nominal:	1200W máx. / 5 A tungstênio (cosφ=1)(220-240VAC) 300W máx. / 2,5 A fluorescente (cosφ=0,5)(220-240VAC) 600W máx. / 2,5 A de tungstênio (cosφ=1)(100-130VAC) 150W máx. / 1,275 A fluorescente (cosφ=0,5)(220-240VAC)

Informações do sensor

Diagrama de conexão

Atenção de instalação
1. Na faixa dos sentidos não deve haver isolamento;
2. Você não deve instalar a unidade voltada para janelas e onde a temperatura muda rapidamente (como ar condicionado, fogão) para evitar o funcionamento;
3. Na frente da janela de detecção não deve haver objetos em movimento, como ventiladores pendurados, etc.
4. Se você não estiver familiarizado com eletricidade, sugira que um eletricista ou experiência humana instale a unidade.

Teste

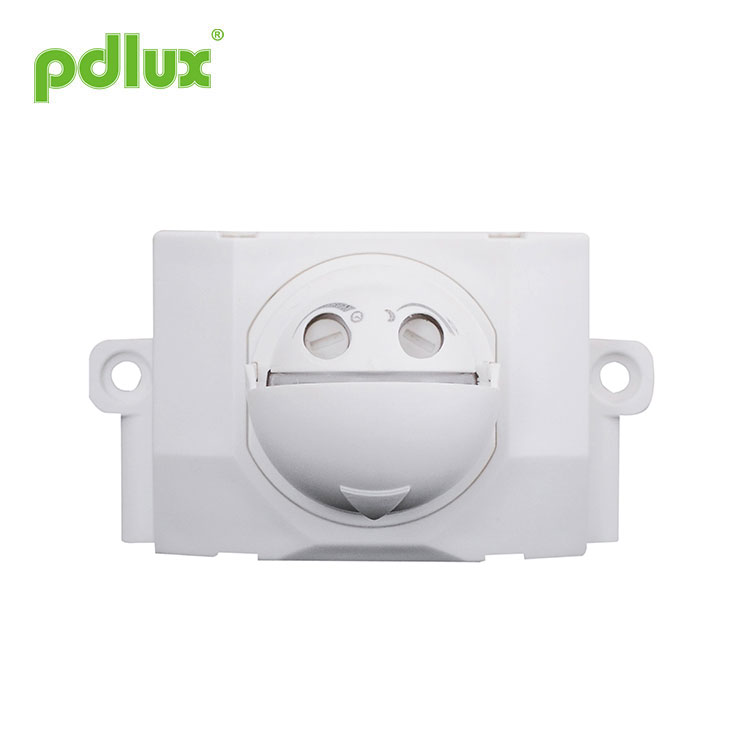

1. O botão de controle de luz para ajustar o máximo (diurno), o botão de ajuste de tempo para o mínimo;
2. E cerca de 30s depois entrou no estado de funcionamento, a lâmpada, a mão na frente da janela da sonda do sensor na indução agitando o sinal do sensor, a luz da luz imediatamente, na ausência de indução sustentada sob 7s ± 2s ou tão desligado;
3. Botão de controle de luz no mínimo (noite), luzes apagadas, a mão na frente da janela da sonda do sensor tremendo, a luz não brilha. Objetos opacos (como pano) cobrem a janela de detecção, tempo de indução, luzes, sinais na ausência de lâmpada de indução abaixo de 7s ± 2s desligados normalmente.

Problemático

1. A carga não funciona, verifique:
① se a conexão de potência e carga está correta ou não;
② se a carga está boa ou não;
③ se a luz de trabalho que você definiu está de acordo com a luz ambiente ou não.

2. A sensibilidade é baixa, verifique:

①se na frente da janela de detecção há isolamento para afetar o recebimento do sinal do sensor ou não;
②se a temperatura ambiente está muito alta ou não;
③se a fonte do sinal de detecção está na faixa de detecção ou não;

3. O sensor não consegue desligar a carga, verifique:
①se há sinal de detecção contínuo na faixa de detecção ou não;
②Se a potência está de acordo com as especificações exigidas ou não;
③Se a temperatura próxima ao sensor muda rapidamente, por exemplo: ar condicionado, aquecedor, etc.
