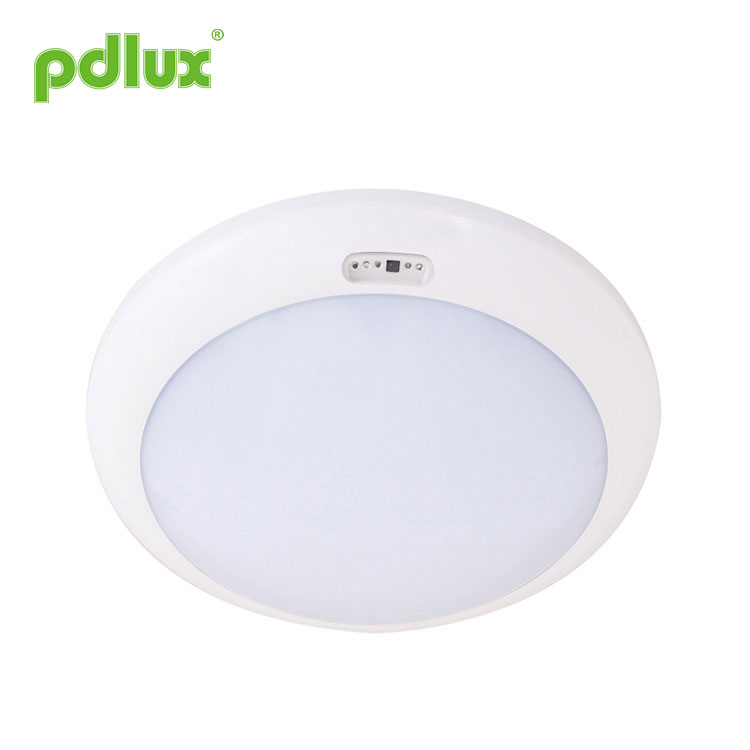

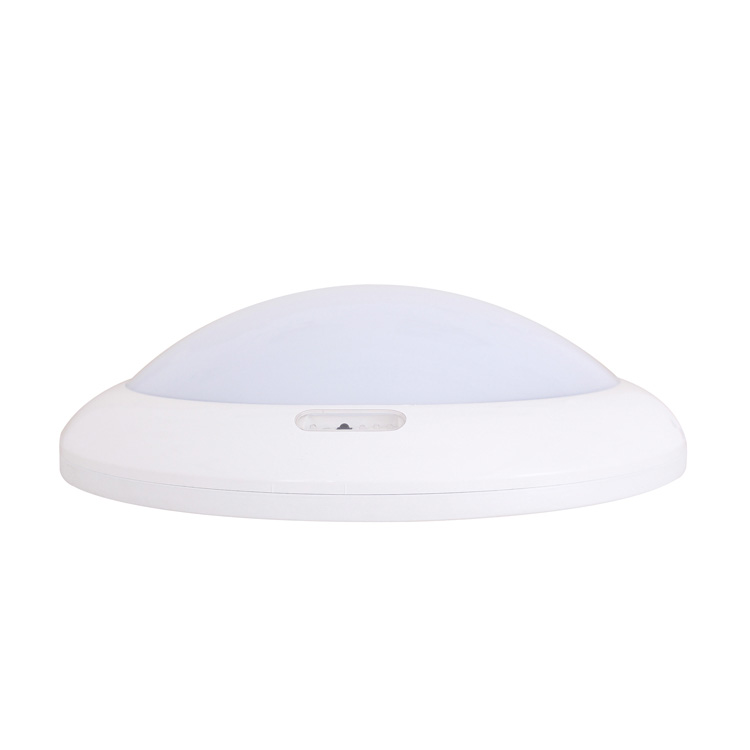

Lâmpada de teto LED com sensor de movimento de microondas de 360 ​​graus

Instrução de luz do sensor de microondas PD-LED2038-D

Resumo

Esta é uma luz LED com sensor de micro-ondas inteligente para montagem no teto recém-projetada, com a função extra de fonte de alimentação em caso de emergência. A iluminação é gerenciada automaticamente por alimentação direta AC ou bateria reserva, ou seja, em caso de falha de energia, a bateria reserva será responsável pelo fornecimento de energia de 4 watts. A bateria reserva pode fornecer energia continuamente por mais de três horas ou até mais no modo de economia de energia do sensor. É amplamente aplicado em corredores, lavabos, saguões de elevadores, etc.

Este produto foi projetado com duas configurações: uma é a lâmpada do sensor com a função de fornecer energia em emergência e a outra é a lâmpada do sensor inteligente sem a função de emergência. Você pode fazer compras de acordo com a necessidade prática. Mas na maioria dos casos, é necessário e sábio escolher o primeiro, pois a queda ocasional de energia causará problemas, ou mesmo perigo.

Especificações

Fonte de alimentação: 220-240V/CA 50Hz
LED avaliado: 26W máx.(CA)
4W Máx.(CC)
Potência de carregamento: 4W máx.
Sistema HF: 5,8 GHz
Bateria: bateria de lítio 7,4 V / 2000 mAh
Tempo de iluminação contínua: ≥180min
(quando a fonte de alimentação da bateria)
Potência de transmissão: <0,2mW
Configuração de tempo: 8seg a 12min (ajustável)
Faixa de detecção: 1-8m (raios) (ajustável)
Controle de luz: 10-2000LUX (ajustável)
Ângulo de detecção: 360°
Altura de instalação: 2,5-3,5 m (montagem no teto)
Temperatura de trabalho:-20~+55℃
Quantidade de LED: 96PCS
Especificações do LED: FM-3528WNS

Informações do sensor

Função

Função indicadora

① ON: a lâmpada continua funcionando, o indicador pisca;
OFF: a lâmpada para de funcionar, o indicador apaga;
AUTO: o sensor entra no modo de detecção automática, o indicador fica constantemente aceso.
② Sensor óptico.
③ Receptor remoto infravermelho.
④ O indicador acende durante o carregamento e apaga quando totalmente carregado.
⑤ Bateria cheia, o indicador acende.
⑥ Quando conectado à alimentação CA, o indicador acende.
Instrução de falha: indicador ⑤ constantemente ligado; ④ indicador piscando, ou seja, não há bateria ou a bateria quebrou.

Modo de configuração um: potenciômetro

Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.

Configuração do intervalo de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever os raios do círculo aproximado moldado no solo quando instalado a uma altura de 2,5 m. Girar o botão totalmente no sentido anti-horário é o alcance mínimo (raios de aproximadamente 1m), totalmente no sentido horário é o máximo (raios de aproximadamente 8m).

NOTA: o alcance de detecção acima é obtido no caso de uma pessoa que tem entre 1,6m e 1,7m de altura, figura média e se move a uma velocidade de 1,0 a 1,5m/s. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, o alcance de detecção também mudará.
Em diferentes casos, a sensibilidade das luzes apresenta certo desvio.

Soluções para evitar a interferência de pulso da rede de energia nos produtos:
Devido à diferença de rede de energia de interferência regional, o pulso de interferência é incerto, portanto, não é sugerido que o usuário ajuste a sensibilidade ao máximo ao usar. Sugestão: instale e ajuste a sensibilidade na distância apropriada usando, não defina a sensibilidade máxima para evitar operação incorreta.

Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado por folhas e cortinas sopradas, pequenos animais ou pela interferência de energia rede e equipamentos elétricos. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.

As microondas podem ser refletidas pelo metal e o alcance de detecção será multiplicado, a sensibilidade aumentada. Para aqueles instalados dentro de edifícios com estrutura de aço, é melhor diminuir a sensibilidade para o apropriado. Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário a interferência entre eles causará erro.

Configuração de tempo

Pode ser definido de 8 segundos (girar totalmente no sentido anti-horário) a 12 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes de decorrido esse tempo reiniciará o cronômetro. É recomendado selecionar o menor tempo para ajustar o intervalo de detecção e para realizar o teste de caminhada.

NOTA:Quando a luz estiver desligada automaticamente, levará 1 segundo até que o sensor esteja pronto para detectar outro movimento, ou seja, somente o sinal detectado 1 segundo depois a luz poderá ser ligada automaticamente.

Serve principalmente para ajustar o tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso reinicializará o cronômetro e a luz continuará acesa somente se houver um ser humano no alcance de detecção. Assim, ao realizar o teste de instalação, sugerimos que você mantenha o movimento fora da faixa de detecção para evitar a multiplicação do tempo de atraso.

Configuração de controle de luz

Pode ser definido na faixa de 10-2000 LUX. Para girar o botão totalmente no sentido anti-horário é cerca de 10 lux, totalmente no sentido horário é cerca de 2.000 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.

O botão LUX é utilizado para ajuste da iluminação ambiente, ou seja, o cliente pode definir o valor adequado à sua necessidade.

Local de instalação:
1、Há um sensor óptico dentro da lâmpada (como fig.4), durante a instalação, ele deve ser voltado para onde a luz do sol é suficiente. Ao mesmo tempo, deve evitar outras fontes de luz, o que influenciará o julgamento de sensor óptico à iluminação ambiente.
2、Como pessoas diferentes têm demandas diferentes no local de instalação e na iluminação ambiente, o valor LUX é diferente. Levará algum tempo para ajustar o valor à sua necessidade.
NOTA: Gire o sensor óptico para um local onde a luz solar seja suficiente (conforme fig.5).

Nota: Não ajuste excessivamente os três botões funcionais. Isso ocorre porque os três botões funcionais foram conectados diretamente aos componentes, há uma pequena trava em cada um dos três componentes, quando você ajusta os botões do início ao fim, o giro excessivo danificará a trava e levará ao giro de 360°. virar sem parar. O limite da faixa de ajuste é 270°. Preste atenção a isso.

Modo de configuração dois: controle remoto

ON: pressione ON, a carga conectada continuará funcionando por 6 horas e depois mudará automaticamente para o modo AUTO.
OFF: pressione OFF, a carga conectada ficará desligada por 6 horas e depois mudará automaticamente para o modo AUTO.
AUTO: pressione AUTO, o sensor entra no modo de detecção automática, ou seja, quando o sinal é detectado e a intensidade da luz ambiente é inferior ao valor predefinido, a carga funciona.

Lembrete amigável: existem duas maneiras de definir sua função e a última definição será efetiva e ainda válida mesmo se o sensor for reiniciado.

Procedimento de instalação

Nota: Por favor, traga as seguintes ferramentas

• Passo 1 Separe a lâmpada em duas partes: A e B.

• Passo 2 Gire os botões para as condições ideais
(Por favor, defina as configurações de acordo com a parte FUNCTION mencionada acima.).
• Passo 3 Coloque a base do produto no teto para fazer a marca de perfuração (conforme Fig.8)
• Passo 4 Instale o produto no local marcado (conforme Fig.9)
Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário a interferência entre eles causará erro.

• Passo 5 Bata o parafuso de expansão de plástico no furo que você fez (como Fig.10)
• Passo 6 Coloque a linha de alimentação através do orifício da linha para conectar a fiação (como Fig.11)

• Passo 7 Fixe a base do produto no local selecionado com os parafusos (conforme Fig.12)

• Passo 8 Gire o abajur no sentido horário na base. Instalação concluída. (como Fig.13)

A falha e a solução

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

●Por favor confirme com uma instalação profissional.
●Por favor, desligue a fonte de alimentação antes das operações de instalação e remoção.
●Certifique-se de ter desligado a energia por motivos de segurança.
●A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas.
Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
