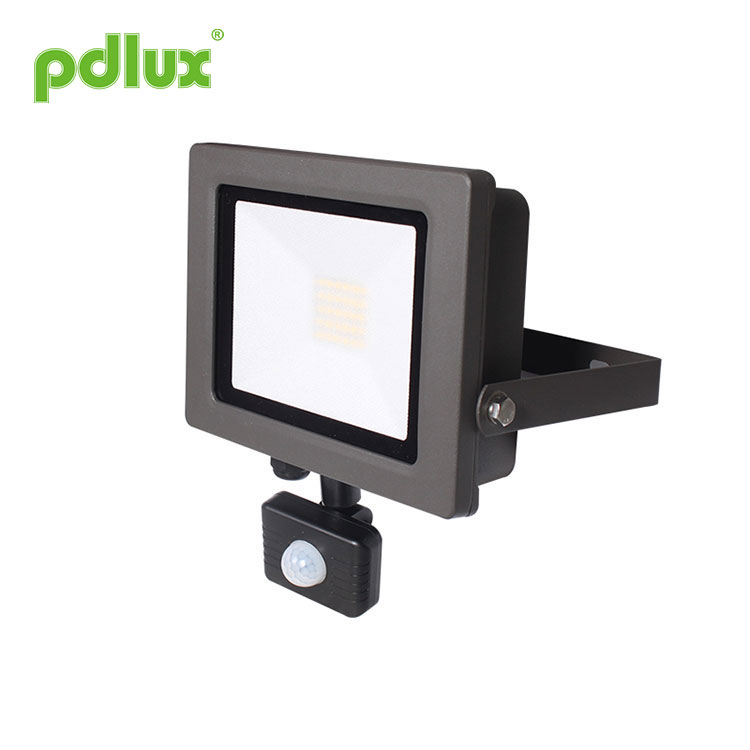

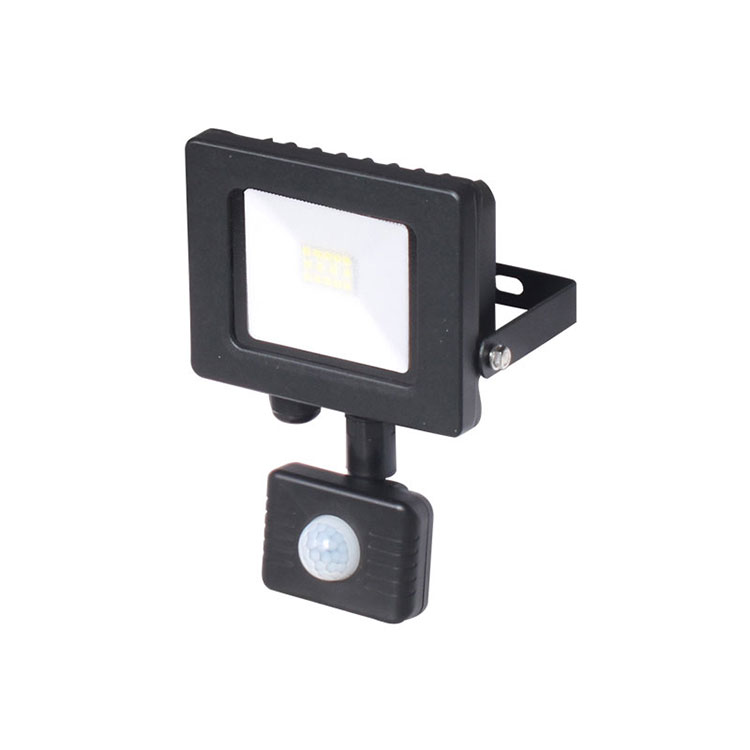

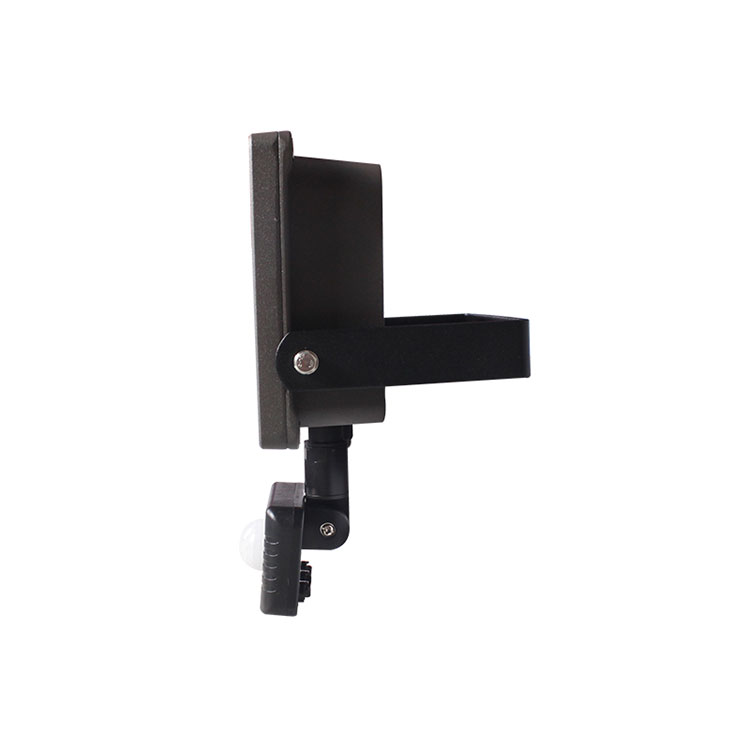

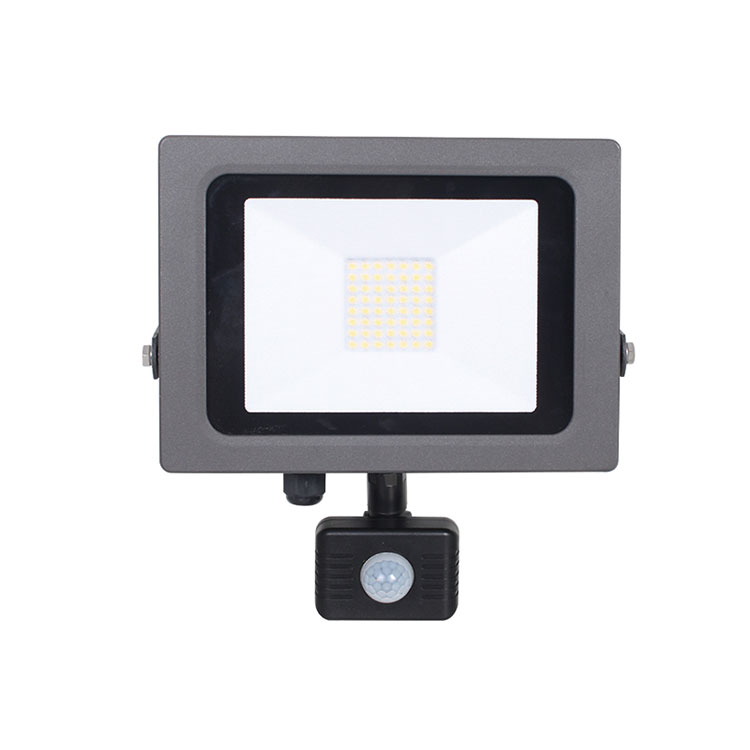

Holofote LED com sensor infravermelho 50W

Instrução de holofotes LED com sensor infravermelho PDF-50W

Resumo

O produto é um sensor de luz LED fundido de alta potência; adota detector de boa sensibilidade, circuito integrado e SMT. Reúne funções de automatismo, comodidade, segurança, economia de energia e praticidade. O amplo campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos de movimento humano. Ao entrar no campo de detecção, ele pode iniciar o carregamento imediatamente e identificar automaticamente dia e noite; Sua instalação é muito conveniente e seu uso é muito amplo.

Pode identificar dia e noite: o controle de luz pode ser ajustado livremente quando funciona. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx.); mas só pode funcionar no controle de luz inferior a 10lux quando estiver ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste.

O atraso de tempo pode ser adicionado continuamente: quando receber o segundo sinal de indução após o primeiro, ele calculará o tempo mais uma vez no restante do primeiro atraso básico. (Definir tempo)

Pode ser definido na faixa de 10~>300 LUX. Para girar o botão totalmente no sentido horário é cerca de 10 lux, totalmente no sentido anti-horário é cerca de 300 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.

Pode ser definido de 8 segundos (girar totalmente no sentido anti-horário) a 9 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes desse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajustar o alcance de detecção e realizar o teste de caminhada.

Sensorando informações

O nome de cada parte

(Invólucro da lâmpada para material de alumínio)

De acordo com a demanda da lâmpada ajuste o bom uso dos sensores e ilumina o ângulo de visão, faça o melhor aproveitamento dos produtos à vista.

Maneira de configuração: potenciômetro

(1) Configuração de atraso de tempo

Pode ser definido de 8 segundos (girar totalmente no sentido anti-horário) a 9 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes desse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajustar o alcance de detecção e realizar o teste de caminhada.

(2) Configuração da faixa de detecção

Gire no sentido horário para aumentá-lo e gire no sentido anti-horário para diminuí-lo. É de 2 a 4 m quando gira para mini e é de 10 m quando gira para máximo.

Pode ser definido na faixa de 10~>300 LUX. Para girar o botão totalmente no sentido horário é de cerca de 10 lux, totalmente no sentido anti-horário é de cerca de 300 lux. Ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia, você deve girar o botão totalmente no sentido horário.

1. Botão de ajuste de tempo (TIME): O usuário pode selecionar o tempo de atraso de acordo com a necessidade, geralmente na instalação de medição, o botão de ajuste de tempo (TIME) ao mínimo, para que a inspeção da instalação seja rápida e fácil. Após a instalação, pode ser de 8 segundos ~ 9 minutos ± 2 minutos o tempo de apagamento das luzes selecionado arbitrariamente, definir o tempo e confirmar o tempo de teste, a cabeça do sensor deve estar o mais para baixo possível, para não mover a frente do sinal do sensor, resultando no tempo definido não é quase;

2. Botão de ajuste de iluminação (LUX): O usuário pode utilizar este botão para selecionar sob que tipo de luz ambiente (diurna a noturna), o sensor insere o valor de iluminação por indução automática.
Normalmente 3LUX é mostrado como noturno, 100LUX ~ 2000LUX deve ser o valor diurno. Portanto, na primeira configuração, o usuário pode ajustar o botão LUX de acordo com suas necessidades;

3. Botão de ajuste de sensibilidade SENS (botão de ajuste de distância de detecção): A distância máxima de detecção do sensor é a distância máxima de 10 metros quando a temperatura ambiente é de 24 ℃. Se a temperatura ambiente for muito alta, a distância de detecção será reduzida.
Alta sensibilidade no inverno e baixa sensibilidade no verão, o usuário pode ajustar o botão SENS de acordo com o tamanho da área para fazer com que o sensor detecte automaticamente a distância exigida pelo usuário.

Instalação

Nota: Por favor, traga as seguintes ferramentas.

Desligue a energia;
Desparafuse o prego na parte inferior. Abra o orifício do fio. O fio de alimentação e o fio de carga são perfurados na parte inferior;
Fixe o fundo na posição selecionada com o parafuso inflado;
Conecte a alimentação e a carga com a coluna de fios de conexão de acordo com o diagrama esquemático;
Fixe o sensor na parte inferior, aparafuse o prego e ligue a energia.

Observação

Eletricista ou pessoa experiente pode instalá-lo;
Os objetos de agitação não podem ser considerados a base da instalação;
Na frente da janela de detecção não deve haver objetos que impeçam ou desagitem a detecção;
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc;
Para sua segurança, não abra a caixa se encontrar problemas após a instalação;
Para evitar danos inesperados ao produto, adicione um dispositivo seguro de 6A ao instalar o infravermelho
sensor, por exemplo, fusível, tubo seguro etc.

Algum problema e maneira resolvida

A carga não funciona:
a. Verifique a potência e a carga;
b. Se a carga estiver boa;
c. Se a velocidade da lâmpada indicadora aumentar após a detecção;
d. Verifique se a luz de trabalho corresponde ao controle de luz.

A sensibilidade é fraca:
a. Verifique se na frente da janela de detecção existem impedimentos para receber os sinais;
b. Verifique a temperatura ambiente;
c. Verifique se a fonte dos sinais está nos campos de detecção;
d. Verifique a altura de instalação;
e. Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:
a. Se houver sinais contínuos nos campos de detecção;
b. Se a configuração de tempo estiver definida para o mais longo;
c. Se a potência corresponder à instrução;
d. Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

Para acessórios tipo Y: Se o cabo flexível externo ou fio desta luminária estiver danificado, ele deverá ser substituído exclusivamente pelo fabricante ou seu agente de serviço ou pessoa qualificada semelhante para evitar perigos.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos comprometidos em promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
