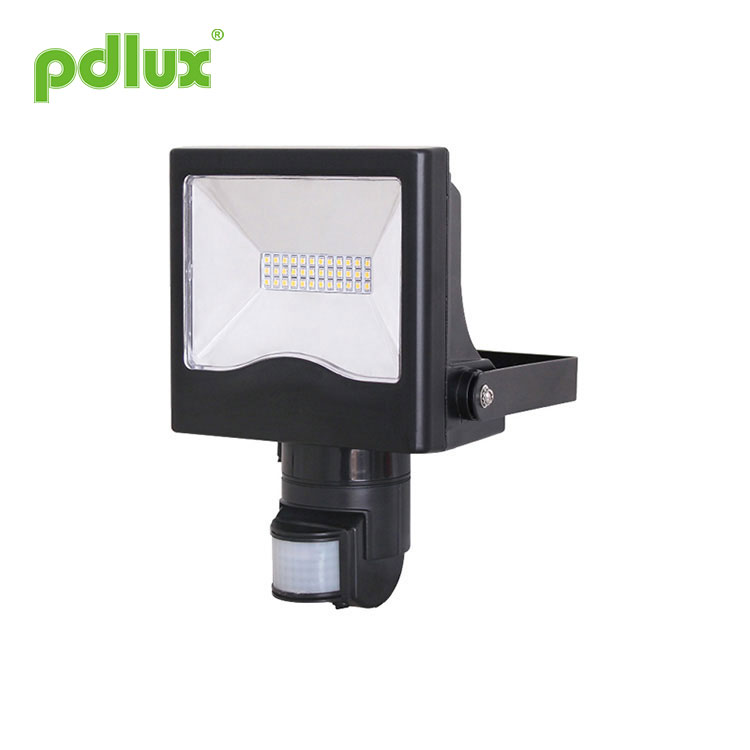

Holofote LED com sensor de movimento PIR

Holofote LED com sensor de movimento infravermelho Instruções PD-PIR2036-2

Resumo

O produto é um sensor de luz LED fundido de alta potência; adota bom detector de sensibilidade, circuito integrado e SMT. Reúne funções de automatismo, conveniência, segurança, economia de energia e praticidade. O amplo campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos de movimento humano. Ao entrar no campo de detecção, ele pode iniciar a carga imediatamente e identificar automaticamente dia e noite; Sua instalação é muito conveniente e seu uso é muito amplo. Possui funções de indicação de energia e indicação de detecção.

Campo de detecção: o campo de detecção (veja o diagrama a seguir) é composto por campos de serviço para cima e para baixo, esquerdo e direito, podendo ser selecionado de acordo com a vontade do consumidor. a orientação do movimento tem ótimo
relação com a sensibilidade;
Pode identificar dia e noite: O consumidor pode ajustar o controle da luz de trabalho. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx.). Pode funcionar no controle de luz inferior a 3LUX quando está ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste;
Indicação de energia e detecção: a lâmpada indicadora pode piscar uma vez a cada 4 segundos após ligar a energia. Ele pode piscar 2 vezes a cada 1 segundo após receber os sinais. Ao mesmo tempo, pode mostrar ao sensor as condições normais de detecção e alimentação;
A configuração de tempo é adicionada continuamente: quando ele recebe os segundos sinais de indução após a primeira indução, ele computará o tempo mais uma vez no repouso básico da primeira configuração de tempo. (Definir tempo).
A configuração do tempo é ajustável. Pode ser definido de acordo com o desejo do consumidor. O tempo mínimo é de 8seg±3seg. O máximo é 7min±2min.

Informações do sensor

Espectrograma

Instalação

Nota: Por favor, traga as seguintes ferramentas.

Desligue a energia;
Desparafuse o prego na parte inferior. Abra o orifício do fio. O fio de alimentação e o fio de carga são perfurados na parte inferior;
Fixe o fundo na posição selecionada com o parafuso inflado;
Conecte a alimentação e a carga com a coluna de fios de conexão de acordo com o diagrama esquemático;
Fixe o sensor na parte inferior, aparafuse o prego e ligue a energia.

O nome de cada parte

(Invólucro da lâmpada para material de alumínio)

De acordo com a demanda da lâmpada ajuste o bom uso dos sensores e ilumina o ângulo de visão, faça o melhor aproveitamento dos produtos à vista.

Teste

Gire o botão de controle de luz no sentido horário no máximo (sol), gire o botão de tempo no sentido horário no mínimo;
Quando você liga a energia, a carga não funciona e a lâmpada indicadora pisca uma vez a cada 4 segundos.
Após 5 ~ 10 segundos, a carga funciona e a lâmpada indicadora pisca duas vezes a cada 1 segundo. Sob condições sem sinal de indução, a carga deve parar de funcionar dentro de 5 a 30 segundos, a lâmpada indicadora deve piscar uma vez a cada 4 segundos;
Depois que o primeiro for lançado, faça sentido novamente após 5 a 10 segundos. A carga deve funcionar e a velocidade do flash de indicação é duas vezes a cada 1 segundo. A carga deve parar de funcionar dentro de 5 a 15 segundos;
Gire o botão de controle de luz no sentido anti-horário no mínimo. Se for ajustado para menos de 3LUX, a carga do indutor não deverá funcionar depois que a carga parar de funcionar. Se você cobrir a janela de detecção com objetos opacos (toalha etc.), a carga funcionará sem condição de sinal de indução, a carga deverá parar de funcionar dentro de 5 a 15 segundos.

Observação

Eletricista ou pessoa experiente pode instalá-lo;
Os objetos de agitação não podem ser considerados a base da instalação;
Na frente da janela de detecção não deve haver objetos que impeçam ou desagitem a detecção;
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc;
Para sua segurança, não abra a caixa se encontrar problemas após a instalação;
Para evitar danos inesperados ao produto, adicione um dispositivo seguro de 6A ao instalar o sensor infravermelho, por exemplo, fusível, tubo seguro, etc.

Algum problema e maneira resolvida

A carga não funciona:
a. Verifique a potência e a carga;
b. Se a carga estiver boa;
c. Se a velocidade da lâmpada indicadora aumentar após a detecção;
d. Verifique se a luz de trabalho corresponde ao controle de luz.

A sensibilidade é fraca:
a. Verifique se na frente da janela de detecção existem impedimentos para receber os sinais;
b. Verifique a temperatura ambiente;
c. Verifique se a fonte dos sinais está nos campos de detecção;
d. Verifique a altura de instalação;
e. Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:
a. Se houver sinais contínuos nos campos de detecção;
b. Se a configuração de tempo estiver definida para o mais longo;
c. Se a potência corresponder à instrução;
d. Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

Para acessórios tipo Y: Se o cabo flexível externo ou fio desta luminária estiver danificado, ele deverá ser substituído exclusivamente pelo fabricante ou seu agente de serviço ou pessoa qualificada semelhante para evitar perigos.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos comprometidos em promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
