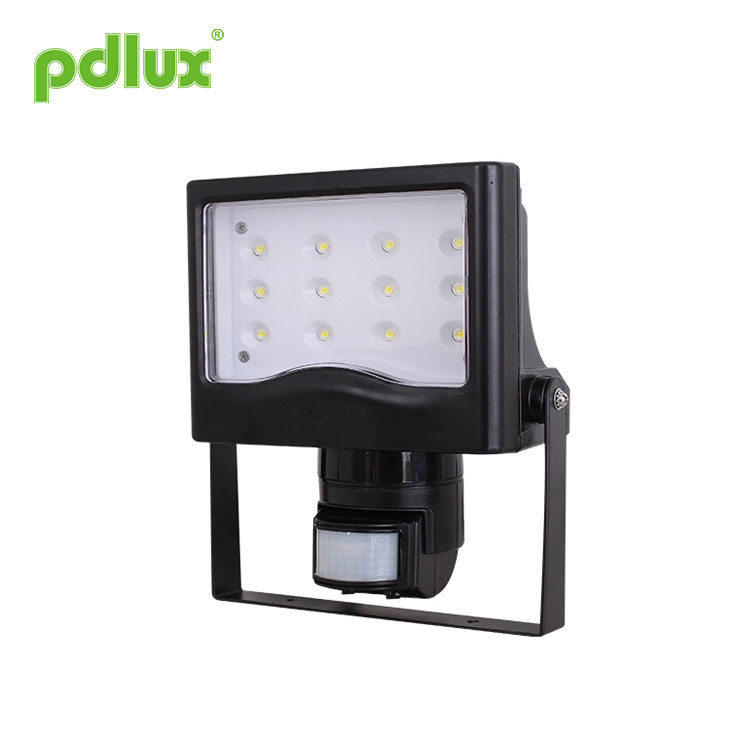

Sensor de luz LED fundido de alta potência

Mod infravermelhoInstrução do holofote LED com sensor de íons PD-PIR2012

INFORMAÇÃO DO PRODUTO

O produto é um sensor de luz LED fundido de alta potência; adota bom detector de sensibilidade, circuito integrado e SMT. Reúne funções de automatismo, comodidade, segurança, economia de energia e praticidade. O amplo campo de detecção é composto por campos de serviço para cima e para baixo, esquerdo e direito. Funciona recebendo raios infravermelhos do movimento humano. Ao entrar no campo de detecção, pode-se iniciar a carga imediatamente e identificar automaticamente dia e noite; Sua instalação é muito conveniente e seu uso é muito amplo. Possui funções de indicação de energia e indicação de detecção.

ESPECIFICAÇÕES

Fonte de alimentação: 220V/AC-240V/AC Frequência de energia: 50Hz Controle de luz: <3LUX-2000LUX (ajustável) Atraso de tempo: min: 8seg±3seg máximo: 7min±2min (ajustável) Quantidade de LED: 12 PCS Carga nominal: 17W máx. Especificações do LED: LED de alta potência de 3W Temperatura de cor: 6200K-6700K Ângulo de detecção: 180° Faixa de detecção:10-12mMax.(24°C) Temperatura de trabalho:-10°C~+40°C Umidade de trabalho:<95% UR Altura de instalação:> 1,8 m ~ 3,5 m Potência em espera: 0,45 W (0,1 W estático) Velocidade de movimento de detecção: 0,6 ~ 1,5 m/s Fluxo luminoso: 870lm Ângulo de visão: 50° Peso líquido: cerca de 1,6 kg

FUNÇÃO

Pode identificar dia e noite: O consumidor pode ajustar a luz ambiente de trabalho. Pode funcionar durante o dia e à noite quando ajustado na posição “sol” (máx.). Pode funcionar com luz ambiente inferior a 3LUX quando ajustado na posição “lua” (min). Quanto ao padrão de ajuste, consulte o padrão de teste;

Indicação de energia e detecção: A lâmpada indicadora pode piscar uma vez a cada 4 segundos após ligar a energia. Ele pode piscar 2 vezes a cada 1 segundo após receber os sinais. Ao mesmo tempo, pode mostrar ao sensor as condições normais de detecção e potência;

O atraso de tempo é adicionado continuamente: quando recebe os segundos sinais de indução após a primeira indução, ele computará o tempo mais uma vez no básico do primeiro atraso de tempo. (Definir tempo).

O atraso de tempo é ajustável. Pode ser definido de acordo com o desejo do consumidor. O tempo mínimo é 8seg±3seg. O máximo é 7min±2min.

INFORMAÇÕES DO SENSOR

ESPECTROGRAMA

INSTALAÇÃO

Nota: Por favor, traga as seguintes ferramentas

Desligue a energia;
Desparafuse o prego na parte inferior. Abra o orifício do fio. O fio de alimentação e o fio de carga estão perfurados na parte inferior;
Fixe o fundo na posição selecionada com o parafuso inflado;
Conecte a alimentação e a carga com a coluna de fios de conexão de acordo com o diagrama esquemático;
Fixe o sensor na parte inferior, aparafuse o prego e ligue a energia.

Casco da lâmpada para material de alumínio

De acordo com a demanda da lâmpada ajuste o bom uso dos sensores e do ângulo de visão da iluminação, faça o melhor uso dos produtos à vista.

TESTE

Gire o botão de controle de luz no sentido horário no máximo (sol), gire o botão de tempo no sentido horário no mínimo;
Quando você liga a energia, a carga não funciona e a lâmpada indicadora pisca uma vez a cada 4 segundos.
Após 5 ~ 10 segundos, a carga funciona e a lâmpada indicadora pisca duas vezes a cada 1 segundo. Sob condições sem sinal de indução, a carga deve parar de funcionar dentro de 5 ~ 30 segundos, a lâmpada indicadora deve piscar uma vez a cada 4 segundos;

Depois que o primeiro for lançado, faça sentido novamente após 5 ~ 10 segundos. A carga deve funcionar e a velocidade do flash de indicação é duas vezes a cada 1 segundo. A carga deve parar de funcionar dentro de 5 a 15 segundos;
Gire o botão de luz ambiente no sentido anti-horário no mínimo. Se for ajustado em menos de 3LUX, a carga do indutor não deve funcionar após a carga parar de funcionar. Se você cobrir a janela de detecção com objetos opacos (toalha, etc.), a carga funcionará sem nenhuma condição de sinal de indução, a carga deverá parar de funcionar dentro de 5 a 15 segundos.

OBSERVAÇÃO

Eletricista ou pessoa experiente pode instalá-lo;
Os objetos de agitação não podem ser considerados a base da instalação;
Na frente da janela de detecção não deve haver objetos que impeçam ou desagitem a detecção;
Evite instalá-lo perto de zonas de alteração da temperatura do ar, por exemplo: ar condicionado, aquecimento central, etc;
Para sua segurança, não abra a caixa se encontrar problemas após a instalação;
Para evitar danos inesperados ao produto, adicione um dispositivo seguro de 6A ao instalar o sensor infravermelho, por exemplo, fusível, tubo seguro, etc.

ALGUM PROBLEMA E MANEIRA RESOLVIDA

A carga não funciona:

a. Verifique a potência e a carga;

b. Se a carga estiver boa;

c. Se a velocidade da lâmpada indicadora aumentar após a detecção;

d. Verifique se a luz de trabalho corresponde à luz ambiente.

A sensibilidade é fraca:

a Verifique se na frente da janela de detecção existem impedimentos para receber os sinais;

b. Verifique a temperatura ambiente;

c. Verifique se a fonte dos sinais está nos campos de detecção;

d. Verifique a altura de instalação;

e. Se a orientação do movimento estiver correta.

O sensor não pode desligar automaticamente a carga:

a. Se houver sinais contínuos nos campos de detecção;

b. Se o atraso de tempo for definido como o mais longo;

c. Se a potência corresponder à instrução;

d. Se a temperatura do ar mudar perto do sensor, por exemplo, ar condicionado ou aquecimento central, etc.

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

Para acessórios tipo Y: Se o cabo flexível externo ou fio desta luminária estiver danificado, ele deverá ser substituído exclusivamente pelo fabricante ou seu agente de serviço ou pessoa qualificada semelhante, a fim de evitar perigos.

Por favor confirme com a instalação profissional.
Desligue a fonte de alimentação antes das operações de instalação e remoção.
Certifique-se de ter cortado a energia por motivos de segurança.
A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos empenhados em promover a qualidade e fiabilidade do produto, no entanto, todos os componentes eletrónicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas.
Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
