Instrução da lâmpada do sensor de microondas PD-LED2037-D

Resumo

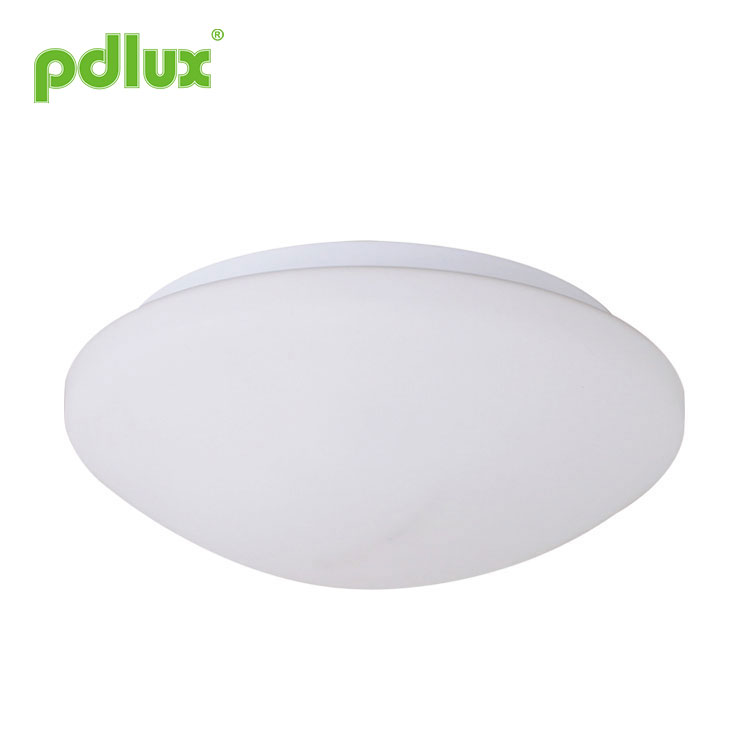

Esta é uma lâmpada LED com sensor de micro-ondas inteligente recém-projetada para montagem no teto, com a função extra de fonte de alimentação em caso de emergência. A iluminação é gerenciada automaticamente por alimentação direta AC ou bateria reserva, ou seja, em caso de falha de energia, a bateria reserva será responsável pelo fornecimento de energia de 3,5 watts. Quando a luz acesa, o fluxo luminoso será superior a 330 lm, equivalente ao de uma lâmpada incandescente de 60 watts (≈400lm). A bateria reserva pode fornecer energia continuamente por mais de 2 horas ou até mais no modo de economia de energia do sensor. É amplamente aplicado em corredores, lavabos, saguões de elevadores, etc.

Este produto foi projetado com duas configurações: uma é a lâmpada do sensor com a função de fornecer energia em emergência e a outra é a lâmpada do sensor inteligente sem a função de emergência. Você pode fazer compras de acordo com a necessidade prática. Mas na maioria dos casos, é necessário e sábio escolher o primeiro, pois a queda ocasional de energia causará problemas, ou mesmo perigo.

Especificações

Fonte de alimentação: 100-240 V/CA 50/60 Hz
LED avaliado: 9W máx.(CA)
3,5 W máx. (CC)
Potência de carregamento: 7W máx. (luz apagada)
3W máx. (luz acesa)
Proteção: IP20, Classe 2
Material: Corpo: PC Abajur: Vidro
Sistema HF: 5,8 GHz
Bateria: bateria de lítio 7,4 V / 2000 mAh
Tempo de iluminação contínua: ≥180min
(quando a fonte de alimentação da bateria)
Potência de transmissão: <0,2mW
Configuração de tempo: 8seg a 30min (ajustável)
Faixa de detecção: 1-8m (raios) (ajustável)
Controle de luz: 10-2000LUX (ajustável)
Ângulo de detecção: 360°
Fluxo luminoso: 340lm (AC) 330lm (DC) (branco quente)
570lm (AC) 490lm (DC) (branco frio)
Altura de instalação: 2,5-3,5 m (montagem no teto)
Temperatura de trabalho:-20~+55℃
Quantidade de LED: 36PCS
Especificações do LED: FM-2835WNS

Informações do sensor

Espectrograma

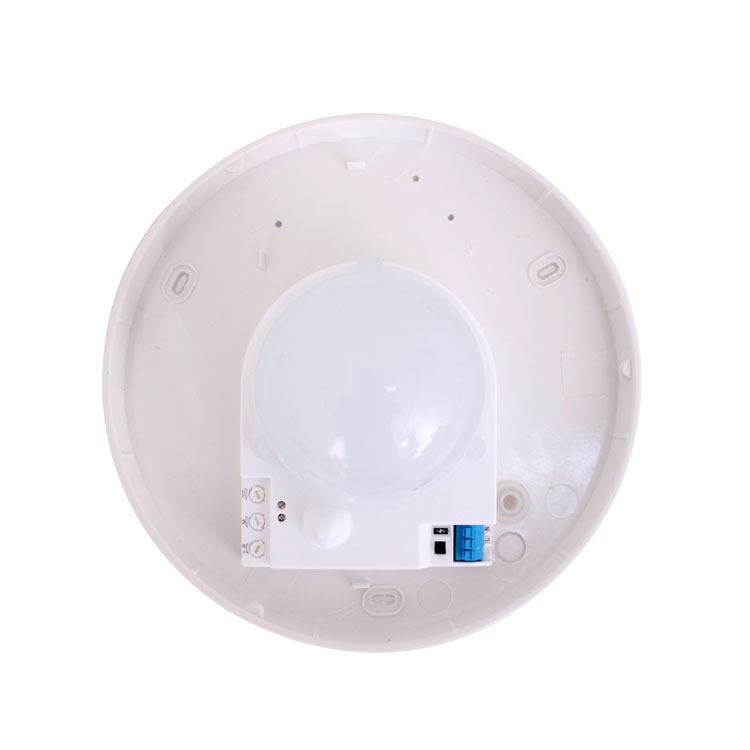

Função

Trocar

Esta chave serve para controlar a conexão da bateria. Para evitar o consumo de energia em trânsito ou armazenamento, predefinimos o interruptor para DESLIGADO, ou seja, a bateria não está conectada. Antes da instalação, você deve colocar o interruptor na posição LIGADO para garantir que a bateria esteja bem conectada para obter a fonte de alimentação em caso de emergência. Esta lâmpada LED com função de emergência pode ser usada como lâmpada comum, mas em caso de falha de energia, ela suportará iluminação com bateria automaticamente.

Configuração do intervalo de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, gire o controle do alcance de detecção totalmente no sentido anti-horário para selecionar o alcance mínimo de detecção (aprox. raios de 0,1 m) e totalmente no sentido horário para selecionar o alcance máximo de detecção (raios de aproximadamente 8 m).

NOTA: o alcance de detecção acima é obtido no caso de uma pessoa que tem entre 1,6m e 1,7m de altura, figura média e se move a uma velocidade de 1,0 a 1,5m/s. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, o alcance de detecção também mudará.
Em diferentes casos, a sensibilidade das luzes apresenta certo desvio.

A distância de detecção pode ser multiplicada pela reflexão no campo eletromagnético de micro-ondas pelos materiais de metal ou vidro. Assim, diminua a sensibilidade para alcançar a distância de detecção apropriada. Nunca gire o botão SENS para o valor máximo para evitar detecção de erros. Além disso, o ambiente circundante levará a ações de erro, por exemplo. os automóveis que passam ou os objetos errantes causados ​​pelo vento. Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário a interferência entre eles causará erro.

O uso adequado do potenciômetro de sensibilidade: como mostra a fotografia, o botão é especializado em ajustar a sensibilidade. Quando usado, o usuário pode ajustar o botão para o meio. É claro que, no processo de uso prático, se você achar que a sensibilidade está boa, não será necessário ajustá-la. Se você achar que está baixo, poderá ajustá-lo mais alto de maneira adequada. Devido a algum ambiente que levou a ações erradas, como passagem de carro, vento fazendo objetos voarem e assim por diante (como fig.2 fig3), recomendamos que a sensibilidade não tenha sido ajustada ao máximo.

Configuração de tempo

A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 8 segundos (girar totalmente no sentido anti-horário) e no máximo 30 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes desse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajustar a zona de detecção e realizar o teste de caminhada.

NOTA: Depois que a luz se apaga, leva aprox. 1 segundo antes de começar a detectar movimento novamente. A luz só acenderá em resposta ao movimento depois que esse período tiver decorrido.

Serve principalmente para ajustar o tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso reiniciará o cronômetro e a luz continuará acesa somente se houver um ser humano no alcance de detecção.
Aviso: no processo de teste de instalação, afaste-se da lâmpada do sensor, pois ela acenderá assim que detectar você ou a equipe de teste.

Mantenha uma certa distância da lâmpada do sensor durante o teste, caso contrário, a lâmpada do sensor acenderá assim que detectar você no alcance de detecção.

Configuração de controle de luz

O limite de resposta à luz escolhido pode ser infinitamente de aprox. 10-2000lux. Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer com cerca de 10 lux. Gire-o totalmente no sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. O botão deve ser girado totalmente no sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.

O botão LUX é usado para ajustar a lâmpada do sensor onde pode ser ligada pelo sensor, além disso, podemos escolher o local adequado de acordo com as necessidades do cliente.

Local de instalação:
Devido à existência de um transdutor de luz na lâmpada do sensor (conforme fig.5), o transdutor de luz deve permanecer em local onde a luz do dia seja suficiente, por outro lado, temos que evitar outras fontes de luz, caso contrário, o transdutor de luz irá faça um julgamento impróprio para o raio ambiental.
Devido às necessidades de diferentes clientes, como local de instalação, lux e assim por diante, a localização do botão do potenciômetro é diferente. Quando usado, pode ser necessário ajustar várias vezes para atender às suas necessidades.

Mude o local da transdução de luz para o local onde a luz do dia é visível. (como na fig.6)

Nota: Não ajuste excessivamente os três botões funcionais. Isso ocorre porque os três botões funcionais foram conectados diretamente aos componentes, há uma pequena trava em cada um dos três componentes, quando você ajusta os botões do início ao fim, o giro excessivo danificará a trava e levará ao giro de 360°. virar sem parar. O limite da faixa de ajuste é 270°. Preste atenção a isso.

Procedimento de instalação

• Passo 1 Separe a lâmpada em duas partes: A e B.

NOTA: A chaminé é frágil, por favor não exerça muita força.

• Passo 2 Gire os botões para as condições ideais
(Por favor, defina as configurações de acordo com a parte FUNCTION mencionada acima.).

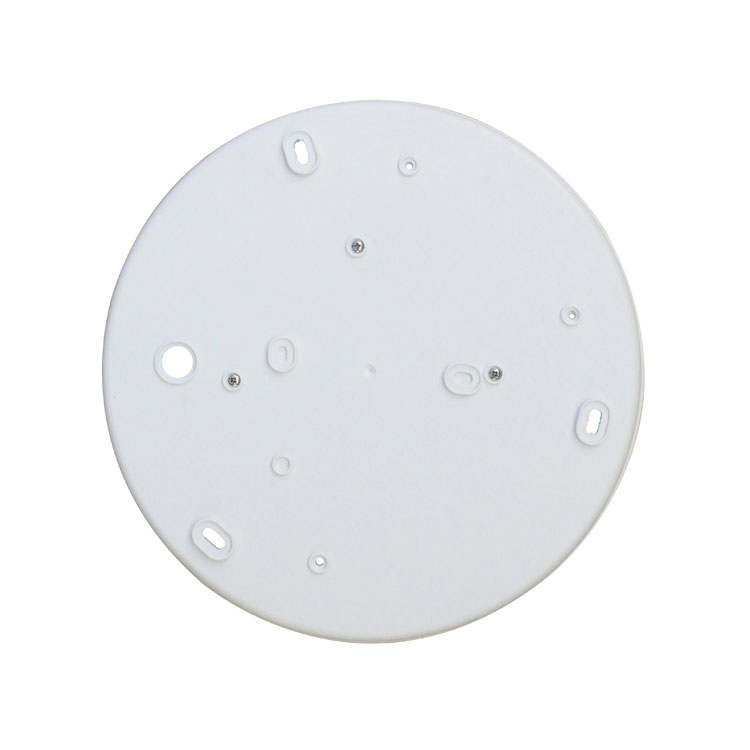

• Passo 3 Coloque a base do produto no teto para fazer a marca de perfuração (conforme Fig.8)
• Passo 4 Instale o produto no local marcado (conforme Fig.9)
Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário a interferência entre eles causará erro.

• Passo 5 Bata o parafuso de expansão de plástico no furo que você fez (como Fig.10)
• Passo 6 Coloque a linha de alimentação através do orifício da linha para conectar a fiação (como Fig.11)

• Passo 7 Fixe a base do produto no local selecionado com os parafusos (conforme Fig.12)

• Passo 8 Gire o abajur no sentido horário na base. Instalação concluída. (como Fig.13)

A falha e a solução

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

●Por favor confirme com uma instalação profissional.
●Por favor, desligue a fonte de alimentação antes das operações de instalação e remoção.
●Certifique-se de ter desligado a energia por motivos de segurança.
●A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas.
Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
