Lâmpada de indução automática de microondas

Instruções da lâmpada do sensor de micro-ondas PD-LED2036GS

Resumo

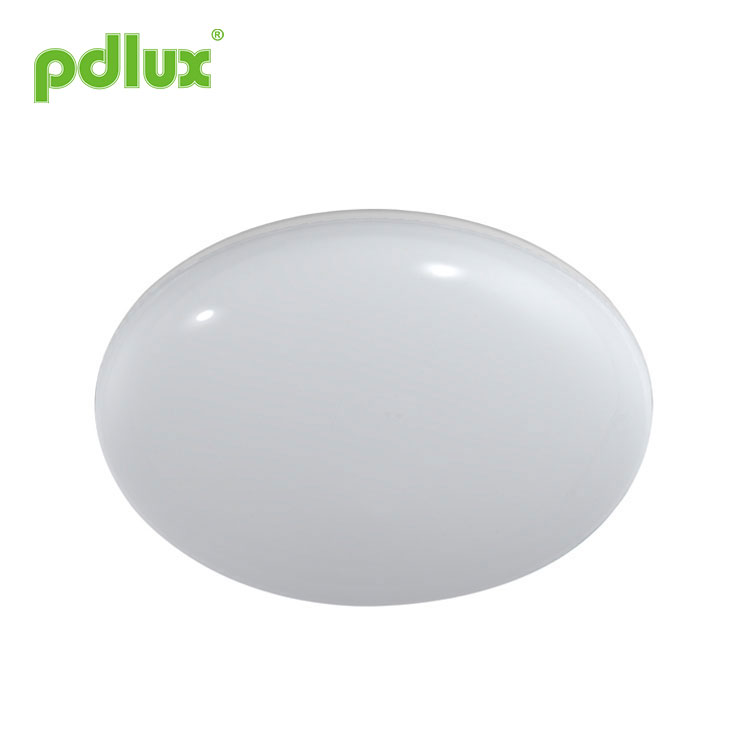

Este é um tipo de lâmpada LED com sensor de microondas inteligente e totalmente recém-projetada para montagem no teto. Quando a luz estiver acesa, o fluxo luminoso será superior a 1100 lm, equivalente ao dobro de uma lâmpada incandescente de 60 watts (≈400lm). É amplamente aplicado em corredores, lavabos, saguões de elevadores e assim por diante. O sistema aumenta as vantagens de estabilidade e economia de energia. O MCU examinará automaticamente cada circuito e gerenciará as informações detectadas de maneira razoável.

Quando nenhum sinal for detectado, o sistema iniciará o modo de economia de energia e diminuirá a saída de energia progressivamente. A saída mínima é um décimo do valor máximo, o que, em grande extensão, diminui o consumo de energia, diminui a temperatura dos elementos de aquecimento e reduz a perda de luz LED resultante da alta temperatura. Assim, promove a confiabilidade do produto e prolonga a vida útil.

Este produto foi projetado com duas configurações: uma é a lâmpada do sensor com função de fornecer energia em emergência e a outra é a lâmpada do sensor inteligente sem a função de emergência. Você pode fazer a compra de acordo com a necessidade prática. Mas na maioria dos casos, é necessário e sábio escolher o primeiro, pois a queda ocasional de energia causará problemas, ou mesmo perigo.

Especificações

Fonte de alimentação: 100-240 V/CA 50/60 Hz
LED avaliado: 18W máx.
Sistema HF: 5,8 GHz
Fator de potência: >0,9
Potência de transmissão: <0,3mW
Potência em espera: <0,9 W
Fluxo luminoso: 1100 lm (branco quente)
1100 lm (branco frio)
Configuração de tempo: 8seg a 12min (ajustável)
Faixa de detecção: 1-8m (raios) (ajustável)
Controle de luz: 10-2000LUX (ajustável)
Ângulo de detecção: 360°
Altura de instalação: 2,5-3,5 m (montagem no teto)
Material: Boden:PC Abajur:PC
Proteção: IP43, Classe 2

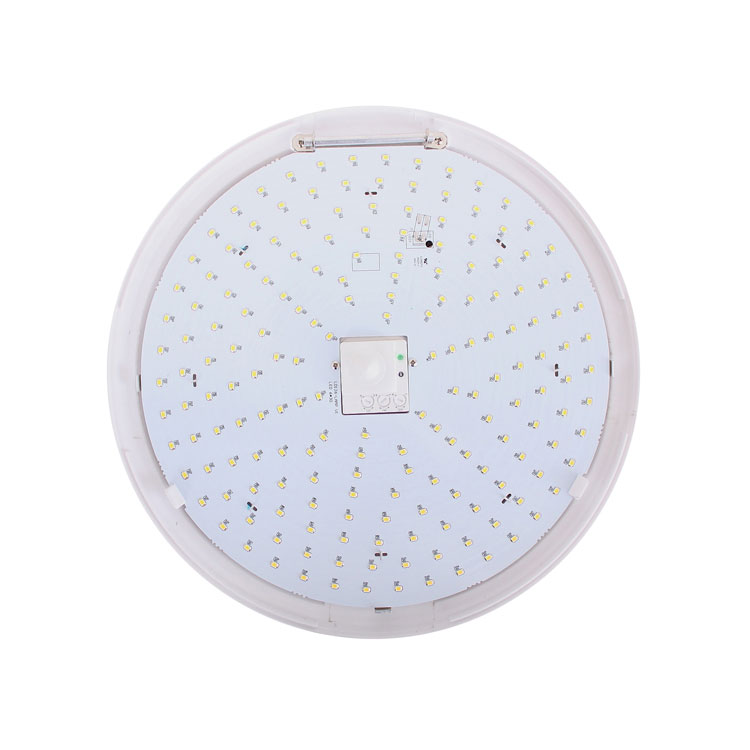

Quantidade de LED: 180 PCS (T2835)
Temperatura de trabalho:-10-+55℃

Informações do sensor

Maneira de configuração: potenciômetro

Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.

A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 8 segundos (girar totalmente no sentido anti-horário) e no máximo 12 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes desse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajustar a zona de detecção e realizar o teste de caminhada.

Nota: depois que a luz se apaga, leva aprox. 1 segundo antes de começar a detectar movimento novamente. A luz só acenderá em resposta ao movimento depois que esse período tiver decorrido.

Serve principalmente para ajustar o tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Para facilitar a instalação e a produção, depois de ligar a eletricidade pela primeira vez, o primeiro atraso de detecção de três vezes será de 3 segundos e depois entrará no modo normal (o tempo de atraso específico sujeito ao potenciômetro). Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso reiniciará o temporizador e a luz continuará acesa somente se houver humano na faixa de detecção.
Aviso: no processo de teste de instalação, afaste-se da lâmpada do sensor, pois ela acenderá assim que detectar você ou a equipe de teste.

Mantenha uma certa distância da lâmpada do sensor durante o teste, caso contrário, a lâmpada do sensor acenderá assim que detectar você no alcance de detecção.

Configuração de controle de luz

O limite de resposta à luz escolhido pode ser infinitamente de aprox. 10-2000lux. Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer com cerca de 10 lux. Gire-o totalmente no sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. O botão deve ser girado totalmente no sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.

Local de instalação:
Devido à existência de um transdutor de luz na lâmpada do sensor, o transdutor de luz deve permanecer no local onde a luz do dia é suficiente, por outro lado, temos que evitar outra fonte de luz, caso contrário, o transdutor de luz fará um julgamento impróprio para o ambiente raio.
Devido às necessidades de diferentes clientes, como local de instalação, lux e assim por diante, a localização do botão do potenciômetro é diferente. Quando usado, pode ser necessário que você ajuste várias vezes para atender às suas necessidades.

Mude o local da transdução de luz para um local onde a luz do dia seja visível.

Configuração de faixa de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, gire o controle de detecção totalmente no sentido anti-horário para selecionar o alcance mínimo de detecção (raios de aproximadamente 1 m ) e totalmente no sentido horário para selecionar o alcance máximo de detecção (raios de aproximadamente 8 m).

Observação: o alcance de detecção acima é obtido no caso de uma pessoa que tem entre 1,6 e 1,7 m de altura, figura média e se move a uma velocidade de 1,0 a 1,5 m/s. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, a distância de detecção também mudará.

ATENÇÃO: Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. Como a sensibilidade é muito alta, detecte facilmente o erro movimento causado pelo vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência na rede elétrica e equipamentos elétricos. Tudo isso indica que o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade adequadamente e depois teste-o.

A distância de detecção pode ser multiplicada pela reflexão no campo eletromagnético de micro-ondas pelos materiais metálicos ou de vidro. Assim, diminua a sensibilidade para atingir a distância de detecção apropriada.
Nunca gire o botão SENS para o valor máximo para evitar detecção de erros. Além disso, o ambiente ao redor levará a ações de erro, por exemplo. os automóveis passando ou os objetos errantes causados ​​pelo vento. Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário, a interferência entre eles causará erro.

O uso adequado do potenciômetro de sensibilidade: como mostra a fotografia, o botão é especializado em ajustar a sensibilidade. Quando usado, o usuário pode ajustar o botão para o meio. , você não precisa ajustá-lo. Se você achar que está baixo, poderá ajustá-lo para cima corretamente. Devido a algum ambiente que levou a ações erradas, como passagem de carro, vento fazendo objetos voarem e assim por diante (como fig.4 fig5), portanto, recomendamos que a sensibilidade não tenha sido ajustada ao máximo.

Nota: não ajuste excessivamente os três botões funcionais. Isso ocorre porque os três botões funcionais foram conectados diretamente aos componentes, há uma pequena trava em cada um dos três componentes, quando você ajusta os botões do início ao fim, o giro excessivo danificará a trava e levará ao giro de 360°. virar sem parar. O limite da faixa de ajuste é 270°. Preste atenção a isso.

• Passo 2 Gire os botões para as condições ideais.
(Por favor, defina as configurações de acordo com a parte FUNCTION mencionada acima.).
• Passo 3 Desparafuse o abajur, abra a placa da lâmpada para expor os orifícios de montagem. (Como fig.6)

• Passo 4 Coloque a base do produto no teto para fazer a marca de perfuração. (conforme fig.7)
• Passo 5 Instale o produto no local marcado. (conforme fig.8)

• Passo 6 Bata o parafuso de expansão de plástico no furo que você fez. (como na fig.9)
• Passo 7 Coloque a linha de alimentação através do orifício da linha para conectar a fiação.
A parte inferior da lâmpada e a lateral de cada uma têm dois orifícios para fiação, escolha um dos terminais de acesso.

• Passo 8 Fixe a base do produto no local selecionado com os parafusos.

• Passo 9 Cubra a placa da lâmpada.
• Passo 10 Girará, cobrirá a chaminé na base.

• Use o processo de instalação padrão dos acessórios de instalação. (como fig.12)

A falha e a solução

Observação: a saída de alta frequência deste sensor é <0,3mW - isso é apenas 3.300 da potência de transmissão de um telefone celular ou da saída de um forno de micro-ondas.

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

●Por favor confirme com uma instalação profissional.
●Por favor, desligue a fonte de alimentação antes das operações de instalação e remoção.
●Certifique-se de ter desligado a energia por motivos de segurança.
●A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas.
Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
