Lâmpada de indução móvel de luminância digital

Instruções da lâmpada do sensor de micro-ondas PD-LED2034-D

Resumo

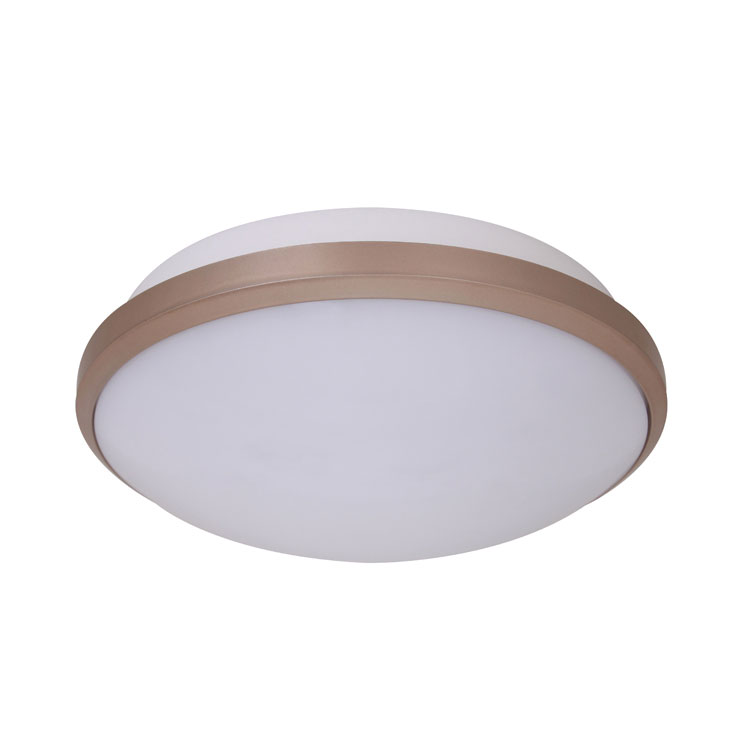

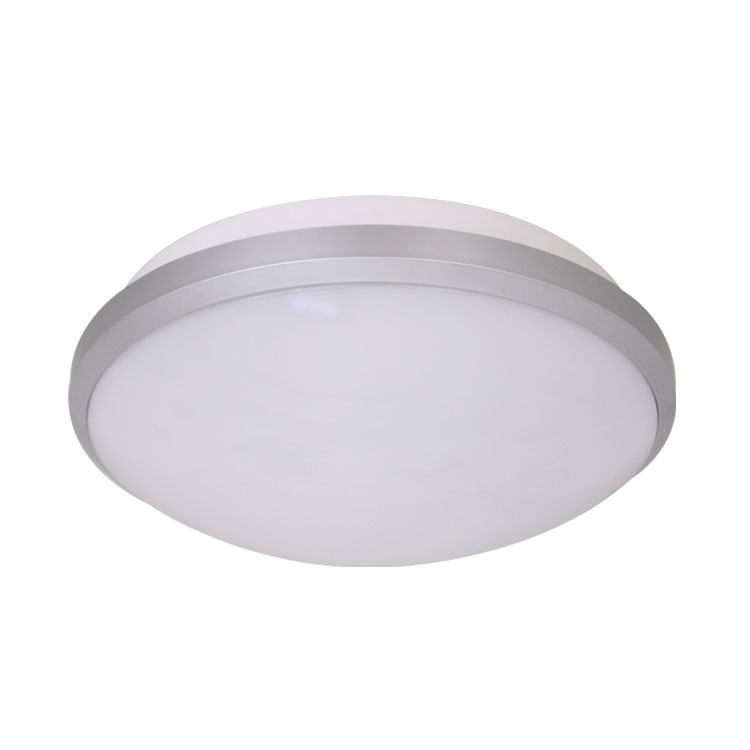

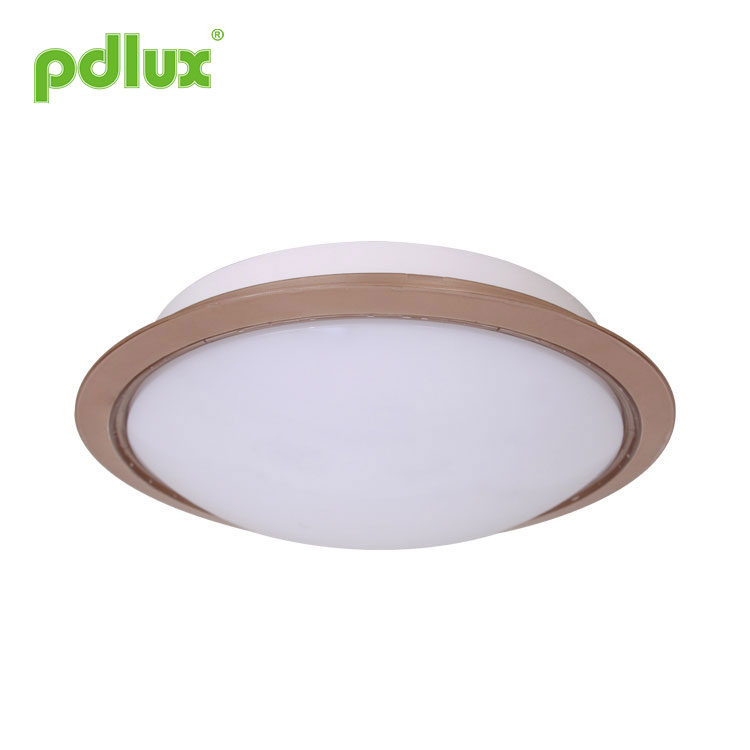

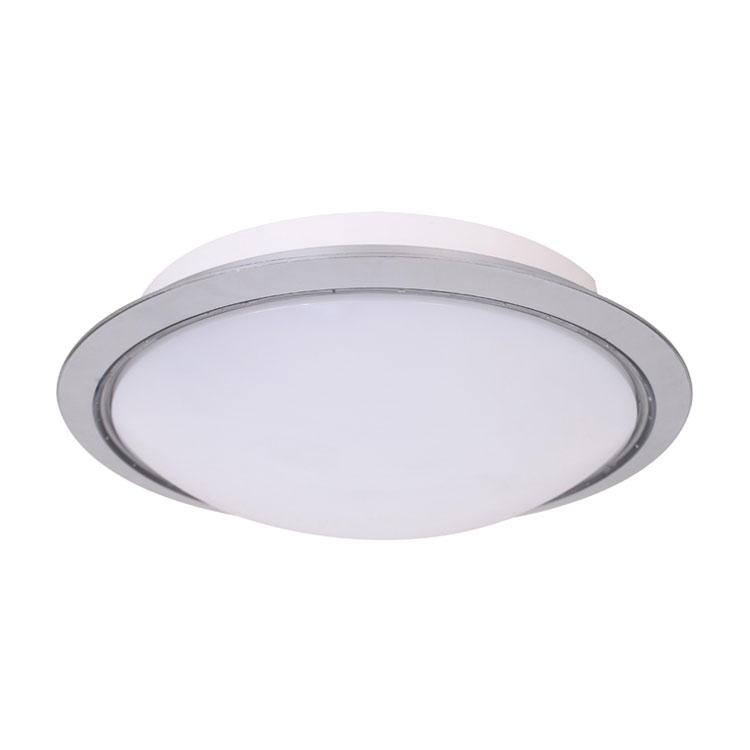

Este é um tipo de lâmpada LED com sensor de micro-ondas inteligente e totalmente recém-projetada para montagem no teto, que é anexada com a função de fonte de alimentação em emergência. A iluminação é gerenciada pela fonte de alimentação externa ou pela bateria embutida. Ao fornecer energia CA, a potência do LED é de 19 W, o fluxo luminoso será superior a 800 lm, equivalente ao dobro de uma lâmpada incandescente de 60 watts (≈400lm). Em caso de falha de energia, a bateria embutida fornecerá automaticamente a energia de 12 W ao LED para obter a iluminação equivalente à de uma lâmpada incandescente de 60 watts (≈400lm). A bateria pode fornecer energia continuamente por mais de uma hora e meia e no modo de economia de energia do sensor por seis horas ou mais. É amplamente aplicado em corredores, lavabos, saguões de elevadores e assim por diante.

A gestão inteligente do sistema aumenta as vantagens de estabilidade e economia de energia. O MCU examinará automaticamente cada circuito e gerenciará as informações detectadas de maneira razoável. Quando nenhum sinal for detectado, o sistema iniciará o modo de economia de energia e diminuirá a saída de energia progressivamente. A saída mínima é um décimo do valor máximo, o que, em grande extensão, diminui o consumo de energia, reduz a temperatura dos elementos de aquecimento e reduz a perda de luz LED resultante da alta temperatura. Assim, promove a confiabilidade do produto e prolonga a vida útil.

Este produto foi projetado com duas configurações: uma é a lâmpada do sensor com a função de fornecer energia em emergência e a outra é a lâmpada do sensor inteligente sem a função de emergência. Você pode fazer a compra de acordo com a necessidade prática. Mas na maioria dos casos, é necessário e sábio escolher o primeiro, pois uma queda ocasional de energia causará problemas ou até mesmo perigo.

Nome de cada parte

Especificações

Fonte de alimentação: 100-240 V/CA 50/60 Hz
LED avaliado: 19W máx.(CA)
12W máx.(CC)
Potência de carregamento: 15 W máx. (luz apagada)
3,6 W máx. (luz acesa)
Proteção: Classe2
Material: Corpo:PC Abajur:PC
Sistema HF: 5,8 GHz
Bateria: bateria de lítio 7,4V x2 / 2000mAH
Tempo de iluminação contínua: ≥150min
(quando a fonte de alimentação da bateria)
Temperatura de trabalho: -20~+55℃
Potência de transmissão: <0,3mW
Configuração de tempo: 8seg a 12min (ajustável)
Faixa de detecção: 1-10m (raios) (ajustável)
Controle de luz: 10-2000LUX (ajustável)
Fluxo luminoso: 850lm (AC) 560lm (DC) (cor quente)
660lm (AC) 420lm (DC) (cor fria)
Potência em espera: <0,9 W
Ângulo de detecção: 360°
Altura de instalação: 2,5-3,5 m (montagem no teto)
Quantidade de LED: 120 PCS (T5050)

Espectrograma

Informações do sensor

Função

Trocar

Esta chave serve para controlar a conexão da bateria. Para evitar o consumo de energia em trânsito ou armazenamento, predefinimos o interruptor para DESLIGADO, ou seja, a bateria não está conectada. Antes da instalação, você deve colocar o interruptor em ON para garantir que a bateria esteja bem conectada para obter energia em caso de emergência. Esta lâmpada LED com função de emergência pode ser usada como lâmpada comum, mas em caso de falha de energia, ela suportará iluminação com bateria automaticamente.

Indicador de carga da bateria

Quando a energia estiver conectada, coloque o interruptor na posição ON, a bateria será carregada, o indicador em vermelho indica carga não completa e em verde a carga completa; coloque o interruptor na posição OFF, a bateria não será carregada e o indicador estará apagado.

Modo de economia de energia

Quando nenhum sinal for detectado, o sistema iniciará o modo de economia de energia e detectará automaticamente o controle de luz ambiente. Quando o controle de luz for inferior a 50 lux, a lâmpada entrará no modo de espera de semibrilho (porcentagem de brilho) e apagará quando o controle de luz ambiente for superior a 50 lux. Você pode girar o botão (como mostrado na foto do lado direito) para ajustar a potência de saída e controlar a porcentagem de brilho (0% ~ 40% de brilho). No modo de espera, quando o sinal de movimento for detectado, a lâmpada recuperará o brilho total.

Configuração do intervalo de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, gire o controle do alcance de detecção totalmente no sentido anti-horário para selecionar o alcance mínimo de detecção (aprox. raios de 0,1 m) e totalmente no sentido horário para selecionar o alcance máximo de detecção (raios de aproximadamente 10 m).

NOTA: o alcance de detecção acima é obtido no caso de uma pessoa que tem entre 1,6m e 1,7m de altura, figura média e se move a uma velocidade de 1,0 a 1,5m/s. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, o alcance de detecção também mudará.
Em diferentes casos, a sensibilidade das luzes apresenta certo desvio.

Soluções para evitar a interferência de pulso da rede de energia nos produtos:
Devido à diferença de rede de energia de interferência regional, o pulso de interferência é incerto, portanto, não é sugerido que o usuário ajuste a sensibilidade ao máximo ao usar. Sugestão: instale e ajuste a sensibilidade na distância apropriada usando, não defina a sensibilidade máxima para evitar operação incorreta.

ATENÇÃO: Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. Como a sensibilidade é muito alta, detecte facilmente o erro movimento causado pelo vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência na rede elétrica e equipamentos elétricos. Tudo isso indica que o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade adequadamente e depois teste-o.

A distância de detecção pode ser multiplicada pela reflexão no campo eletromagnético de micro-ondas pelos materiais de metal ou vidro. Assim, diminua a sensibilidade para alcançar a distância de detecção apropriada. Nunca gire o botão SENS para o valor máximo para evitar detecção de erros. Além disso, o ambiente circundante levará a ações de erro, por exemplo. os automóveis que passam ou os objetos errantes causados ​​pelo vento. Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário a interferência entre eles causará erro.

O uso adequado do potenciômetro de sensibilidade: como mostra a fotografia, o botão é especializado em ajustar a sensibilidade. Quando usado, o usuário pode ajustar o botão para o meio. , você não precisa ajustá-lo. Se você achar que está baixo, poderá ajustá-lo mais alto de maneira adequada. Devido a algum ambiente que levou a ações erradas, como passagem de carro, vento fazendo objetos voarem e assim por diante (como fig.3 fig4), recomendamos que a sensibilidade não tenha sido ajustada ao máximo.

Configuração de tempo

A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 8 segundos (girar totalmente no sentido anti-horário) e no máximo 12 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes desse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajustar a zona de detecção e realizar o teste de caminhada.

NOTA: Depois que a luz se apaga, leva aprox. 1 segundo antes de começar a detectar movimento novamente. A luz só acenderá em resposta ao movimento depois que esse período tiver decorrido.

Serve principalmente para ajustar o tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso reiniciará o cronômetro e a luz continuará acesa somente se houver um ser humano no alcance de detecção.
Aviso: no processo de teste de instalação, afaste-se da lâmpada do sensor, pois ela acenderá assim que detectar você ou a equipe de teste.

Mantenha uma certa distância da lâmpada do sensor durante o teste, caso contrário, a lâmpada do sensor acenderá assim que detectar você no alcance de detecção.

Configuração de controle de luz

O limite de resposta à luz escolhido pode ser infinitamente de aprox. 10-2000lux. Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer com cerca de 10 lux. Gire-o totalmente no sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. O botão deve ser girado totalmente no sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.

O botão LUX é usado para ajustar a lâmpada do sensor onde pode ser ligada pelo sensor, além disso, podemos escolher o local adequado de acordo com as necessidades do cliente.

Local de instalação:
Devido à existência de um transdutor de luz na lâmpada do sensor (conforme fig.6), o transdutor de luz deve permanecer em local onde a luz do dia seja suficiente, por outro lado, temos que evitar outras fontes de luz, caso contrário, o transdutor de luz irá faça um julgamento impróprio para o raio ambiental.
Devido às necessidades de diferentes clientes, como local de instalação, lux e assim por diante, a localização do botão do potenciômetro é diferente. Quando usado, pode ser necessário ajustar várias vezes para atender às suas necessidades.

Mude o local da transdução de luz para um local onde a luz do dia seja visível.

Nota: Não ajuste excessivamente os três botões funcionais.

Procedimento de instalação

• Passo 2 Gire os botões para as condições ideais
(Por favor, defina as configurações de acordo com a parte FUNCTION mencionada acima.).
• Passo 3 Coloque a base do produto no teto para fazer a marca de perfuração.
• Passo 4 Instale o produto no local marcado.
• Passo 5 Insira o parafuso de expansão de plástico no furo que você fez.
• Passo 6 Coloque a linha de alimentação através do orifício da linha para conectar a fiação.
• Passo 7 Fixe a base do produto no local selecionado com os parafusos.
• Passo 8 Gire o abajur no sentido horário na base. Instalação concluída.

A falha e a solução

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

●Por favor confirme com uma instalação profissional.
●Por favor, desligue a fonte de alimentação antes das operações de instalação e remoção.
●Certifique-se de ter desligado a energia por motivos de segurança.
●A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas.
Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
