Instrução PD-AL9 do detector infravermelho passivo

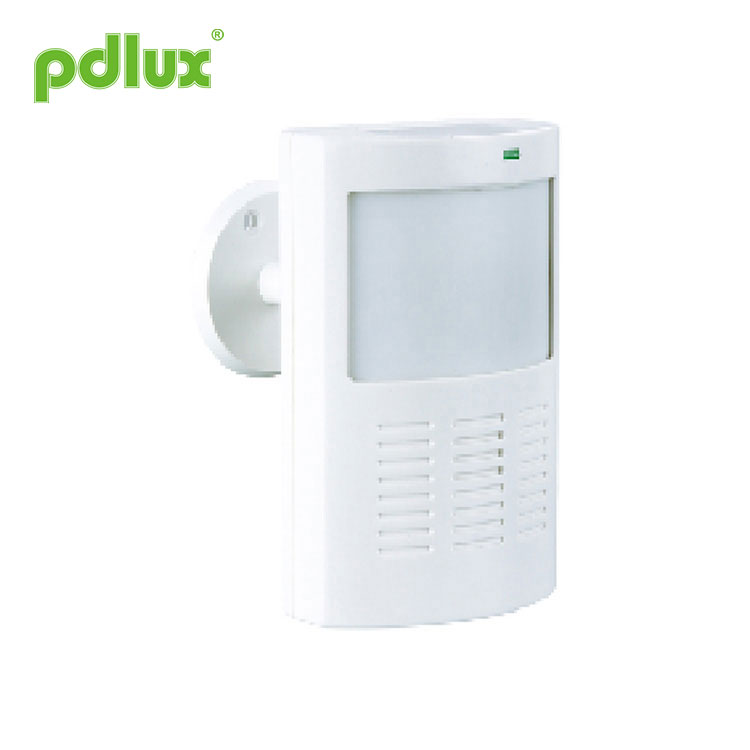

PD-AL9 é um novo tipo de sensor infravermelho humano, adota detector de alta sensibilidade e tecnologia SMD.
Reúne sentido e emissão; quando alguém entra em sua faixa de detecção, ele detecta e ao mesmo tempo emite sinal para um receptor adequado (qualquer receptor de nossa empresa).

CARACTERÍSTICAS

Alimentado por bateria e sem necessidade de fiação;
Design de violação, quando a tampa frontal é removida, a unidade emitirá sinal imediatamente;
Indicação LED: indicador de sentido e emissão.

ESPECIFICAÇÃO

Fonte de alimentação: DC9V

Corrente estática: 25 μA

Faixa de detecção: 11m
Ângulo de detecção: 100º

Distância de emissão: ≥30m

Frequência: 433 MHz  315 MHz

CONFIGURAÇÃO DO JUMPER E DO POTENCIÔMETRO (como na figura a seguir)

TESTE

Fixe a bateria de 9v, após 60s o sensor entra em estado de funcionamento:

a. Defina JP1 na posição “1” direita, JP2 na posição “LED/ON” (estado de emissão de trabalho após detecção uma vez), ajuste o potenciômetro no sentido anti-horário para a posição mínima: Mova-se ao longo da tangente da lente no campo de detecção, o sensor detecta (o LED de detecção funciona) e então emite sinal para o receptor adequado (o LED de emissão funciona), o tempo de emissão deve ser de 3 a 4s, se detectar continuamente, apenas 10s depois de emitir pela vez anterior, ele emite de novo.

b. Defina JP1 na posição “AUTO” direita, JP2 na posição “LED/ON” (estado de emissão de trabalho após detecção 2 vezes), ajuste o potenciômetro no sentido anti-horário para a posição mínima: Mova-se ao longo da tangente da lente no campo de detecção, o sensor detecta (o LED de detecção funciona), o LED de emissão não funciona, o sensor não emite sinal; sentido novamente, o sensor detecta (o LED de sentido funciona), então ele emite sinal (LED de emissão funciona), o tempo de emissão deve ser de 3 ~ 4s.

c. Teste de atraso: coloque JP1 na posição “1” direita, JP2 na posição “LED/OF”, ajuste o potenciômetro no sentido horário para a posição máxima, o sensor detecta (o LED de detecção funciona), no caso de não haver sentido e após cerca de 2,5 minutos, emitir sinal (LED de emissão funciona), o tempo de emissão é de 3 a 4 segundos.

d. Teste de violação: abra a tampa frontal, emitirá sinal e o LED emissor acenderá.

ATENÇÃO

Você deve escolher a posição de instalação onde o objeto em movimento possa se mover em largura com o sensor (como no diagrama à direita);
A unidade deve ser verificada periodicamente por meio de testes de caminhada para garantir o funcionamento adequado;
Se a unidade não funcionar corretamente, substitua imediatamente as baterias e teste novamente a unidade;
Evite instalar o aparelho na base metálica;
Nenhum bloqueio é permitido entre a unidade e a área de detecção desejada;
A unidade e sua área de detecção não devem ser expostas à luz solar direta, aquecedores, ventiladores elétricos, etc.
