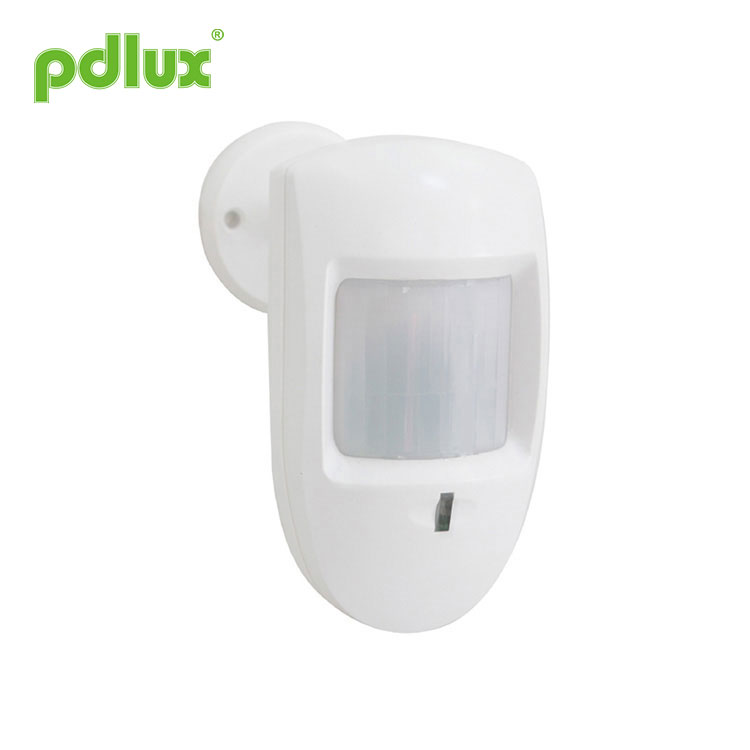

Instruções do detector infravermelho passivo PD-AL8

Resumo

PD-AL8 é um novo tipo de sensor infravermelho humano, que adota detector de alta sensibilidade e tecnologia SMD. reúne sentido e emissão; quando alguém entra em seu alcance de detecção, ele detecta e emite sinal para o receptor adequado (qualquer receptor de nossa empresa). Sua forma é elaborada e boa.

Especificações

Fonte de alimentação: CC 9V
Frequência: 315 MHz 433 MHz
Corrente estática: 30μA
Faixa de detecção: 12m（22°C）
Ângulo de detecção: 110°

Distância de emissão: ≥30m
Altura de instalação: 2m
Sentir velocidade de movimento: 0,6 ~ 1,5 m/s
Temperatura de trabalho: -10~+40℃

Umidade relativa: <93% UR

Informações do sensor

Função

Alimentado por bateria e sem necessidade de fiação;
Evitando a função de alarme falso: pode ser definido esse sentido uma vez para emitir ou sentido duas vezes para emitir:
Indicação de sentido e emissão;
Indicação de bateria fraca: quando a energia da bateria estiver abaixo de 7 V, o LED vermelho piscará e você deverá substituir a bateria.

Configuração de jumper

1. Sentir uma vez para emitir:

sinta uma vez, o sensor emite sinal;
2. Sentir duas vezes para emitir.:
depois de detectá-lo duas vezes (deve dentro de 6 segundos), o sensor emite sinal.

ATENÇÃO: Depois de emitir o sinal, se detectá-lo novamente de uma só vez, ele não emitirá sinal, apenas sob a condição de nenhum sinal de detecção contínuo aguardando pelo menos um determinado tempo (a configuração do ajustador é 0seg ~ 2,5min) e então detectá-lo, ele emitirá sinal novamente.

Operação

1. Na primeira codificação: a unidade adota codificação livre, método: pressione e segure o botão de codificação, ligue a energia e o flash LED verde. E então afrouxe o interruptor, a luz LED verde indicando que a codificação foi concluída;
2. 60 segundos depois de ligar a bateria de 9V, ela entra em estado de funcionamento estável;
3. Mova-se ao longo da tangente da lente no campo de detecção, depois de detectar duas vezes (o LED de detecção acende duas vezes), ele emite um sinal (o LED de emissão ligado), o tempo de emissão é de 3 a 4s.

Observação

O teste de caminhada periódico para garantir o funcionamento adequado deve verificar a unidade. Se a unidade não funcionar corretamente, substitua imediatamente as baterias e teste novamente a unidade;
Remova as baterias quando não for necessário usá-las por um longo período de tempo;
Evite instalar o aparelho na base metálica;
Nenhum bloqueio é permitido entre a unidade e a área de detecção desejada;
A unidade e sua área de detecção não devem ser expostas à luz solar direta, aquecedores, ventiladores elétricos, etc;
A sensibilidade tem grande relação com a direção do movimento.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos comprometidos em promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
