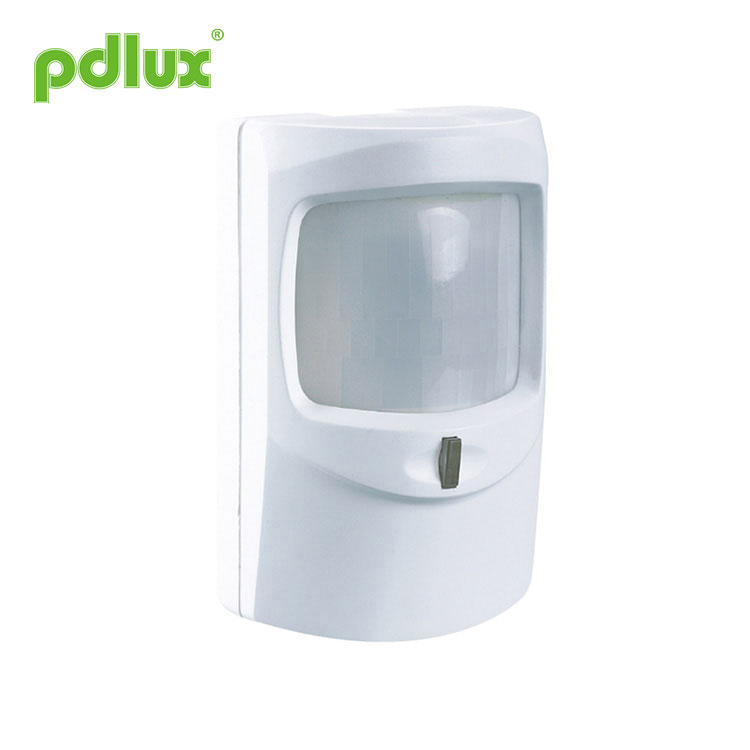

Alarme detector infravermelho passivo

Instrução de alarme do sensor PD-AL6

Resumo O produto é um novo tipo de chave de sensor; adota detector de energia infravermelho, tecnologia IC e SMD. Quando alguém entra na faixa de detecção do produto, o sensor infravermelho funciona e envia o sinal para sua unidade de controle correspondente, a unidade de controle emite um alarme.

Alta imunidade a interferências;
·Interruptor de violação;
·Evitar design de alarme falso: você pode selecionar a detecção uma ou duas vezes para saída por configuração de jumper.
·Instalação flexível e conveniente;

Especificações

Fonte de alimentação: 8 ~ 16 V/CC
Tempo de aquecimento: 60seg
Ângulo de detecção: 140°
Altura de instalação: 1,5 ~ 3,5 m
Faixa de detecção: 12m (máx.)
Temperatura de trabalho:-10℃~+40℃
Umidade ao acordar:<93% UR

Informações do sensor

Montagem

Desaperte o parafuso final e abra a tampa frontal;
Afrouxe o parafuso de fixação da PCB;
Remova o PCB até a superfície final e retire o PCB;
Faça furos de linhas cruzadas na contracapa;
Passe o fio ao longo da ranhura localizada na parte traseira da tampa traseira e insira-o no orifício preparado.
Fixe a tampa traseira na posição selecionada;
Conecte o fio de alimentação e sinal ao bloco de terminais de acordo com o diagrama a seguir e recoloque o PCB na tampa traseira.; Defina o ajuste vertical e aperte o parafuso da PCB;
Feche a tampa frontal e aperte o parafuso.

Fio de conexão

Terminal 1 conectado à tensão negativa “-” Terminal 2 conectado à tensão positiva “+” Terminal 3 e 4 – fio de sinal de violação Conecte-se à unidade de controle, ao fechar a tampa frontal, o fio de sinal é conectado diretamente, quando a tampa frontal é aberta, a conexão é cortada e fornece um sinal para a unidade de controle. Terminal 5 e 6 - RELÉ O terminal de saída do sensor.

Configuração de jumper

Teste de violação

1.Sem apertar o parafuso, feche o detector;
2．Coloque a unidade de controle no modo “Armado”;
3．Remova a tampa frontal, o interruptor de violação ativará o alarme da unidade de controle;
4．Feche a tampa frontal, a unidade de controle para de alarmar

Teste de caminhada

1. Ligue a alimentação, o LED fica vermelho e pisca uma vez a cada 0,5 segundos, após 60 segundos a unidade entra no estado estável;
2. Coloque o jumper na posição “detectar uma vez para saída”, caminhe no campo de detecção, quando a unidade detecta o sinal uma vez, o sinal é emitido e o LED acende em laranja;
3. Coloque o jumper na posição “detectar duas vezes para saída”, caminhe no campo de detecção, quando a unidade detecta o sinal uma vez, o LED acende em verde e, em seguida, dentro de 15 segundos quando detecta o segundo sinal, o sinal é emitido e o LED acende laranja.

Observação

Evite expor o detector a fortes fluxos de ar diretos, fontes de temperatura instáveis ​​e luz solar direta.

● Confirme com instalação profissional.
● Desligue a fonte de alimentação antes das operações de instalação e remoção.
● Certifique-se de ter desligado a energia por motivos de segurança.
● A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Estamos comprometidos em promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção a projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
