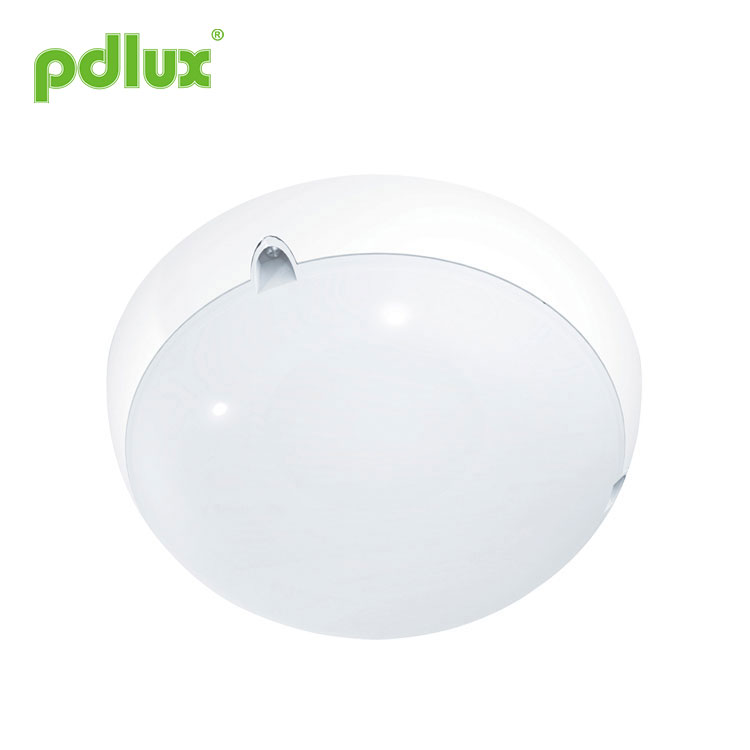

Luz externa com sensor de micro-ondas

Instrução da lâmpada do sensor de microondas PD-LED2003-G

Resumo

Este é um sensor de micro-ondas que alterna luzes LED controladas. O sensor de micro-ondas foi embutido na lâmpada, possui 98 LEDs de alto brilho em seu interior, com potência total de 16 watts. Quando a luz está acesa, o fluxo luminoso será superior a 1.000 lm, equivalente ao dobro da lâmpada incandescente de 60 watts (≈400lm). O interruptor do sensor de micro-ondas é um novo tipo de interruptor automático que vem após o interruptor de voz e o interruptor do sensor infravermelho. A forma de detecção tem as vantagens abaixo em comparação com outras, como segue: 1. detecção sem contato, 2. Adequado para ambientes ruins, imune à temperatura, umidade, ruído, ar, poeira, luz... 3. Capacidade de interferência de RF, 4. Potência de transmissão apenas 0,3 mW, não prejudicará o corpo humano. Instalação simples + fiação fácil.

Adotamos esses sensores avançados e sensíveis no controle de iluminação, permitindo que a luz acenda automaticamente quando alguém chega, desligue automaticamente quando alguém sai Além do uso generalizado em escadas de corredores, salas de estar e quartos, também pode ser instalado no banheiro.

O interruptor do sensor de micro-ondas integrado pode penetrar em plástico, vidro e madeira. Portanto, pode ser instalado em lâmpadas de vidro ou plástico. Isso permite a aplicação do interruptor do sensor de micro-ondas em diferentes estilos de luzes para controle de energia. Agora, podemos fornecer uma variedade de lâmpadas LED com sensor de micro-ondas para atender às necessidades de diferentes pessoas com preferências diferentes.

Especificações

Fonte de alimentação: 100-240V/CA
Frequência de energia: 50/60Hz
Carga nominal: 16W máx.(230V/AC 50Hz)
Sistema HF: onda elétrica CW de 5,8 GHz, banda de onda ISM
Potência de transmissão: <0,3mW
Configuração de tempo: 14seg (S2=OFF) a 12min (S1=ON) (ajustável)
14seg (S2=OFF) a 30min (S1=OFF) (ajustável)
20seg (S2=ON) a 12min (S1=ON) (ajustável)
20seg (S2=ON) a 30min (S1=OFF) (ajustável)
Faixa de detecção: 1-10m (raios) (ajustável)
Controle de luz: <10 - >2000LUX (ajustável)
Potência em espera: <0,9 W
Ângulo de detecção: 360°
Fluxo luminoso: 1030lm
Altura de instalação: 2,5-3,5 m (montagem no teto)
Peso: cerca de 1,24 kg

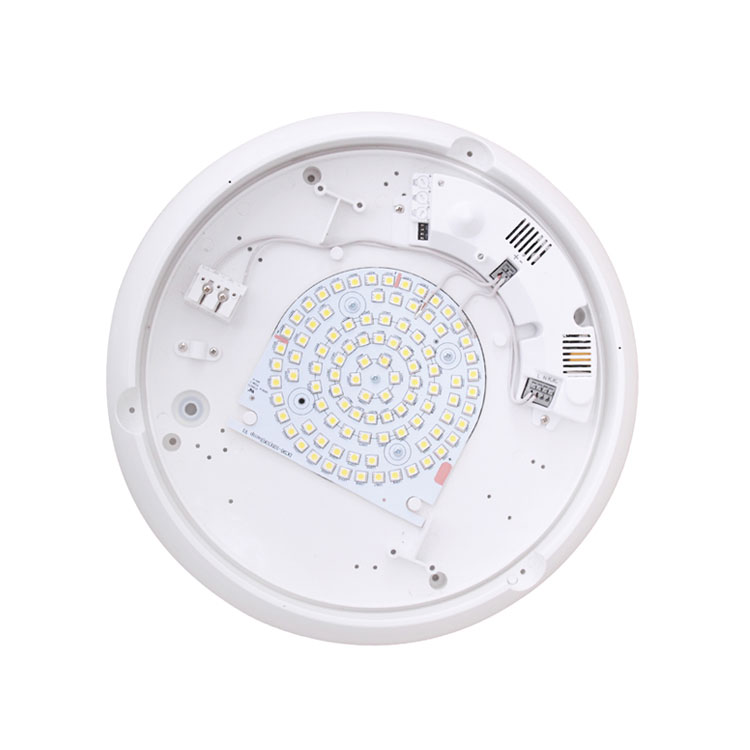

Parte da lâmpada
Quantidade de LED: 98 PCS
Especificações do LED: T5050

Informações do sensor

Espectrograma

Procedimento de instalação

• Passo 1 Desaperte o parafuso para retirar o abajur (como segue: o produto deve ser separado em duas partes como A e B)

• Passo 2 Gire os botões para as condições ideais (como Fig.2)

O circuito possui chave de código de quatro bits, pode escolher o seguinte.

Quando o brilho ambiente é inferior a cerca de 100LUX (fonte de luz fria), o dispositivo aciona a luz, se nãodetecção após o tempo de atraso predefinido, a luz entrará no estado de brilho de 10% e manterá esta situação atéhá detecção no meio do caminho e então a luz ficará mais brilhante.

Você pode predefinir o modo Constantemente LIGADO (efetivo apenas quando ligado), ou seja, é o interruptor principal que controlaa luz esteja acesa ou apagada. Se você ligar ou desligar o interruptor em pouco tempo, ele funcionará como as iluminações comuns.você liga o interruptor por um longo tempo, a luz ficará constantemente acesa por cerca de 6 horas e depois entrará no sensorestado.Para desligar o interruptor e depois ligá-lo, você pode reiniciar o modo Constantemente LIGADO.

(1) Configuração da faixa de detecção (sensibilidade)

Faixa de detecção é o termo usado para descrever os raios da detecção mais ou menos circularzona produzida no solo após montar o sensor de luz a uma altura de 2,5m, gire ocontrole de alcance totalmente no sentido anti-horário para selecionar o alcance mínimo (raios de aproximadamente 1 m) e totalmenteno sentido horário para selecionar o alcance máximo (raios de aproximadamente 10 m).

NOTA: a distância de detecção acima é obtida no caso de uma pessoa com altura entre 1,6m e 1,7mcom figura intermediária e se move a uma velocidade de 1,0 ~ 1,5m/seg. se a estatura, figura e velocidade de movimento da pessoamudar, a distância de detecção também mudará.
Em diferentes casos, a sensibilidade das luzes apresenta certo desvio.

Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriadomas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado porfolhas e cortinas sopradas, pequenos animais ou interferência da rede elétrica e equipamentos elétricos.
Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funciona normalmente,tente diminuir a sensibilidade adequadamente e depois teste-a.

Soluções para evitar a interferência de pulso da rede de energia nos produtos:
Devido à diferença da rede de energia de interferência regional, o pulso de interferência éincerto, portanto, não é sugerido que o usuário ajuste a sensibilidade ao máximo quandoUsando.Sugestão: Instale e ajuste o sensível na distância apropriadausando, não defina a sensibilidade máxima para evitar operação incorreta.

Lembrete amigável: ao instalar dois ou mais micro-ondas juntos, é necessário manter 4 metrosum do outro, caso contrário a interferência entre eles levará a uma reação de erro.

(2) Configuração de tempo

A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 14seg(20seg)(voltatotalmente no sentido anti-horário) e no máximo 12 min (30 min) (gire totalmente no sentido horário). Gire o dialmude 2 para “ON”, o tempo mínimo de atraso é de 20 segundos; coloque-o em “2”, o atraso mínimoo tempo é de 14 segundos. Gire o dial 1 para “ON”, o tempo máximo de atraso é de 12 minutos;gire para “1”, o tempo máximo de atraso é de 30 minutos. Qualquer movimento detectado antes desteo tempo decorrido reiniciará o cronômetro. Recomenda-se selecionar o menor tempo paraajustar a zona de detecção e realizar o teste de caminhada.

NOTA: Depois que a luz se apaga, leva aprox. 1 segundo antes de poder começar a detectar movimentode novo. A luz só acenderá em resposta ao movimento depois de decorrido este período.

É principalmente para o ajuste do tempo de atraso a partir do momento em que o sinal é detectado e o acendimento automático da luzaté a luz desligar automaticamente. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor você diminuir otempo de atraso para economia de energia, já que o sensor de micro-ondas tem a função de contínuodetecção, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso reiniciará o temporizador e oa luz continuará acesa apenas se houver humano na faixa de detecção.

(3)Configuração de controle de luz

O limite de resposta à luz escolhido pode ser infinitamente de aprox. <10 - >2000lux. Vire-ototalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer em cerca de 10 lux. Vire-o completamenteno sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. O botão deve ser girado totalmenteno sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.

Nota: Não ajuste excessivamente os três botões funcionais. Isso porque os trêsbotões funcionais foram conectados diretamente aos componentes, há uma pequena rolha emcada um dos três componentes, quando você ajusta os botões do início ao fim, o excessogirar danificará a rolha e levará a uma rotação ininterrupta de 360 ​​°. A faixa de ajustelimite é 270°, preste atenção a isso.

• Passo 3 Coloque a base do produto no teto para fazer a marca de perfuração (conforme Fig.4)
• Passo 4 Instale o produto no local marcado (conforme Fig.5)

• Passo 5 Bata o parafuso de expansão de plástico no furo que você fez (como Fig.6)
• Passo 6 Coloque a linha de alimentação através do orifício da linha para conectar a fiação (como Fig.7)

Diagrama de fios de conexão

K1 e K2 são equivalentes a um interruptor, eletricidade de L para K1 e saída de K2. Conecte ao laod, a outra extremidade de N. Carga máxima é 200 W (220 V)

• Passo 7 Fixe a base do produto no local selecionado com os parafusos (conforme Fig.8)

• Passo 8 Fixe o abajur do PC na base com os parafusos (conforme Fig.9)

A falha e a solução

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

●Por favor confirme com uma instalação profissional.
●Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
●A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas.
Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
