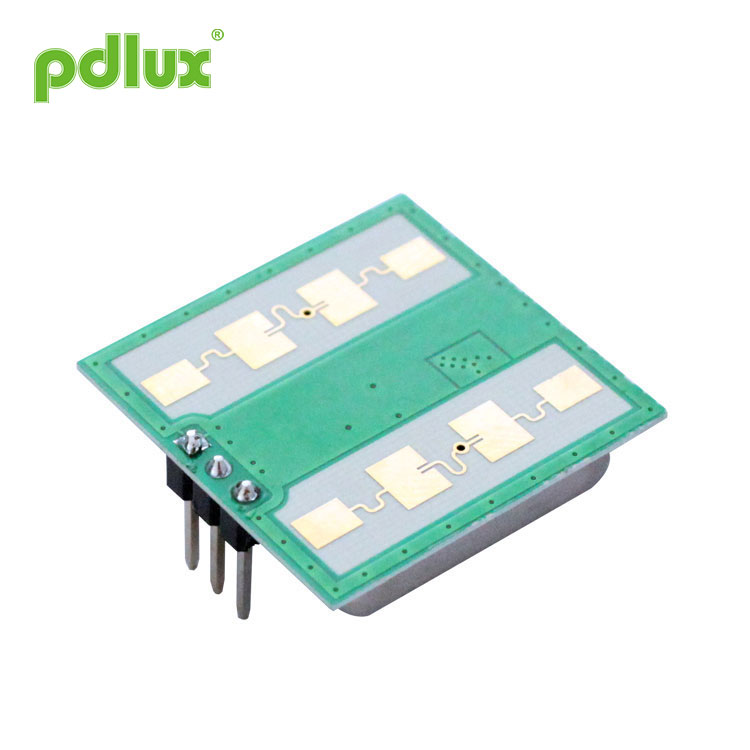

PDLUX PD-V11 OEM / ODM 24,125 GHz Módulo Switch Inteligente Microondas Doppler Sensor CDM324
PDLUX PD-V11 OEM / ODM 24.125 GHz Módulo de Comutação Inteligente Sensor Doppler de Microondas CDM324 é um módulo transceptor Doppler Bi-estático de Banda K. É um Oscilador de Ressonador (CRO) embutido. Este módulo, V11 adota Antena de Plano Plano, adequado para montagem na parede. Pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega de flanco. Seu desempenho é superior ao dos sensores do mercado.
Modelo:PDLUX PD-V11
Enviar consulta
PDLUX PD-V11 OEM / ODM 24,125 GHz Módulo Switch Inteligente Microondas Doppler Sensor CDM324
|
Application of PDLUX PD-V11 OEM / ODM 24,125 GHz Módulo Switch Inteligente Microondas Doppler Sensor CDM324
PDLUX PD-V11 OEM / ODM 24,125 GHz Módulo Switch Inteligente Microondas Doppler Sensor CDM324 is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V11 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Este módulo é idealmente adequado para sensor de ocupação em interruptores de iluminação automáticos. Também pode ser usado para detectores de intrusão montados no teto. De acordo com EN 300440-V2.1.1ã € EN 62479:2010, diretiva RED-2014/53 / eu De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS-2011/65 / eu De acordo com a diretiva REACH-1907/2006 / ec |
Parâmetro |
Notas |
Min |
Typ |
Máx. |
Unidades |
Configuração de frequência |
1 |
24.050 |
24.125 |
24.250 |
GHz |
Potência irradiada (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
Tempo de acomodação |
|
5 |
10 |
20 |
μSec |
Força do sinal recebido |
2 |
150 |
200 |
250 |
μVp-p |
Ruído |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
Tensão de alimentação |
|
4.75 |
5.0 |
5.25 |
VDC |
VCO |
|
0.5 |
|
2 |
V |
Consumo atual |
|
25 |
35 |
45 |
mA |
Freqüência de Repetição de Pulso |
4 |
1.8 |
2.0 |
3.0 |
KHz |
Largura do pulso |
4 |
10 |
20 |
30 |
μSec |
Temperatura de operação |
|
-20 |
25 |
60 |
℃ |
Peso |
|
3.7 |
4.1 |
4.5 |
g |
Nota 1: As emissões irradiadas são projetadas para atender às regras da FCC.
Note2:The Força do sinal recebido(RSS) is measured at the total 1 Ways path loss of 70dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
