PDLUX PD-V12 24,125 GHz Módulo Sensor de Microondas com Detecção Móvel Inteligente de Reconhecimento Facial 24G CDM324

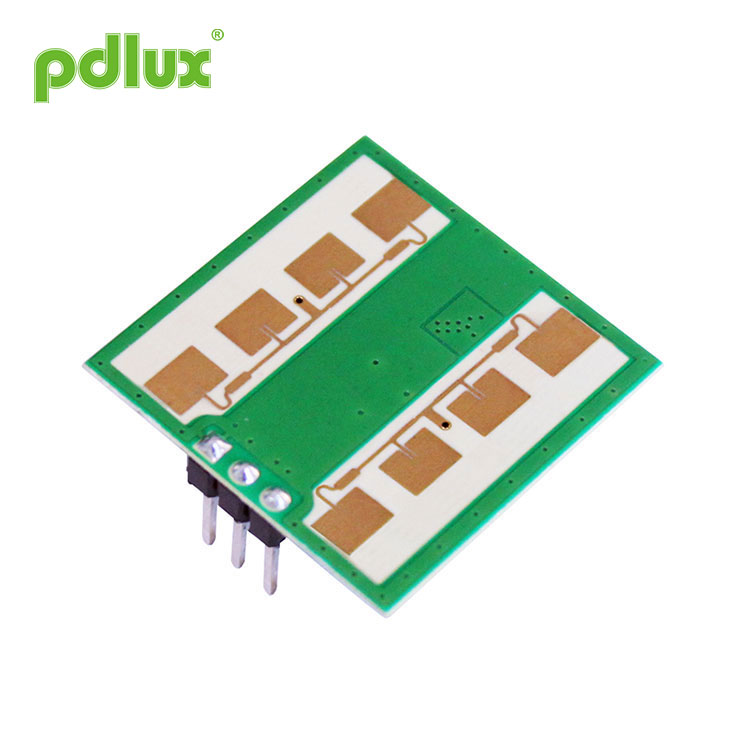

PDLUX PD-V12 24.125GHz Módulo Sensor de Microondas com Detecção Móvel Inteligente 24G CDM324 é um módulo transceptor Doppler Bi-estático de Banda K. É Resonator Oscillator (CRO) embutido. Este módulo, PD-V12 adota antena plana, adequada para montagem em parede. Pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega de flanco. Seu desempenho é superior ao dos sensores do mercado.
Modelo:PDLUX PD-V12
Enviar consulta
PDLUX PD-V12 24,125 GHz Módulo Sensor de Microondas com Detecção Móvel Inteligente de Reconhecimento Facial 24G CDM324
 |
Application of PDLUX PD-V12 24,125 GHz Módulo Sensor de Microondas com Detecção Móvel Inteligente de Reconhecimento Facial 24G CDM324 â— Interruptor inteligente â— Interruptor de parede â— Detecção de intruso PDLUX PD-V12 24,125 GHz Módulo Sensor de Microondas com Detecção Móvel Inteligente de Reconhecimento Facial 24G CDM324 is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Este módulo é idealmente adequado para sensor de ocupação em interruptores de iluminação automáticos. Também pode ser usado para detectores de intrusão montados no teto. De acordo com EN 300440-V2.1.1ã € EN 62479：2010, diretiva RED-2014/53 / EU De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS - 2011/65 / EU De acordo com a diretiva REACH - 1907/2006 / EC |
|
Parâmetro |
Notas |
Min |
Typ |
Máx. |
Unidades |
|
Tensão de alimentação |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Consumo atual |
Icc |
20 |
35 |
38 |
mA |
|
Modo de operação |
Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA |
||||
|
Largura do pulso |
Tpulse |
10 |
μs |
||
|
Temperatura de operação |
Principal |
-30~+85+100（Máx..） |
℃ |
||
|
Temperatura de armazenamento |
Tstg |
-10 |
+60 |
℃ |
|
|
Tempo Estável |
|
<5 |
μSec |
||
|
Configuração de frequência |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Potência irradiada (EIRP) |
Beicinho |
<2.0 |
<2,5 |
<3,0 |
mW |
|
Umidade do ambiente de armazenamento |
45% ~ 65% |
RH |
|||
WARNING: The actual detection range of PDLUX PD-V12 24,125 GHz Módulo Sensor de Microondas com Detecção Móvel Inteligente de Reconhecimento Facial 24G CDM324 is related to the signal amplification gain of the circuit, the overall layout of the PCBA and the threshold of the MCU.
Nota1: As emissões irradiadas são projetadas para atender às regras da FCC e CE.
Nota2: A intensidade do sinal recebido (RSS) é medida na perda total do caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
