PDLUX PD-V11H 24.125 GHz por radar de micro-ondas Detecção de movimento humano Reconhecimento automático da face da porta Sensor de velocidade por radar Doppler 24G

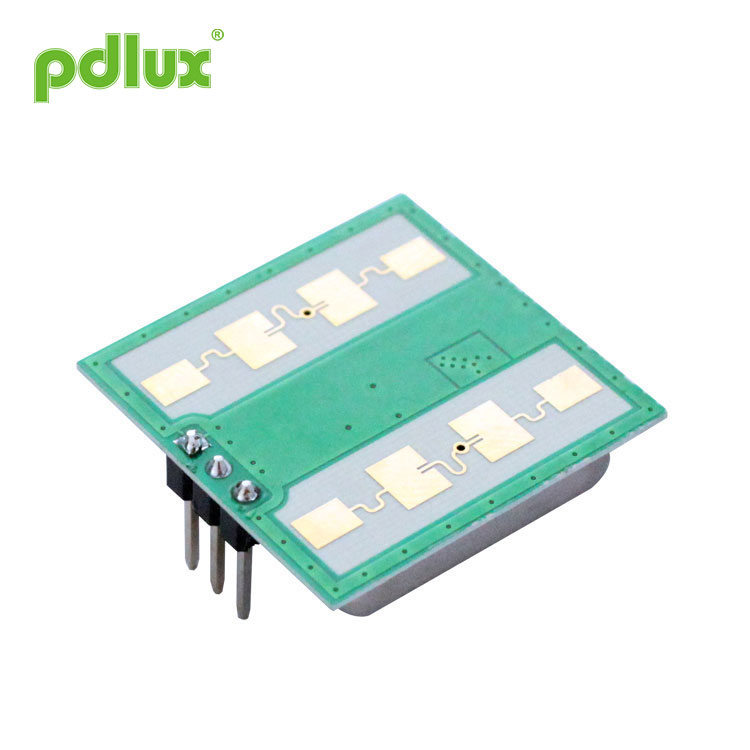

O PDLUX PD-V11H 24.125 GHz por radar de micro-ondas Detecção de movimento humano com reconhecimento automático da face da porta O sensor de velocidade por radar Doppler 24G é um módulo transceptor doppler K-band. Esta é uma antena plana de nosso próprio projeto, desenvolvendo um layout com transmissões e recepções bem combinadas.
Modelo:PDLUX PD-V11H
Enviar consulta
PDLUX PD-V11H 24.125 GHz por radar de micro-ondas Detecção de movimento humano Reconhecimento automático da face da porta Sensor de velocidade por radar Doppler 24G
|
Aplicativo
|
The PDLUX PD-V11H 24.125 GHz por radar de micro-ondas Detecção de movimento humano Reconhecimento automático da face da porta Sensor de velocidade por radar Doppler 24G is K-band doppler transceiver module. This is a flat antenna of our own design develop a layout with well-matched transmissions and receptions.
Recalculamos e reorganizamos o layout interno para torná-lo mais significativo. Faça com que a frequência principal do sensor seja mais estável. Estas são as nossas patentes de design para uma ampla gama de temperaturas ambientes.
O V11-H tem menor ruído, maior resolução e maior sensibilidade. Função antiestática integrada. Em comparação com produtos similares tradicionais, o desempenho é mais estável e confiável.
V11-M e V11-L são sensibilidades diferentes que podem ser personalizadas de acordo com as necessidades do usuário.
Esta série de módulos de sensores é ideal para iluminação automática. Sensor de detecção de intrusão de comportamento de domínio de segurança. De acordo com EN 300440-V2.1.1ã € EN 62479：2010 diretiva RED - 2014/53 / UE De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS - 2011/65 / EU De acordo com a diretiva REACH - 1907/2006 / EC |
|
Parâmetro |
Notas |
Min |
Typ |
Máx. |
Unidades |
|
Tensão de alimentação |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Consumo atual |
Icc |
20 |
35 |
38 |
mA |
|
Modo de operação |
Alimentado por PW, pode controlar a corrente de trabalho em 3-15mA |
||||
|
Freqüência de Repetição de Pulso |
1-10 |
KHz |
|||
|
Temperatura de operação |
Principal |
-30~+85+100（Máx..） |
℃ |
||
|
Temperatura de armazenamento |
Tstg |
-10 |
+60 |
℃ |
|
|
Tempo estável |
|
<5 |
μSec |
||
|
Configuração de frequência |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Potência irradiada (EIRP) |
Beicinho |
<2.0 |
<2,5 |
<3,0 |
mW |
|
Largura do pulso |
>3μSec |
||||
|
Umidade do ambiente de armazenamento |
45% ~ 65% |
RH |
|||
Nota 1: As emissões irradiadas são projetadas para atender às regras da FCC.
Nota2: A intensidade do sinal recebido (RSS) é medida na perda total do caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
