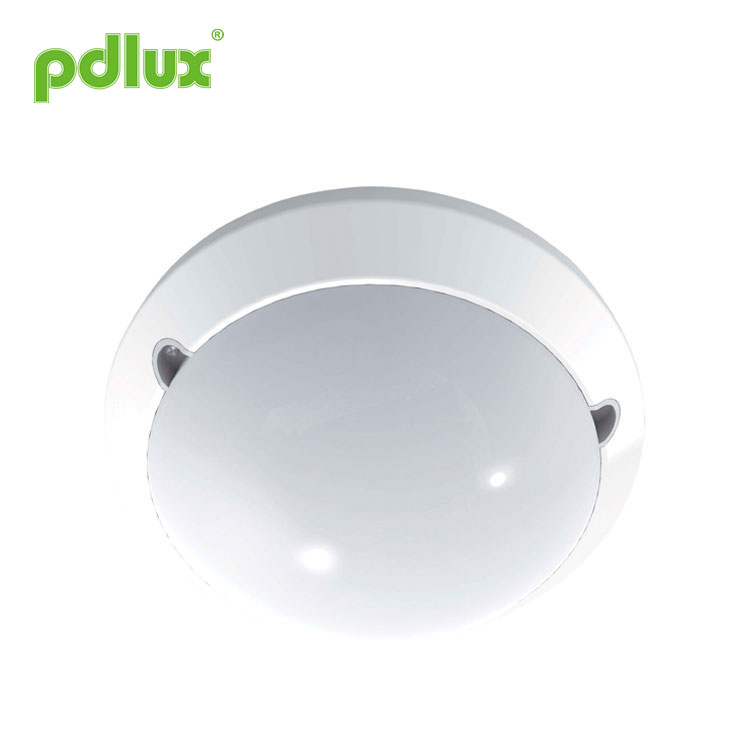

Luz de teto LED com sensor de movimento de microondas por radar

Instrução da lâmpada do sensor de micro-ondas PD-LED2004-G

Resumo

Este é um sensor de micro-ondas que alterna luzes LED controladas. O sensor de micro-ondas foi embutido na lâmpada, possui 98 unidades de LEDs de alto brilho em seu interior, com potência total de 16 watts. Quando a luz está acesa, o fluxo luminoso será superior a 800 lm, equivalente ao dobro da lâmpada incandescente de 60 watts (≈400lm). O interruptor do sensor de micro-ondas é um novo tipo de interruptor automático que vem após o interruptor de voz e o interruptor do sensor infravermelho. A forma de detecção tem as vantagens abaixo em comparação com outras: 1. detecção sem contato, 2. Adequado para ambientes ruins, imune a temperatura, umidade, ruído, ar, poeira, luz... 3. Capacidade de interferência de RF, 4.

Potência de transmissão de apenas 0,2 mW. Não prejudicará o corpo humano. Instalação simples + fiação fácil.

Adotamos esses interruptores de sensor avançado e sensível no controle de iluminação, permitindo que a luz acenda automaticamente quando alguém chega, desligue automaticamente quando alguém sai. Além do uso generalizado em escadas de corredores, salas de estar e quartos, também pode ser instalado no banheiro.

O interruptor do sensor de micro-ondas integrado pode penetrar em plástico, vidro e madeira. Portanto, pode ser instalado em lâmpadas de vidro ou plástico. Isso permite a aplicação do interruptor do sensor de micro-ondas em diferentes estilos de luzes para controle de energia. Agora, podemos fornecer uma variedade de lâmpadas LED com sensor de micro-ondas para atender às necessidades de diferentes pessoas com diferentes preferências.

Especificações

Fonte de alimentação: 100-240V/CA
Frequência de energia: 50/60Hz
Carga nominal: 16W máx.(230V/AC 50Hz)
Sistema HF: onda elétrica CW de 5,8 GHz, banda de onda ISM
Potência de transmissão: <0,2mW
Configuração de tempo: 14seg (S2=OFF) a 12min (S1=ON) (ajustável)
14seg (S2=OFF) a 30min (S1=OFF) (ajustável)
20seg (S2=ON) a 12min (S1=ON) (ajustável)
20seg (S2=ON) a 30min (S1=OFF) (ajustável)
Faixa de detecção: 1-10m (raios) (ajustável)
Controle de luz: 10-2000LUX (ajustável)
Potência em espera: <0,9 W
Ângulo de detecção: 360°
Fluxo luminoso: 800lm (branco quente)
830lm (branco frio)
Altura de instalação: 2,5-3,5 m (montagem no teto)
Peso: cerca de 1,43 kg

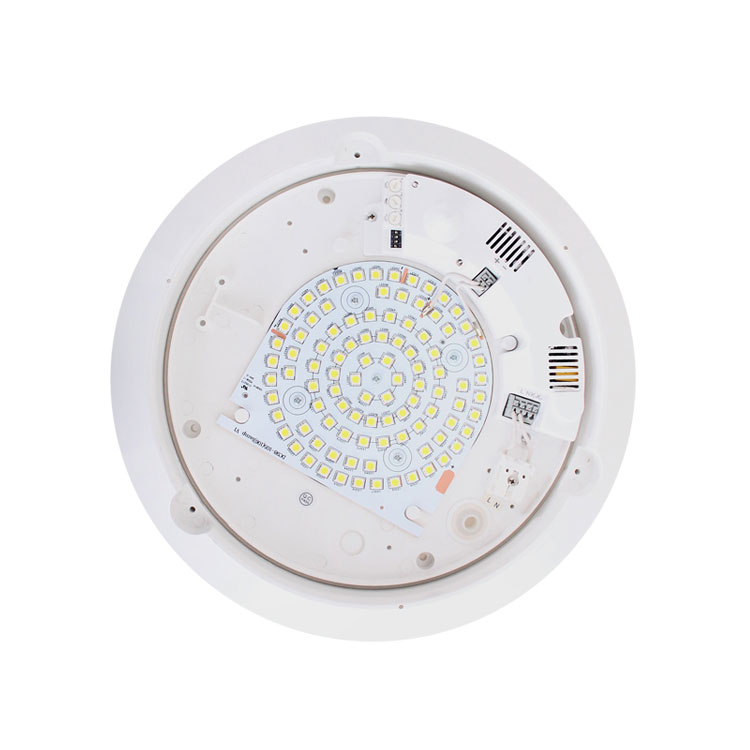

Parte da lâmpada
Quantidade de LED: 98 PCS
Especificações do LED: T5050

Informações do sensor

Espectrograma

Quando a luz está acesa, o fluxo luminoso será superior a 800 lm, equivalente ao dobro da lâmpada incandescente de 60 watts (≈400lm).

Procedimento de instalação

Nota: Por favor, traga as seguintes ferramentas

• Passo 1 Desaperte o parafuso para retirar o abajur (como segue:  o produto deve ser separado em duas partes como A e B)

• Passo 2 Gire os botões para as condições ideais (como Fig.2)

O circuito possui chave de código de quatro bits, pode escolher o seguinte.

Quando o brilho ambiente é inferior a cerca de 100LUX (fonte de luz fria), o dispositivo aciona a luz. Se não houver detecção após o tempo de atraso predefinido, a luz entrará no estado de brilho de 10% e manterá esta situação até que haja detecção pela metade maneira, e então a luz ficará mais brilhante.

Você pode predefinir o modo Constantemente LIGADO (efetivo apenas quando ligado), ou seja, é o interruptor principal que controla a luz para ligar ou desligar. Se você ligar ou desligar o interruptor em pouco tempo, ele funcionará como as iluminações comuns. Se você ligar o interruptor por um longo período, a luz ficará constantemente acesa por cerca de 6 horas e depois entrará no estado de detecção. Para desligar o interruptor e depois ligá-lo, você poderá reiniciar o modo Constantemente LIGADO.

Configuração do intervalo de detecção (sensibilidade)

Alcance é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após montar a luz do sensor a uma altura de 2,5 m, girar o controle de alcance totalmente no sentido anti-horário para selecionar o alcance mínimo (raios de aproximadamente 1 m), e totalmente no sentido horário para selecionar o alcance máximo (raios de aproximadamente 10 m).

NOTA: a distância de detecção acima é obtida no caso de uma pessoa que tenha entre 1,6m e 1,7m de altura e figura média e se mova a uma velocidade de 1,0 a 1,5m/seg. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, a distância de detecção também mudará.

Em diferentes casos, a sensibilidade das luzes apresenta certo desvio.

Ao usar este produto, ajuste a sensibilidade para a posição apropriada que você precisa. Não ajuste a sensibilidade ao máximo, para evitar que o produtonão funciona normalmente causado por movimento errado. Como a sensibilidade é muito alta, detecta facilmente o movimento errado pelo vento soprando folhas e cortinas, pequenos animais e o movimento errado por interferência da rede elétrica e equipamentos elétricos. Todos aqueles que indicam que o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.

A distância de detecção pode ser multiplicada pela reflexão no campo eletromagnético de micro-ondas pelos materiais de metal ou vidro. Assim, diminua a sensibilidade para atingir a distância de detecção apropriada. Nunca gire o botão SENS para o valor máximo para evitar a detecção de erros. Além disso, o ambiente circundante levará a ações de erro, por ex. os automóveis que passam ou os objetos errantes provocados pelo vento. Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário, a interferência entre eles causará erro.

Configuração de tempo

A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 14 segundos (girar totalmente no sentido anti-horário) e no máximo 12 minutos (30 minutos) (girar totalmente no sentido horário). Qualquer movimento detectado antes desse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajuste da zona de detecção e realização do teste de caminhada.

NOTA: Depois que a luz se apaga, leva aprox. 1 segundo antes de começar a detectar movimento novamente. A luz só acenderá em resposta ao movimento após esse período ter decorrido.

É principalmente para o ajuste do tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes de decorrido o tempo de atraso irá reiniciar o cronômetro e a luz continuará acesa somente se houver humano na faixa de detecção.

Configuração de controle de luz

O limite de resposta à luz escolhido pode ser infinitamente de aprox. 10-2000lux.
Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer em cerca de 10 lux.
Gire-o totalmente no sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. O botão deve ser girado totalmente no sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.

Nota: Não ajuste excessivamente os três botões funcionais. Isso ocorre porque os três botões funcionais foram conectados diretamente aos componentes, há um pequeno batente em cada um dos três componentes, quando você ajusta os botões do início ao fim, o giro excessivo danificará o batente e levará ao 360° virar sem parar. O limite do intervalo de ajuste é 270°. Preste atenção a isso.

• Passo 3 Coloque a base do produto no teto para fazer a marca de perfuração (conforme Fig.4)
• Passo 4 Instale o produto no local marcado (conforme Fig.5)

• Passo 5 Bata o parafuso de expansão de plástico no furo que você fez (como Fig.6)
• Passo 6 Coloque a linha de alimentação através do orifício da linha para conectar a fiação (como Fig.7)

Diagrama de fios de conexão

K1 e K2 são equivalentes a um interruptor, eletricidade de L para K1 e saída de K2. Conecte ao laod, a outra extremidade de N. Carga máxima é 200 W (220 V)

• Passo 7 Fixe a base do produto no local selecionado com os parafusos (conforme Fig.8)

• Passo 8 Fixe o abajur do PC na base com os parafusos (conforme Fig.9)

A falha e a solução

NOTA: a saída de alta frequência deste sensor é <0,2mW - isso é apenas um 5.000 da potência de transmissão de um telefone celular ou da saída de um forno micro-ondas.

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

●Por favor confirme com uma instalação profissional.
●Por favor, desligue a fonte de alimentação antes das operações de instalação e remoção.
●Certifique-se de ter desligado a energia por motivos de segurança.
●A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas.
Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
