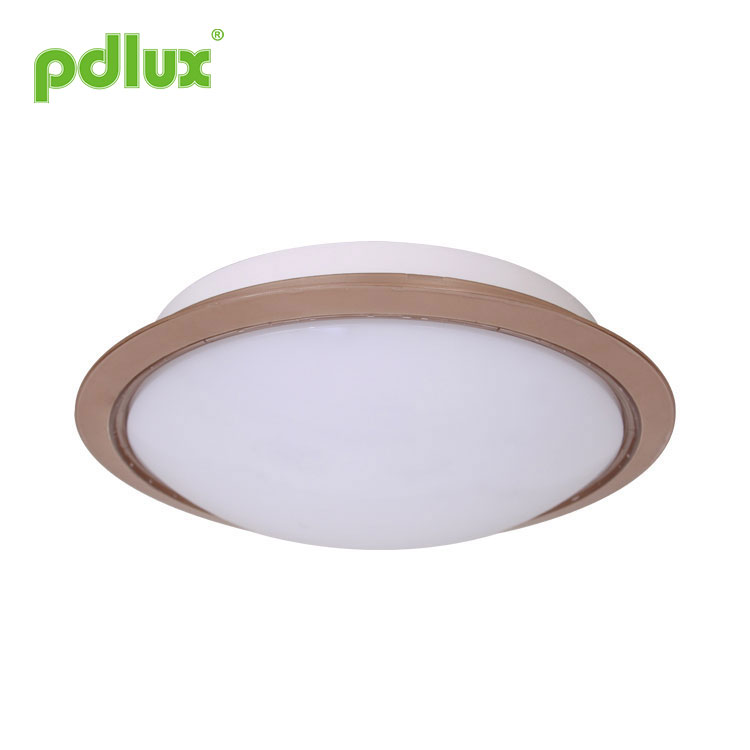

Lâmpada de sensor móvel de radar

Instruções da lâmpada do sensor de micro-ondas PD-LED2034

Resumo

Este é um sensor de micro-ondas que alterna luzes LED controladas, o sensor de micro-ondas foi embutido na lâmpada, possui 120pcs LEDs de alto brilho em seu interior, com potência total de 19 watts. Quando a luz estiver acesa, o fluxo luminoso será superior a 800 lm, equivalente ao dobro de uma lâmpada incandescente de 60 watts (≈400lm). O interruptor do sensor de micro-ondas é um novo tipo de interruptor automático que vem após o interruptor de voz e o interruptor do sensor infravermelho. O modo de detecção tem as vantagens abaixo em comparação com outros, como segue: 1. detecção sem contato, 2. Adequado para ambientes ruins, imune a temperatura, umidade, ruído, ar, poeira, luz…3. Capacidade de interferência de RF, 4.
Potência de transmissão de apenas 0,3 mW, não prejudicará o corpo humano. Instalação simples + fiação fácil.

Adotamos este sensor avançado sensível no controle de iluminação, permitindo que a luz acenda automaticamente quando alguém chega, desligue automaticamente quando alguém sai. Além do uso generalizado em escadas de corredores, salas de estar e quartos, também pode ser instalado no banheiro.

O interruptor do sensor de micro-ondas integrado pode penetrar em plástico, vidro e madeira. Portanto, pode ser instalado em lâmpadas de vidro ou plástico. Isso permite a aplicação do interruptor do sensor de micro-ondas em diferentes estilos de luzes para energia
ao controle. Agora, podemos fornecer uma variedade de lâmpadas LED com sensor de micro-ondas para atender às necessidades de diferentes pessoas com preferências diferentes.

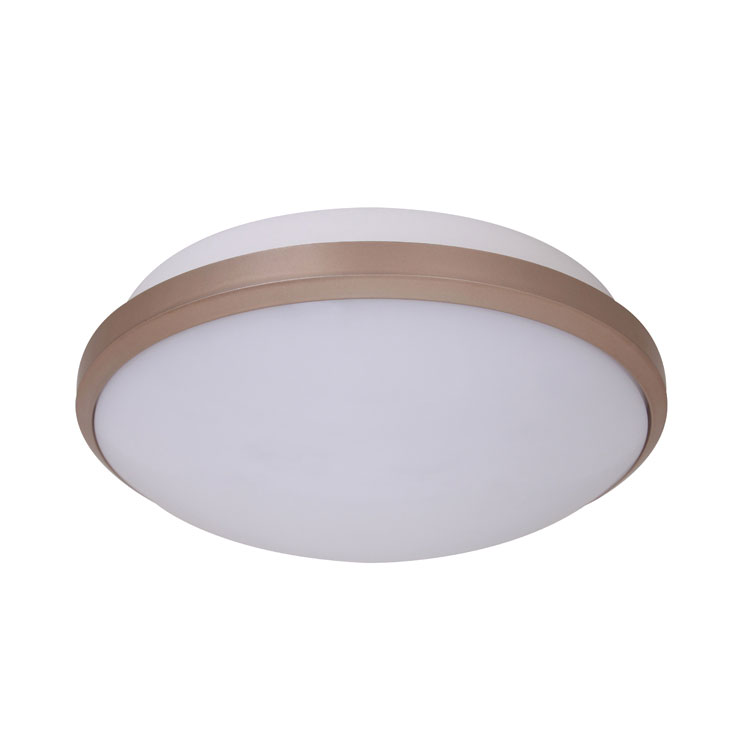

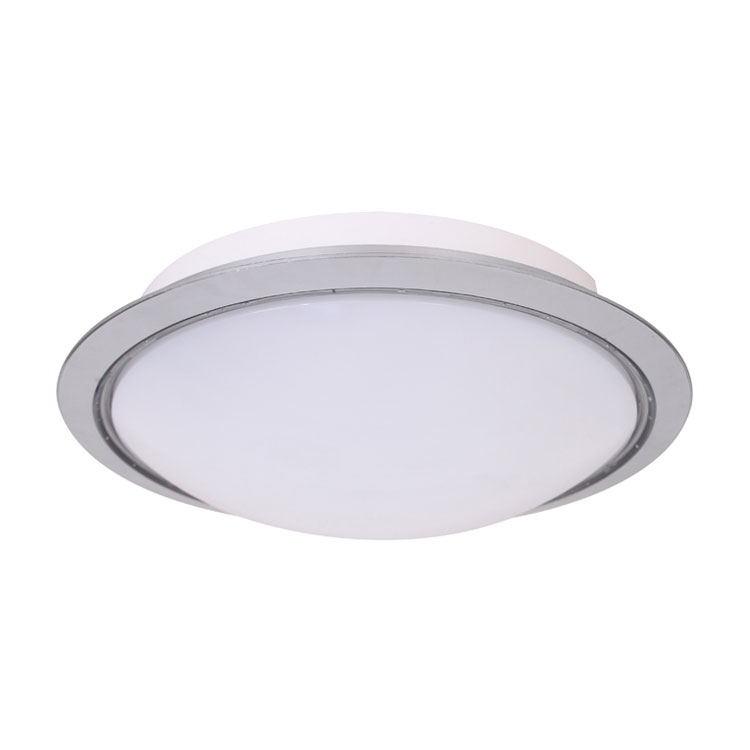

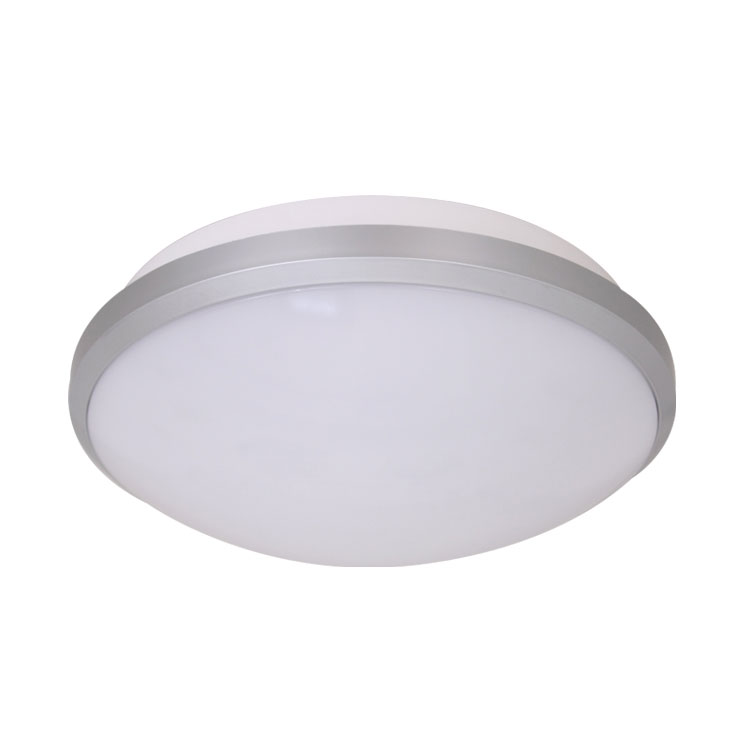

Esta lâmpada foi concebida com diversas colocações, nomeadamente, a lâmpada LED pura sem sensor; a lâmpada LED automática com sensor; a lâmpada LED automática com bateria reserva que é a Função de Emergência (PD-LED2034-D).

Nome de cada parte

Especificações

Fonte de alimentação: 100-240V/CA
Frequência de energia: 50/60Hz
Fião avaliado: 19W máx.
Sistema HF: 5,8 GHz
Configuração de tempo: 8seg a 12min (ajustável)
Faixa de detecção: 1-10m (raios) (ajustável)
Controle de luz: 10-2000LUX (ajustável)
Ângulo de detecção: 360°
Potência de transmissão: <0,3mW
Potência em espera: <0,9 W
Fluxo luminoso: 850lm (branco quente)
660lm (branco frio)
Proteção: Classe2
Material: Corpo:PC Abajur:PC
Temperatura de trabalho: -20~+55℃
Altura de instalação: 2,5-3,5 m (montagem no teto)
Quantidade de LED: 120 PCS (T5050)

Configuração do intervalo de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, gire o controle do alcance de detecção totalmente no sentido anti-horário para selecionar o alcance mínimo de detecção (aprox. raios de 0,1 m) e totalmente no sentido horário para selecionar o alcance máximo de detecção (raios de aproximadamente 10 m).

NOTA: o alcance de detecção acima é obtido no caso de uma pessoa que tem entre 1,6m e 1,7m de altura, figura média e se move a uma velocidade de 1,0 a 1,5m/s. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, o alcance de detecção também mudará.
Em diferentes casos, a sensibilidade das luzes apresenta certo desvio.

Soluções para evitar a interferência de pulso da rede de energia nos produtos:
Devido à diferença de rede de energia de interferência regional, o pulso de interferência é incerto, portanto, não é sugerido que o usuário ajuste a sensibilidade ao máximo ao usar. Sugestão: instale e ajuste a sensibilidade na distância apropriada usando, não defina a sensibilidade máxima para evitar operação incorreta.

ATENÇÃO: Ao usar este produto, ajuste a sensibilidade para uma posição apropriada que você precisa, não ajuste a sensibilidade ao máximo, para evitar que o produto não funcione normalmente causado por movimento errado. Como a sensibilidade é muito alta, detecte facilmente o erro movimento causado pelo vento soprando folhas e cortinas, pequenos animais e movimento errado por interferência na rede elétrica e equipamentos elétricos. Tudo isso indica que o produto não funciona normalmente!
Quando o produto não funcionar normalmente, tente diminuir a sensibilidade adequadamente e depois teste-o.

A distância de detecção pode ser multiplicada pela reflexão no campo eletromagnético de micro-ondas pelos materiais de metal ou vidro. Assim, diminua a sensibilidade para alcançar a distância de detecção apropriada. Nunca gire o botão SENS para o valor máximo para evitar detecção de erros. Além disso, o ambiente circundante levará a ações de erro, por exemplo. os automóveis que passam ou os objetos errantes causados ​​pelo vento. Os produtos devem ser instalados a mais de 4 metros um do outro, caso contrário a interferência entre eles causará erro.

O uso adequado do potenciômetro de sensibilidade: como mostra a fotografia, o botão é especializado em ajustar a sensibilidade. Quando usado, o usuário pode ajustar o botão para o meio. , você não precisa ajustá-lo. Se você achar que está baixo, poderá ajustá-lo mais alto de maneira adequada. Devido a algum ambiente que levou a ações erradas, como passagem de carro, vento fazendo objetos voarem e assim por diante (como fig.2 fig3), recomendamos que a sensibilidade não tenha sido ajustada ao máximo.

Configuração de tempo

A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 8 segundos (girar totalmente no sentido anti-horário) e no máximo 12 minutos (girar totalmente no sentido horário). Qualquer movimento detectado antes desse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajustar a zona de detecção e realizar o teste de caminhada.

NOTA: Depois que a luz se apaga, leva aprox. 1 segundo antes de começar a detectar movimento novamente. A luz só acenderá em resposta ao movimento depois que esse período tiver decorrido.

Serve principalmente para ajustar o tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso reiniciará o cronômetro e a luz continuará acesa somente se houver um ser humano no alcance de detecção.

Aviso: no processo de teste de instalação, afaste-se da lâmpada do sensor, pois ela acenderá assim que detectar você ou a equipe de teste.

Mantenha uma certa distância da lâmpada do sensor durante o teste, caso contrário, a lâmpada do sensor acenderá assim que detectar você no alcance de detecção.

Configuração de controle de luz

O limite de resposta à luz escolhido pode ser infinitamente de aprox. 10-2000lux. Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer com cerca de 10 lux. Gire-o totalmente no sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. O botão deve ser girado totalmente no sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.

O botão LUX é usado para ajustar a lâmpada do sensor onde pode ser ligada pelo sensor, além disso, podemos escolher o local adequado de acordo com as necessidades do cliente.

Mude o local da transdução de luz para um local onde a luz do dia seja visível.

Nota: Não ajuste excessivamente os três botões funcionais.

1. Por favor, mantenha-o longe das crianças durante a instalação.
2. Evite ser instalado onde a temperatura ou umidade for alta.
3. Desligue a energia antes da instalação.

• Passo 1 Separe a lâmpada em duas partes: A e B.

• Passo 2 Gire os botões para as condições ideais
(Por favor, defina as configurações de acordo com a parte FUNCTION mencionada acima.).
• Passo 3 Coloque a base do produto no teto para fazer a marca de perfuração.
• Passo 4 Instale o produto no local marcado.
• Passo 5 Insira o parafuso de expansão de plástico no furo que você fez.
• Passo 6 Coloque a linha de alimentação através do orifício da linha para conectar a fiação.
• Passo 7 Fixe a base do produto no local selecionado com os parafusos.
• Passo 8 Gire o abajur no sentido horário na base. Instalação concluída.

A falha e a solução

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os LEDS da mesma classificação.

●Por favor confirme com uma instalação profissional.
●Por favor, desligue a fonte de alimentação antes das operações de instalação e remoção.
●Certifique-se de ter desligado a energia por motivos de segurança.
●A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas. Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
