Instrução da lâmpada do sensor de microondas PD-LED2042Z

Resumo

Este é um sensor de micro-ondas que alterna luzes LED controladas, o sensor de micro-ondas foi embutido na luz, tem 72 unidades de LEDs de alto brilho no interior, com potência total de 10,5-12 watts. Quando a luz estiver acesa, o fluxo luminoso será superior a 550 lm, lâmpada incandescente de 60 watts (≈400lm) e a vida útil excederá 50.000 horas. Adotamos esse sensor avançado sensível no controle de iluminação, permitindo que a luz acenda automaticamente quando alguém chegar e desligue automaticamente quando alguém sair. Além de ser amplamente utilizado em escadas de corredores, salas e quartos, também pode ser instalado em banheiros.

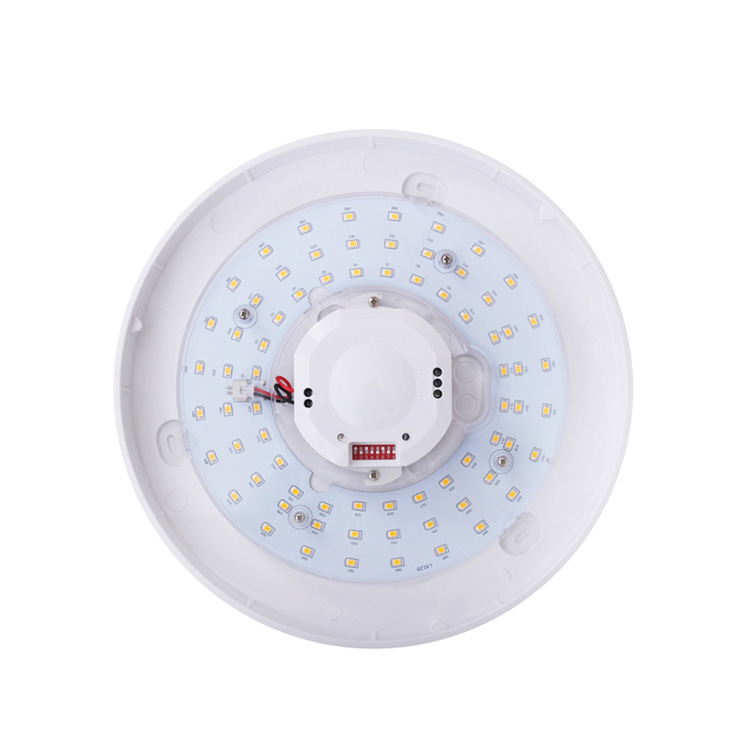

Nome de cada parte

Especificações

Fonte de energia: 100-240 VCA
Frequência de energia: 50/60Hz
Carga nominal: 10,5-12W máx.
Sistema HF: onda elétrica CW de 5,8 GHz, banda de onda ISM
Potência de transmissão: <0,2mW
Configuração de tempo: 15seg±3seg/1min±10seg/
3min±30seg/10min±1min (ajustável)
Controle de luz: 10LUX-50LUX-200LUX-2000LUX
(ajustável)
Faixa de detecção: 2m-6m-14m (diâmetro) (ajustável)
Ângulo de detecção: 360°
Fluxo luminoso: 550lm
Potência em espera: aprox.0,5W
Altura de instalação: 2,5-3,5 m (montagem no teto)
Parte da lâmpada
Quantidade de LED: 72PCS
Especificações do LED: 2835

Informações do sensor

Espectrograma

Função

Modo de configuração um: interruptor DIP

Conforme mostrado abaixo, por S1, S2 para definir o intervalo de detecção, S3, S4, S5 o tempo de atraso, S6, S7, S8 o valor de controle de luz. Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.

(1) Configuração da faixa de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever o diâmetro do círculo aproximado moldado no solo quando instalado a uma altura de 2,5 m. Para definir o interruptor para ON é “1”, para OFF é “0”. Leia à direita a tabela correspondente da posição da chave para o intervalo de detecção.

Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado por folhas e cortinas sopradas, pequenos animais ou pela interferência de energia rede e equipamentos elétricos. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.
O movimento humano causará a indução do sensor, portanto, quando você estiver no teste de função, deixe a região de indução e não faça movimentos para evitar o trabalho contínuo do sensor.

Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros de distância uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.

(2) Configuração de tempo

Pode ser definido de 12 segundos a 11 minutos.
Qualquer movimento detectado antes desse tempo reiniciará o cronômetro. É recomendado selecionar o tempo mais curto para ajustar o intervalo de detecção e para realizar o teste de caminhada. Para definir o interruptor para ON é “1”, para OFF é “0”. Leia à direita mostrada a tabela correspondente da posição da chave para o tempo de atraso.

Serve principalmente para ajustar o tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso reinicializará o cronômetro e a luz continuará acesa somente se houver um ser humano no alcance de detecção.

(3)Configuração de controle de luz

Pode ser definido na faixa de 10~2000 LUX.
Para definir a chave para ON é “1”, para OFF é “0”.
Leia à direita a tabela correspondente da posição do interruptor para o valor de controle de luz.

1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.

Procedimento de instalação

A falha e a solução

Observação: a saída de alta frequência deste sensor é <0,2mW - isso é apenas um 5.000 da potência de transmissão de um telefone celular ou da saída de um forno de micro-ondas.

1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os mesmos LEDS de classificação.

●Por favor confirme com uma instalação profissional.
●Por favor, desligue a fonte de alimentação antes das operações de instalação e remoção.
●Certifique-se de ter desligado a energia por motivos de segurança.
●A operação inadequada causou perdas, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas.
Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
