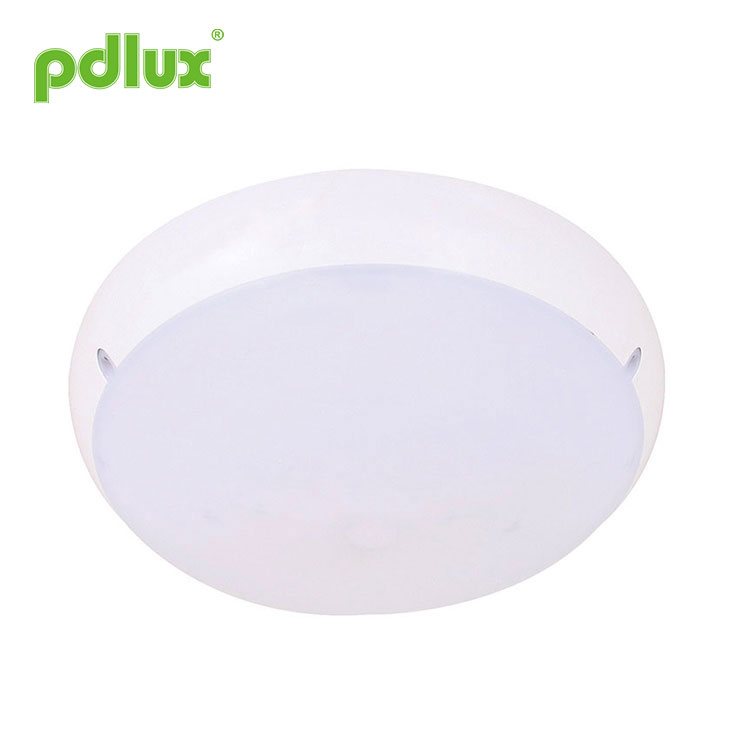

Luz de teto LED redonda para montagem em superfície
Bem-vindo ao comprar nossa lâmpada de teto LED redonda para montagem em superfície. Cada solicitação dos clientes é respondida em 24 horas.
Modelo:PD-LED-205-ADC
Enviar consulta
Instrução de luz do sensor de microondas PD-LED-205-ADC
Resumo
![]() |
Esta é uma luz LED com sensor de micro-ondas inteligente para montagem no teto recém-projetada, com a função extra de fonte de alimentação em emergência. A iluminação é gerenciada automaticamente por alimentação CA direta ou bateria reserva, ou seja, em caso de falha de energia, a bateria reserva será responsável pelo fornecimento de energia de 3,5 watts. Quando a luz estiver acesa, o fluxo luminoso será superior a 2.300 lm, equivalente a quatro vezes o de uma lâmpada incandescente de 60 watts (≈400lm). A bateria reserva pode fornecer energia continuamente por mais de três horas ou até mais no modo de economia de energia do sensor. É amplamente aplicado em corredores, lavabos, saguões de elevadores, etc. Este produto foi projetado com duas configurações: uma é a lâmpada do sensor com a função de fornecer energia em emergência e a outra é a lâmpada do sensor inteligente sem a função de emergência. Você pode fazer compras de acordo com a necessidade prática. Mas na maioria dos casos, é necessário e sábio escolher o primeiro, pois a queda ocasional de energia causará problemas, ou mesmo perigo. |

Especificações
Fonte de alimentação: 120-277 VCA, 50/60 Hz
LED avaliado: 24W máx.(CA)
3,5 W máx. (CC)
Potência de carregamento: <4W máx. (luz apagada e luz acesa)
Capacidade de escravo: 100W máx.
Temperatura de trabalho: -20-+55℃
Sistema HF: 5,8 GHz
Bateria: bateria de lítio 7,4 V / 2000 mAh
Tempo de iluminação contínua: ≥180min
Potência de transmissão: <0,2mW
Configuração de tempo: 10seg a 30min (ajustável)
Faixa de detecção: 2-10m (raios) (ajustável)
Controle de luz: 10-2000LUX (ajustável)
Ângulo de detecção: 360°
Fator de potência: 0,9
Fluxo luminoso: 2200lm(3000K) 2300lm(4000K)
Altura de instalação: 2,5-3,5 m (montagem no teto)
Parte da lâmpada
Quantidade de LED: 144 PCS
Função de emergência
Sensor de informação
Função
Modo de brilho percentual
De acordo com as instruções à direita, através do dial você pode escolher o padrão LUX (<100LUX ou <200LUX) para acionar a porcentagem de brilho. Quando o brilho ambiente for inferior a cerca de 100LUX ou 200LUX, se nenhum sinal for detectado dentro do tempo de atraso predefinido, a lâmpada entrará no modo de brilho de 0% a 30% e permanecerá até que o sinal seja detectado. Você pode ajustar a porcentagem de brilho por meio do botão, pressione o botão uma vez, o brilho aumentará em 10% e o indicador operacional piscará uma vez. quando atingir 30% de brilho, pressione o botão uma vez e ele retornará a 0% de brilho. No modo de semibrilho, quando a luz ambiente atingir o valor de controle de luz para sair, o modo de semibrilho será encerrado automaticamente.
Função indicadora
Indicador vermelho—— Indicador de alimentação CA: Quando conectado à alimentação CA, o indicador acende.
Indicador laranja —— Indicador de carregamento: O indicador acende durante o carregamento e apaga quando totalmente carregado.
Indicador verde—— Indicador de carga total: Bateria cheia, o indicador acende.
Instrução de falha: Indicador de carga constantemente ligado; Indicador de carga total piscando, ou seja, não há bateria ou a bateria quebrou.
Espectrograma
Modo de configuração um: potenciômetro
Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.
(1) Configuração da faixa de detecção (sensibilidade)
Alcance de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, gire o controle de alcance totalmente no sentido anti-horário para selecionar o alcance mínimo (raios de aproximadamente 2 m) e totalmente no sentido horário para selecionar o alcance máximo (raios de aproximadamente 10 m).
NOTA: a distância de detecção acima é obtida no caso de uma pessoa que tenha entre 1,6m e 1,7m de altura e corpo médio e se mova a uma velocidade de 1,0 a 1,5m/seg. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, a distância de detecção também mudará.
Em diferentes casos, a sensibilidade das luzes apresenta certo desvio.
Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado por folhas e cortinas sopradas, pequenos animais ou pela interferência de energia rede e equipamentos elétricos. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o.
Lembrete amigável: ao instalar duas ou mais microondas juntas, é necessário manter 4 metros de distância uma da outra, caso contrário a interferência entre elas levará a uma reação de erro.
(2) Configuração de tempo
A luz pode ser configurada para permanecer acesa por qualquer período de tempo entre aprox. 10seg (girar totalmente no sentido anti-horário) e no máximo 30min (girar totalmente no sentido horário).
Qualquer movimento detectado antes deste tempo decorrido reiniciará o cronômetro. É recomendado selecionar o menor tempo para ajustar a zona de detecção e para realizar o teste de caminhada.
NOTA: Depois que a luz se apaga, leva aprox. 1 segundo antes de começar a detectar movimento novamente. A luz só acenderá em resposta ao movimento depois que esse período tiver decorrido.
Serve principalmente para ajustar o tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso reiniciará o cronômetro e a luz continuará acesa somente se houver um ser humano no alcance de detecção.
(3)Configuração de controle de luz
O limite de resposta à luz escolhido pode ser infinitamente de aproximadamente 10 a 2.000 LUX. Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer em cerca de 10 lux. Gire-o totalmente no sentido horário para selecionar a operação à luz do dia em cerca de 2.000 lux. O botão deve ser girado totalmente no sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.
Nota: Não ajuste excessivamente os três botões funcionais. Isso ocorre porque os três botões funcionais foram conectados diretamente aos componentes, há um pequeno batente em cada um dos três componentes, quando você ajusta os botões do início ao fim, o giro excessivo danificará o batente e levará ao giro de 360°. voltas ininterruptas. O limite da faixa de ajuste é 270°, preste atenção a isso.
1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Selecione o local adequado para instalar.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.
Procedimento de instalação
Nossa lâmpada tem função de sincronização, também pode chamá-la de função "mestre e servo".
"Mestre" está com lâmpada de sensor "Servo" está sem lâmpada de sensor"
Quando a lâmpada "Master" acender, o "Servo" acenderá.
Quando a lâmpada "Mestre" se apagar, a lâmpada "Servo" será desligada.
Se você precisar desta função, o método de conexão é este:
N é para mestre e servo (N paralelo), L é para mestre, K é para servo.
A falha e a solução
Falta | Causa da falha | Solução |
Não funciona com a carga | A iluminação da luz está configurada incorretamente, a carga está quebrada | Ajuste a configuração da carga |
A energia está desligada | Alterar a carga | |
Há um sinal contínuo na região de detecção | Ligue a energia | |
Trabalhe o tempo todo com a carga | O sensor não foi instalado corretamente | Verifique as configurações da área de detecção |
Quando não há sinal de movimento, trabalhe com a carga | Os sensores não foram embalados corretamente porque não conseguem detectar o sinal com segurança | Reinstale a cobertura externa |
O sinal de movimento é detectado pelo sensor (movimento atrás da parede, movimento de pequenos objetos, etc.) | Verifique as configurações da área de detecção | |
Quando há um sinal de movimento, trabalhe com a carga | O corpo em movimento é muito rápido ou a área de detecção é muito pequena | Verifique as configurações da área de detecção |
Declaração da FCC
1. Este dispositivo está em conformidade com a Parte 15 das Regras da FCC. A operação está sujeita às duas condições a seguir:
(1) Este dispositivo não pode causar interferência prejudicial.
(2) Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam causar operação indesejada.
2. Alterações ou modificações não aprovadas expressamente pela parte responsável pela conformidade podem anular a autoridade do usuário para operar o equipamento.
NOTA: Este equipamento foi testado e está em conformidade com os limites para um dispositivo digital Classe B, de acordo com a Parte 15 das Regras da FCC. Esses limites foram projetados para fornecer proteção razoável contra interferências prejudiciais em uma instalação residencial.
Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e usado de acordo com as instruções, pode causar interferência prejudicial às comunicações de rádio. No entanto, não há garantia de que não ocorrerá interferência em uma instalação específica. Se este equipamento causar interferência prejudicial à recepção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, o usuário é incentivado a tentar corrigir a interferência por meio de uma ou mais das seguintes medidas:
● Reoriente ou reposicione a antena receptora.
● Aumente a separação entre o equipamento e o receptor.
● Conecte o equipamento a uma tomada em um circuito diferente daquele ao qual o receptor está conectado.
● Consulte o revendedor ou um técnico de rádio/TV experiente para obter ajuda.
1.Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.
3.Quando os LEDS em série estão danificados, você precisa de um técnico experiente para reparar usando os LEDS da mesma classificação.
1. Ao sair da fábrica, a bateria está desconectada. Conecte a bateria ao usar o produto.
2.Quando não usar o produto ou conservá-lo por muito tempo, desconecte a bateria.
3.É melhor você escolher a bateria do mesmo modelo para substituir, se necessário.
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.
Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas.
Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
