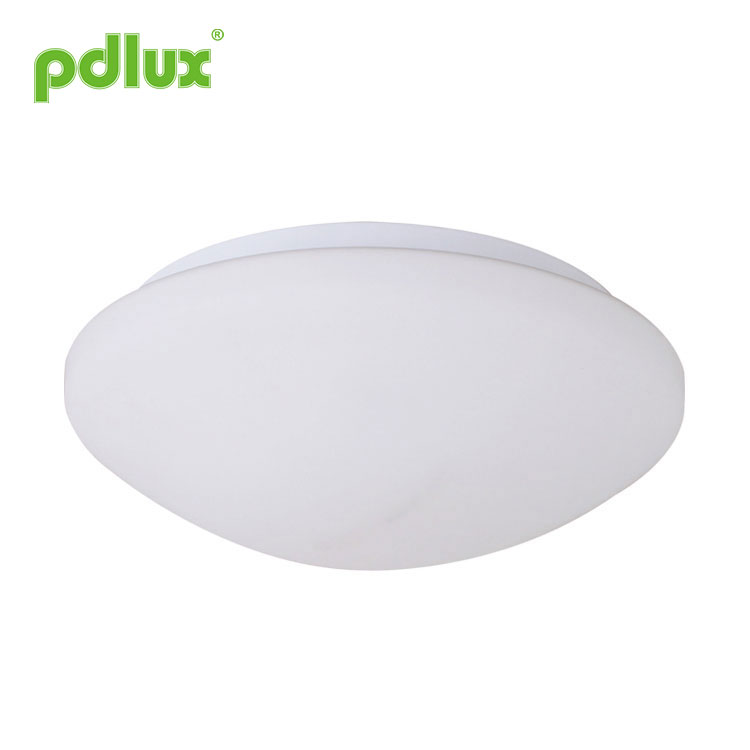

Lâmpada de painel montada em superfície conduziu a luz de teto

Instrução da lâmpada do sensor de microondas PD-LED2006-ADS-N

Resumo

Esta é uma lâmpada LED com sensor de micro-ondas inteligente recém-projetada para montagem no teto. O tempo todo, o tempo todo, ele tinha função de fonte de alimentação de emergência para falha de energia. A iluminação é gerenciada automaticamente por alimentação direta AC ou bateria reserva, ou seja, em caso de falta de energia, a bateria reserva será responsável pelo fornecimento de energia de 3,7 watts. Através do brilho do modelo de emergência dentro do interruptor de seleção do módulo de bateria, a bateria de backup é fonte de alimentação sustentável por 3 horas ou mais de 6 horas (o usuário pode escolher de acordo com a necessidade de 3 horas ou 6 horas de iluminação. É amplamente aplicado na escola, escritório, mercado, corredor, lavabo, saguão do elevador, etc.

Este produto foi projetado com duas configurações: uma é a lâmpada do sensor com a função de fornecer energia em emergência e a outra é a lâmpada do sensor inteligente sem a função de emergência. Você pode fazer compras de acordo com a necessidade prática. Mas na maioria dos casos, é necessário e sábio escolher o primeiro, pois a queda ocasional de energia causará problemas, ou mesmo perigo.

Especificações

Fonte de energia: 220-240 VCA
Frequência de energia: 50Hz
Sistema HF: 5,8 GHz
LED avaliado: 16W-18W máx.
Potência em espera: 0,5 W máx.
Potência de iluminação de emergência: 3,7 W máx. (DC)
Potência de carregamento: 6W máx.
Potência de iluminação em espera: 1: 0%
2: 1,5 W (10% de brilho)
3: 2W (20% de brilho)
4: 2,8 W (30% de brilho)
Bateria: bateria de lítio 7.4V / 2000mAH (18650x2PCS)
Temperatura de trabalho: -20~+55℃
Tempo de iluminação contínua: ≥180min (3,7W)
≥360min (1,8W)
(quando a fonte de alimentação da bateria)
Configuração de tempo: 6seg a 12min (ajustável)
Faixa de detecção: 1-7m (raios) (ajustável)
(Altura de instalação: 2,5m)
Controle de luz: 10LUX-luz do dia (ajustável)
Ângulo de detecção: 360°
Fluxo luminoso: 900lm-1000lm
Altura de instalação: 2,5-4,5 m (montagem no teto)
Quantidade de LED: 36 PCS x 0,5 W
Especificações do LED: 2835

Informações do sensor

Função
Maneira de configuração: potenciômetro
Pode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.

(1) Configuração da faixa de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após a montagem da luz do sensor a uma altura de 2,5 m, gire o controle de alcance totalmente no sentido anti-horário para selecionar o alcance mínimo (raios de aproximadamente 1 m) e totalmente no sentido horário para selecionar o alcance máximo (raios de aproximadamente 7 m).

NOTA: a distância de detecção acima é obtida no caso de uma pessoa que tenha entre 1,6m e 1,7m de altura e corpo médio e se mova a uma velocidade de 1,0 a 1,5m/seg. se a estatura, a figura e a velocidade de movimento da pessoa mudarem, a distância de detecção também mudará.
Em diferentes casos, a sensibilidade das luzes apresenta certo desvio.

Aviso: ao usar este produto, ajuste a sensibilidade (faixa de detecção) para um valor apropriado, mas o máximo para evitar a reação anormal causada pela fácil detecção do movimento errado por folhas e cortinas sopradas, pequenos animais ou pela interferência de energia rede e equipamentos elétricos. Tudo o que foi mencionado acima levará à reação de erro. Quando o produto não funcionar normalmente, tente diminuir a sensibilidade de forma adequada e depois teste-o. Quando o produto for instalado ou antes da instalação, ao testar a função, deixe a área do sensor do produto e não se mova, para evitar o movimento do corpo humano causado pela operação contínua do sensor.

Atenção!
• Em diferentes circunstâncias, a distância de detecção terá desvio; Tal como metal, a estrutura de vidro da construção da estrutura da casa com casas de madeira será diferente da distância de detecção.
• Quando o usuário após a instalação, a indução de depuração ajusta de acordo com a necessidade da distância de detecção. No ambiente de instalação não permite cortinas esvoaçantes ou portão basculante, ou causará ação falsa.
• Um sensor de luz integrado para detectar o dia e a noite. Se não for possível instalar a lâmpada em um ambiente de luz natural, a foto falhará, resultado direto do fato de que os dias são fáceis de induzir luzes, levando a desperdício desnecessário de energia . Não ajuste a sensibilidade muito alta, dura tanto quanto o uso da faixa de detecção da lata, evite não ter nada a ver para detectar objetos em movimento, causando ação falsa.

(2) Configuração de tempo

Atraso de tempo: mini: 6 segundos no máximo: 12 minutos. Qualquer movimento detectado antes desse tempo reiniciará o cronômetro. Recomenda-se selecionar o menor tempo para ajustar a zona de detecção e realizar o teste de caminhada.

NOTA: Durante a depuração, depois que a lâmpada de indução acender, não haverá nenhum movimento na área de detecção. Caso contrário a lâmpada não apagará. Apenas o temporizador móvel da área de indução não está certo sob a condição de tempo de atraso.

Serve principalmente para ajustar o tempo de atraso desde o momento em que o sinal é detectado e o acendimento automático da luz até o desligamento automático da luz. Você pode definir o tempo de atraso de acordo com sua necessidade prática. Mas é melhor diminuir o tempo de atraso para economizar energia, já que o sensor de micro-ondas tem a função de detecção contínua, ou seja, qualquer movimento detectado antes do tempo de atraso reiniciará o cronômetro e a luz continuará acesa somente se houver um ser humano no alcance de detecção.

(3)Configuração de controle de luz

O limite de resposta à luz escolhido pode ser infinitamente de aproximadamente 10LUXluz do dia. Gire-o totalmente no sentido anti-horário para selecionar a operação do anoitecer ao amanhecer em cerca de 10 lux. Gire-o totalmente no sentido horário para selecionar a operação diurna por volta do amanhecer. O botão deve ser girado totalmente no sentido horário ao ajustar a zona de detecção e realizar o teste de caminhada à luz do dia.

Quando a iluminação ambiente exceder o valor definido no sistema, a lâmpada de indução não funcionará. Portanto este valor pode ser configurado de acordo com a personalização do usuário.

0% - 30% modo de brilho em espera

Quando a luz ambiente é inferior a 50 lux, acionando o modo, se não houver indução, o padrão dentro do intervalo de tempo entre a entrada em uma porcentagem definida do estado de brilho de espera, para manter esse estado até o alvo detectado e entrar em um estado de brilho total , se não conseguir detectar um alvo dentro de 4 horas e as luzes se apagarão.

Botão de brilho de espera de 0% a 30%

O brilho pode ser ajustado através do botão para 0% / 10% / 20% / 0% quatro brilhos de espera, o brilho de espera padrão é 0%, na primeira vez entre no modo de espera 10% de brilho, cada vez que você pressiona o brilho de espera sequencialmente , para 30% após o brilho do modo de espera de acordo com a restauração para 0% do brilho do modo de espera é novamente, de acordo com o círculo legal.

Função indicadora

Indicador vermelho—— Indicador de alimentação CA: Quando conectado à alimentação CA, o indicador acende.
Indicador laranja —— Indicador de carregamento: O indicador acende durante o carregamento e apaga quando totalmente carregado.
Indicador verde—— Indicador de carga total: Bateria cheia, o indicador acende.
Instrução de falha: Indicador de carga constantemente ligado; Indicador de carga total piscando, ou seja, não há bateria ou a bateria quebrou.

Interruptor de seleção de brilho do modo de emergência: através do interruptor pode-se escolher o brilho da lâmpada no modo de emergência, fornecimento sustentável de baterias sobressalentes sob brilho normal por 3 horas, a bateria de backup sob baixo brilho, pode ser fonte de alimentação sustentável por mais de 6 horas.

Instalação

1. Por favor, mantenha-o longe das crianças.
2. Evite alta temperatura/umidade e a instalação de objetos em movimento.
3. Tente escolher a luz natural para alcançar a posição, faça um sistema de sensor óptico para detectar a luz natural, para garantir que o sistema controlado por luz esteja nas condições normais de trabalho.
4. Confirme o desligamento após a fonte de alimentação e instale.
5. Instale a função de detecção de teste quando a sensibilidade não for transferida ao máximo. Contanto que o escopo das atividades humanas atenda à indução automática

A falha e a solução

1. Durante o dia, quando instalado, deve-se levar o potenciômetro de controle para a posição diurna.para a faixa (por exemplo, no modo noturno ou para ajustar o valor LUX do controle de luz com base em hábitos pessoais).
2.Quando a lâmpada falha, é necessária uma inspeção profissional.

● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes das operações de instalação e remoção.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assume qualquer responsabilidade.

Temos o compromisso de promover a qualidade e confiabilidade do produto, no entanto, todos os componentes eletrônicos têm certas probabilidades de se tornarem ineficazes, o que causará alguns problemas.
Ao projetar, prestamos atenção aos projetos redundantes e adotamos cotas de segurança para evitar quaisquer problemas.
Estas instruções, sem a nossa permissão, não devem ser copiadas para quaisquer outros fins.
