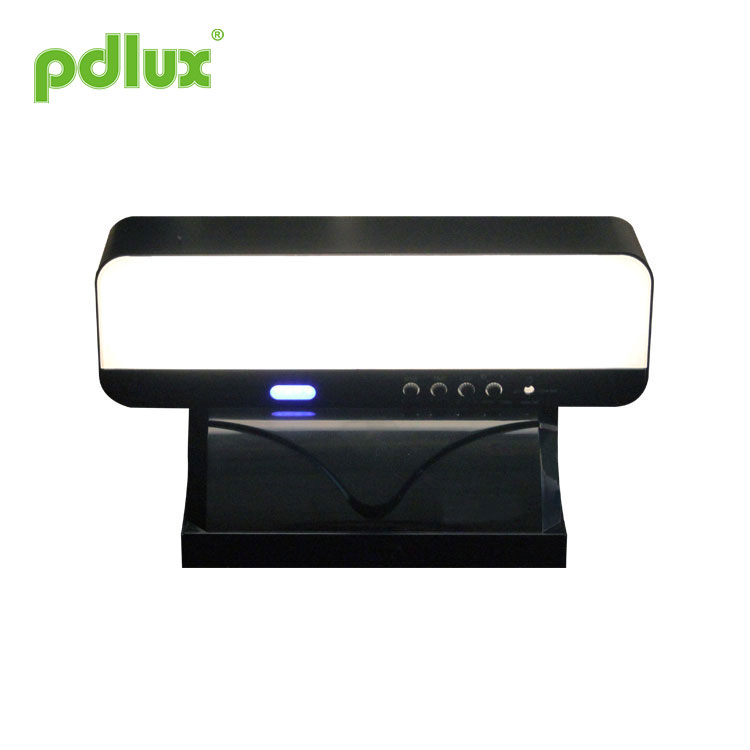

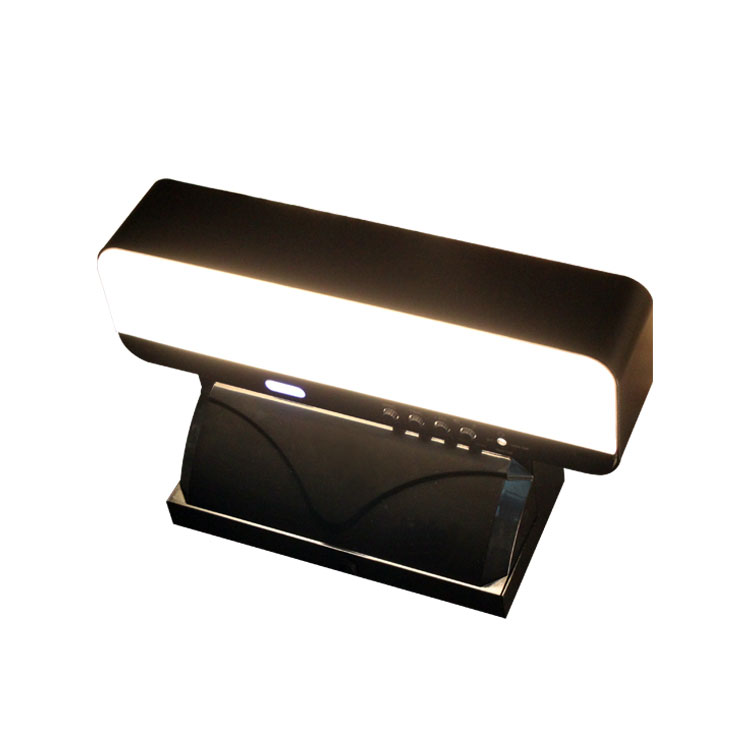

Aplique de parede com sensor de movimento HF

Luz do sensor de micro-ondas  PD-LED131

Tamanho do produto

Resumo

Este é um novo conceito de design de lâmpada de indução de micro-ondas LED da série de instalação de parede inteligente, função adicional de iluminação da fonte de alimentação da bateria em espera por falha de energia. A parte de iluminação é gerenciada automaticamente por um sistema duplo de fonte de alimentação municipal e bateria de reserva. Quando o fornecimento de energia da rede de energia for interrompido, a bateria autofornecida do sistema assumirá automaticamente a fonte de alimentação de acompanhamento e fornecerá energia de 5 W ao sistema de lâmpada de indução. A fonte de alimentação da bateria standby pode durar mais de 1 hora e também pode ser ajustada de acordo com a demanda do cliente. No entanto, a duração do armazenamento da bateria em modo de espera é inversamente proporcional ao brilho. Este produto pode ser amplamente utilizado em corredores, banheiros, entradas de elevadores e outros espaços de aplicação que economizam energia.

O produto vem em duas configurações: uma lâmpada de indução com sistemas duplos AC/DC para gerenciamento de emergências; Uma delas é uma lâmpada com sensor inteligente sem funções de emergência. Os clientes podem escolher a configuração de acordo com suas necessidades. É necessário escolher luzes de emergência na maioria das circunstâncias. Quedas ocasionais de energia sem iluminação podem causar muitos problemas e até perigos, portanto, este produto com luzes de emergência é uma escolha sábia.

A carcaça do produto adota corpo em liga de alumínio, processo de cozimento fosco e outras peças adotam plásticos de engenharia anti-ultravioleta PC, o que aumenta muito a vida útil do produto.

Especificações

Fonte de alimentação: 220-240 VCA, 50/60 Hz
LED avaliado: 8W/16W máx.(AC) 5W máx.(DC)
Potência de carregamento: 5W máx.
Sistema HF: 5,8 GHz
Bateria: bateria de lítio 3.7V / 1800mAH (18650)
Tempo de iluminação contínua: ≥60min
Potência de transmissão: <0,2mW
Ângulo de detecção: 180°
Configuração de tempo: 10seg a 12min (ajustável)
Faixa de detecção (22 ℃): 1-5m (raios) (ajustável)
Controle de luz: <10-2000LUX (ajustável)
Altura de instalação: 1,5-3m
Quantidade de LED: 72PCS(2835)
Temperatura de trabalho: -20~+55℃
Temperatura operacional: -10 - +40°C
Velocidade de movimento da sonda: 0,6-1,5 m/s
Umidade relativa: <93% UR
Consumo de energia estática:<0,5W

Nome de cada parte

Informações de indução

Método de configuração de parâmetros: potenciômetro

As configurações a seguir podem exigir vários ajustes para atender aos seus requisitos.

(3) Configuração da distância de detecção (sensibilidade)

Alcance de detecção é o termo usado para descrever os raios da zona de detecção mais ou menos circular produzida no solo após montar a luz do sensor a uma altura de 3 m, girar o controle de alcance totalmente no sentido anti-horário para selecionar o alcance mínimo (raios de aproximadamente 1 m), e totalmente no sentido horário para selecionar o alcance máximo (raios de aproximadamente 5 m).

Observação: esse valor de alcance de detecção é medido pelo corpo de uma pessoa com 1,6 a 1,7 metros de altura, de constituição média e com uma velocidade de caminhada de 1,0 a 1,5 metros/segundo. Se a altura, a forma e a velocidade de caminhada do corpo humano mudarem, a distância de detecção também mudará.

Aviso: ao usar o produto, ajuste a sensibilidade do produto para a posição apropriada, não ajuste a sensibilidade do produto ao máximo, para evitar operação inadequada causada por cortinas de vento, folhas, pequenos animais, rede elétrica e equipamentos elétricos, que podem fazer com que o produto não funcione corretamente. Ao constatar que o produto não funciona corretamente, o usuário pode tentar diminuir a sensibilidade adequadamente antes de realizar o teste. Antes ou durante a instalação do produto, se o teste funcional for realizado, o pessoal deve deixar a área do sensor do produto e não caminhar para evitar o trabalho contínuo do sensor devido ao movimento humano.

Lembrete amigável: a distância de instalação de dois ou mais produtos deve ser superior a 4 metros, caso contrário causará interferência mútua e levará ao mau funcionamento.

(3) Configuração de atraso

Ele pode ser definido no intervalo de 10 segundos (sentido anti-horário para baixo) a 12 minutos (sentido horário para baixo), e a cronometragem será reiniciada quando o sinal de movimento for detectado antes do final o valor da iluminação for aproximadamente o dia em que o sentido horário o giro está no final.

Observação: depois que a luz se apaga, ela precisa esperar quase 2 segundos antes de poder ser detectada novamente. As luzes só acenderão quando um
o sinal é detectado no final deste tempo.

Uso adequado do ajuste de atraso: é usado para ajustar o tempo de atraso desde a luz acesa até o desligamento automático da luz depois que o sensor detecta movimento humano. Os usuários podem fazer ajustes de acordo com a demanda real. Em resumo, devido à função de indução contínua dos produtos de indução por micro-ondas, o sistema reiniciará a cronometragem de qualquer sensor antes do final do tempo de atraso e as luzes não se apagarão enquanto as pessoas se moverem dentro do alcance de detecção. Portanto, os usuários são aconselhados a reduzir o tempo de atraso para alcançar economia de energia

(3)Configuração de controle de luz

O valor da iluminação de trabalho pode ser ajustado na faixa <10-2000LUX.
O valor da iluminação de trabalho é de cerca de 10LUX ao girar no sentido anti-horário para baixo e de cerca de 2.000 LUX ao girar no sentido horário para baixo. Ao caminhar durante o dia para testar ou ajustar a área de detecção, esse botão deve ser girado no sentido horário até a parte inferior.

% de tempo de saída de brilho: quando ajustado para 0, não há semibrilho e a lâmpada de indução fica completamente desligada; Pelo contrário, o atraso de indução é mantido em % de brilho e o atraso é determinado pela posição real do potenciômetro.

Observação: a % de saída de brilho é dividida em: saída de tempo e saída de controle de luz. Quando o controle de luz for> 100Lux, o semibrilhante sairá automaticamente da economia de energia.

Observação: ao ajustar os cinco botões de função, não use muita força porque os cinco botões são montados diretamente no componente. Ao ajustar o ponto inicial ao ponto final, há um pequeno dispositivo de limite interno. Quando você usa muita força durante a operação, o dispositivo limitador será danificado, resultando em uma rotação desobstruída de 360°. Seu limite de ajuste é de 230 °, preste atenção.

Indicador de tensão da bateria

Está dividido em 4 níveis: 25%, 50%, 75% e 100%.
Durante o processo de carregamento, o indicador pisca.

Quando estiver cheio, o indicador estará totalmente aceso.
Ao descarregar, à medida que a tensão da bateria cai, as luzes indicadoras apagam-se uma a uma; Quando o indicador de tensão de 25% começa a piscar, indica que a bateria está prestes a acabar.
Quando a luz indicadora deste produto está totalmente acesa, ele não precisa ser carregado, somente quando % de brilho e completamente desligado, ele precisa ser carregado.

A seção única pode substituir a bateria de lítio 18650.

NOTA: Certifique-se de que os eletrodos positivo e negativo sejam consistentes com a etiqueta ao instalar a bateria.

Conexão

A instalação é baseada no diagrama de fiação fornecido.
N L - Potência
- Chão

Instalação

(1) desligue a energia.
(2) abra a tampa superior e remova a base antes da instalação.
(3) conecte o cabo de alimentação ao terminal de acordo com a marca de fiação.
(4) instale a tampa inferior na posição selecionada conforme figura 1.
(5) fixe o corpo da lâmpada na base e instale a tampa superior.

1. Por favor, mantenha-o longe das crianças.
2. Evite locais com fogo/alta temperatura/úmidos para instalação.
3. Confirme quando desligar o acesso ao cabo de alimentação.

Atenção de instalação

1. Os LEDS em série podem funcionar quando todas as vedações estiverem instaladas no lugar.
2.Por favor, não remova ou conecte com outra lâmpada quando estiver ligado.

3.Quando os LEDS em série são danificados, você precisa de um técnico experiente para reparar usando LEDS da mesma classificação.

● Confirme com instalação profissional.

Este manual para o conteúdo da programação deste produto no momento, não notificaremos se houver alguma atualização.
O conteúdo do manual de instruções é estritamente proibido para qualquer reprodução para outros fins sem a permissão da empresa
