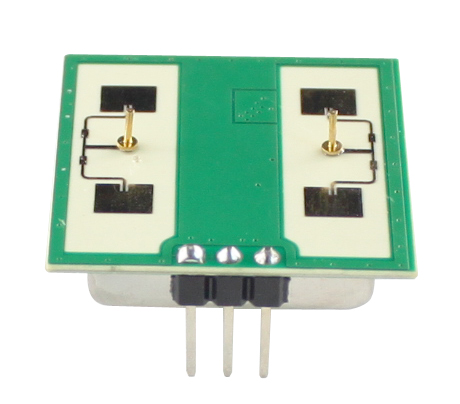

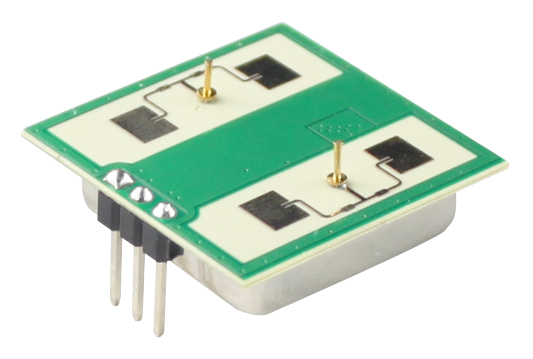

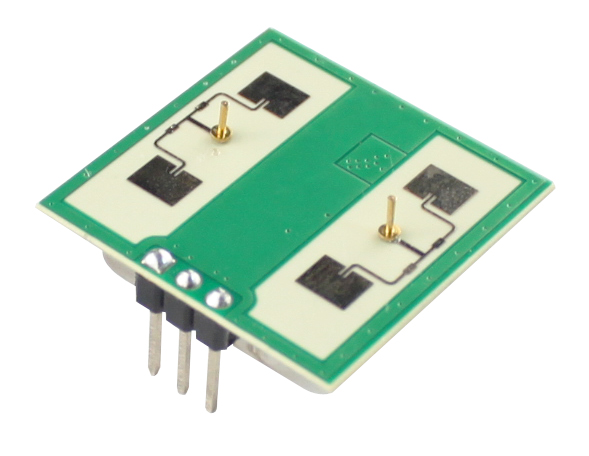

Módulo de chave de sensor inteligente de 24,125 GHz
O módulo de interruptor de sensor inteligente de 24,125 GHz é um módulo transceptor Doppler bi-estático de banda K. É oscilador ressonador (CRO) integrado. Este módulo, V21360, adota antena plana plana, adequada para montagem na parede. O interruptor de sensor inteligente de 24,125 GHz pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega no flanco. Seu desempenho é melhor que os sensores do mercado.
Modelo:PD-V21360
Enviar consulta
Módulo de chave de sensor inteligente de 24,125 GHz
 |
Aplicação do módulo de chave de sensor inteligente de 24,125 GHz ● Interruptor inteligente ● Interruptor suspenso ● Detecção de intrusão O interruptor de sensor inteligente de 24,125 GHz é um módulo transceptor Doppler bi-estático de banda K. É oscilador ressonador (CRO) integrado. Este módulo, V21360, adota antena plana plana, adequada para montagem na parede. Ele pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega no flanco. Seu desempenho é melhor que os sensores do mercado. Este módulo é idealmente adequado para sensor de ocupação em interruptores automáticos de iluminação. Também pode ser usado para detectores de intrusão montados no teto. De acordo com EN 300440-V2.1.1、EN 62479：2010, diretiva RED-2014/53/UE De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS - 2011/65/UE De acordo com a diretiva REACH - 1907/2006/EC |
|
Parâmetro |
Notas |
Mínimo |
Tipo |
Máx. |
Unidades |
|
Tensão de alimentação |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Consumo atual |
Icc |
20 |
35 |
38 |
mA |
|
Modo de operação |
Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA |
||||
|
Largura do pulso |
Pulso |
10 |
μs |
||
|
Temperatura de operação |
Principal |
-30~+85+100（Máx.） |
℃ |
||
|
Temperatura de armazenamento |
Teste |
-10 |
+60 |
℃ |
|
|
Tempo estável |
|
<5 |
μseg |
||
|
Configuração de frequência |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Potência Irradiada (EIRP) |
Beicinho |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Umidade ambiente de armazenamento |
45%~65% |
RH |
|||
Nota1: As emissões irradiadas são projetadas para atender às regras da FCC e CE.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota4: Operação de pulso
