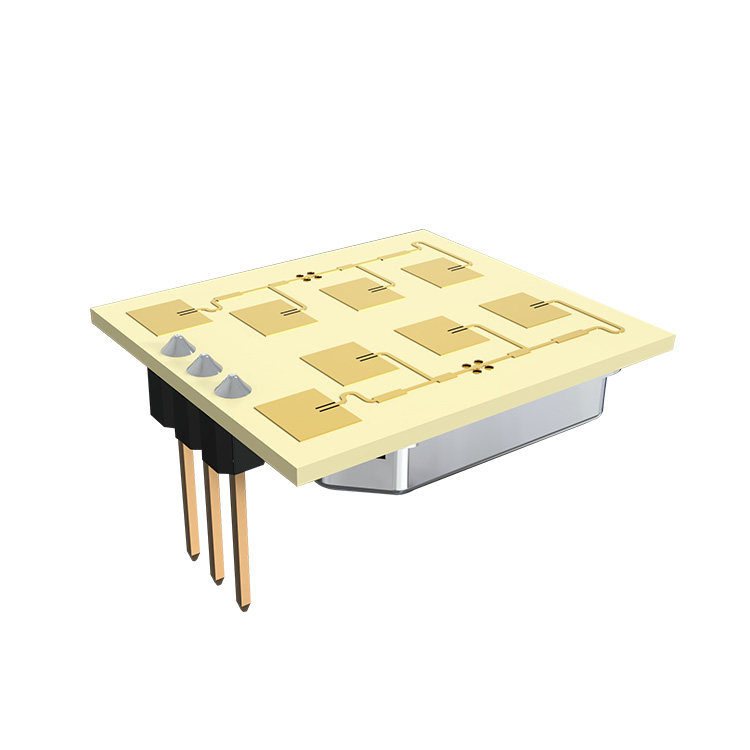

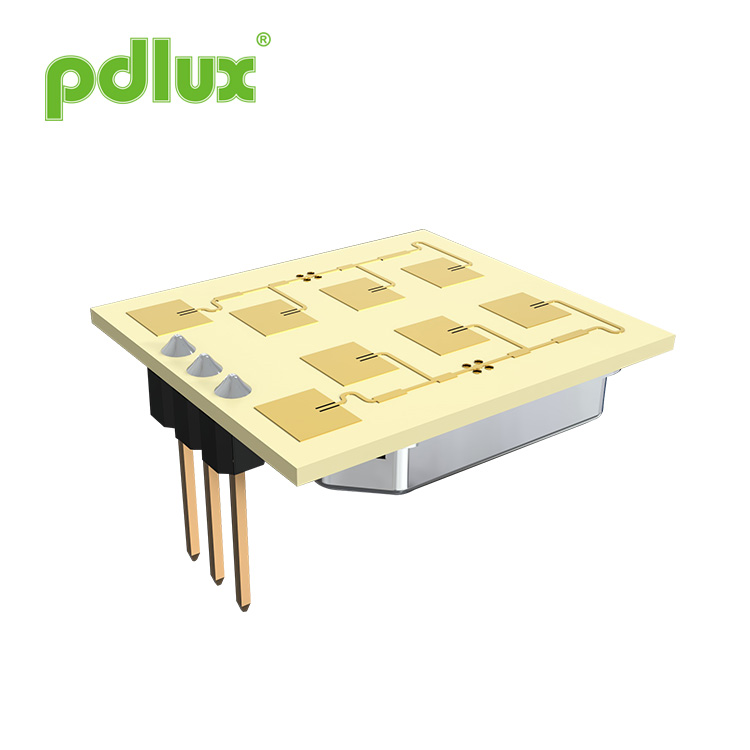

Sensor de radar de micro-ondas em miniatura de 24,125 GHz
O sensor de radar de micro-ondas em miniatura de 24,125 GHz é um módulo transceptor Doppler bi-estático de banda K. É um oscilador ressonador (CRO) integrado. Este módulo, V10, adota uma antena plana, adequada para montagem na parede. Ele pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega no flanco. Seu desempenho é melhor que os sensores do mercado.
Modelo:PD-V10
Enviar consulta
Sensor de radar de micro-ondas em miniatura de 24,125 GHz
O sensor de radar de micro-ondas em miniatura de 24,125 GHz é um módulo transceptor Doppler bi-estático de banda K. É um oscilador ressonador (CRO) integrado. Este módulo, V10, adota uma antena plana, adequada para montagem na parede. Ele pode melhorar sua capacidade de recepção de sinal frontal e reduzir sua área cega no flanco. Seu desempenho é melhor que os sensores do mercado.
Este módulo é idealmente adequado para sensor de ocupação em interruptores automáticos de iluminação. Também pode ser usado para detectores de intrusão montados no teto.
De acordo com EN 300440-V2.1.1、EN 62479：2010,diretiva RED-2014/53/eu
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretiva ROHS-2011/65/eu De acordo com a diretiva REACH-1907/2006/ec
|
Aplicação do sensor de radar de micro-ondas miniatura de 24,125 GHz ● Interruptor inteligente ● Interruptor suspenso ● Detecção de intrusão Recurso e vantagem ● Baixa potência sem fio ● Baixo consumo de energia ● Detecção sem contato ● Fácil de conectar ao controlador ● Saída de baixo ruído |
 |
|
Parâmetro |
Notas |
Mínimo |
Tipo |
Máx. |
Unidades |
|
Configuração de frequência |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
Potência Irradiada (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
Tempo de liquidação |
|
5 |
10 |
20 |
μseg |
|
Força do sinal recebido |
2 |
150 |
200 |
250 |
μVp-p |
|
Barulho |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
Tensão de alimentação |
|
4.75 |
5.0 |
5.25 |
CCV |
|
VCO |
|
0.5 |
|
2 |
V |
|
Consumo atual |
|
25 |
35 |
45 |
mA |
|
Frequência de repetição de pulso |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
Largura do pulso |
4 |
10 |
20 |
30 |
μseg |
|
Temperatura de operação |
|
-20 |
25 |
60 |
℃ |
|
Peso |
|
2.5 |
3.5 |
4.0 |
g |
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota4: Operação de pulso
