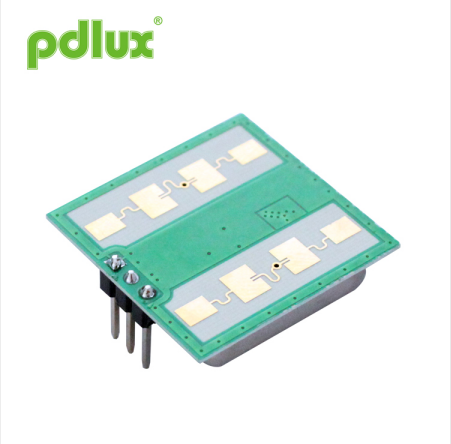

Sensor de velocidade de radar Doppler de 24 GHz
O sensor de velocidade do radar doppler de 24 GHz é um módulo transceptor doppler de banda K. Esta é uma antena plana de nosso próprio projeto que desenvolve um layout com transmissões e recepções bem combinadas.
Modelo:PD-V11H
Enviar consulta
Sensor de velocidade de radar Doppler de 24 GHz
|
Aplicativo
|
O sensor de velocidade do radar Doppler de 24 GHz é um módulo transceptor doppler de banda K. Esta é uma antena plana de nosso próprio projeto que desenvolve um layout com transmissões e recepções bem combinadas.
Recalculamos e reorganizamos o layout interno para torná-lo mais significativo. Faça com que a frequência principal do sensor seja mais estável. Estas são nossas patentes de design para uma faixa mais ampla de temperaturas ambientes.
V11-H possui menor ruído, maior resolução e maior sensibilidade. Função antiestática integrada. Comparado com produtos similares tradicionais, o desempenho é mais estável e confiável.
V11-M e V11-L são sensibilidades diferentes que podem ser personalizadas de acordo com as necessidades do usuário.
Esta série de módulos sensores é ideal para iluminação automática. Sensor de detecção de intrusão de comportamento de domínio de segurança. De acordo com EN 300440-V2.1.1、EN 62479：Diretiva RED 2010 - 2014/53/EU De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS - 2011/65/UE De acordo com a diretiva REACH - 1907/2006/EC |
|
Parâmetro |
Notas |
Mínimo |
Tipo |
Máx. |
Unidades |
|
Tensão de alimentação |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Consumo atual |
Icc |
20 |
35 |
38 |
mA |
|
Modo de operação |
Alimentado por PW, pode controlar a corrente de trabalho em 3-15mA |
||||
|
Frequência de repetição de pulso |
1-10 |
KHz |
|||
|
Temperatura de operação |
Principal |
-30~+85+100（Máx.） |
℃ |
||
|
Temperatura de armazenamento |
Teste |
-10 |
+60 |
℃ |
|
|
Tempo estável |
|
<5 |
μseg |
||
|
Configuração de frequência |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Potência Irradiada (EIRP) |
Beicinho |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Largura do pulso |
>3μseg |
||||
|
Umidade ambiente de armazenamento |
45%~65% |
RH |
|||
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota4: Operação de pulso
