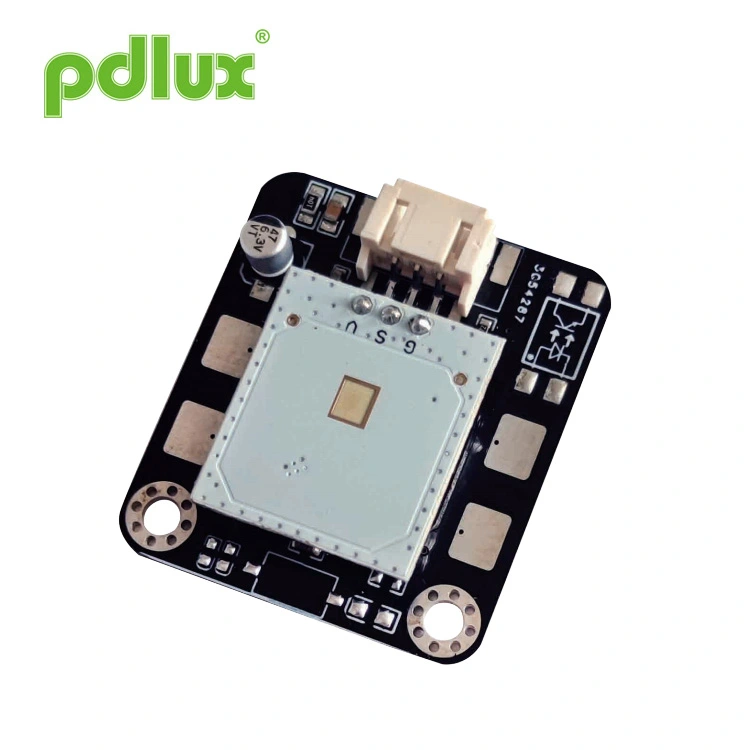

Sensor de radar de intrusão de segurança doméstica de 24 GHz

O PD-V18-M1 é um módulo aplicativo composto por um sensor de ondas super milimétricas e um circuito de amplificação + MCU projetado para controle sem contato. Também pode ser chamado de módulo controlador para detecção de ondas de curto alcance. Sua aplicação Os cenários são muito extensos, você pode controlar o trabalho elétrico ou desligar com um aceno de mão em diferentes ângulos de 10-30cm, podendo até gerar produções diferentes com a quantidade de balanços. Por exemplo: um balanço para abrir a porta elétrica; dois balanços para abrir o sistema de iluminação.

Especialmente após o batismo da epidemia, as pessoas apresentam uma resistência sincera à mudança de contato público. É para isso razão pela qual desenvolvemos um sistema de sensor de ondas, que também pode ser aplicado a sistemas elétricos e eletrônicos semelhantes produtos, para que você tenha mais espaço para a imaginação.

Este é um módulo aplicativo projetado especificamente para controle sem contato. No início do design, nós totalmente consideramos a aplicação de produtos em diferentes produtos, por isso projetamos especialmente o sensor móvel de ondas milimétricas (24,125 GHz) volume em um tamanho ultrapequeno, e o circuito de amplificação de sinal e o MCU foram planejados em um PCB, que era compacto e estável. Módulos que podem ser aplicados na faixa de 10 a 30 cm podem controlar aparelhos elétricos com um aceno de mão. Os usuários podem aplicá-lo a diferentes produtos conforme necessário. A distância de detecção pode ser personalizada de acordo com as necessidades do cliente.

1. Deve-se tomar cuidado para evitar danos ao equipamento. Medidas de proteção contra ESD devem ser tomadas em todos etapas de armazenamento, manuseio, montagem e teste. Não toque na antena do radar e nos pinos deste módulo e não
toque nos pinos com um multímetro para medir. 2. Para PD-V18-M1 instalado ao ar livre, o detector pode detectar o sinal de gota de chuva quando está chovendo. Ou seja, o detector de radar instalado ao ar livre em um dia chuvoso pode detectar gotas de chuva.

Devido ao sensor de ondas milimétricas utilizado, o material metálico não pode ser usado na frente do sensor e plástico de engenharia deve ser usado como material da caixa. Por ser um transceptor de sinal de pequena potência, a espessura do invólucro também apresenta um certo grau de diferença na atenuação do sinal. Antes de fazer o pedido, o usuário deve explicar detalhadamente o ambiente de uso e os requisitos e, se necessário, os produtos que precisam ser instalados podem ser fornecidos para nós, e podemos adaptá-los.
O efeito deste produto irá variar ligeiramente quando usado em produtos diferentes. Os usuários podem solicitar uma versão com corte de sensibilidade, e requisitos especiais podem ser explicados antecipadamente com o PDLUX. Diferentes sensores e algoritmos de software podem ser selecionados de acordo com as diferentes necessidades do usuário.
Este módulo pode operar com uma fonte de alimentação CC sem interferência de 3V-5V.

O que pode acontecer:Na ausência de um objeto em movimento dentro do alcance de detecção, a operação incorreta testada geralmente é causada por uma poderosa fonte de interferência. Por exemplo, interferência através do cabo de alimentação em série; Por exemplo, interferência de telemóveis; Por exemplo, a forte interferência causada pelo arco ao soldar a máquina de solda. Verifique novamente as fontes de interferência acima quanto à presença de.
Espera-se que os lembretes acima sejam lidos com atenção e compreendidos.
