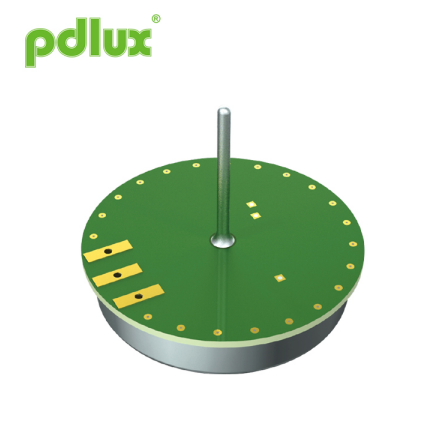

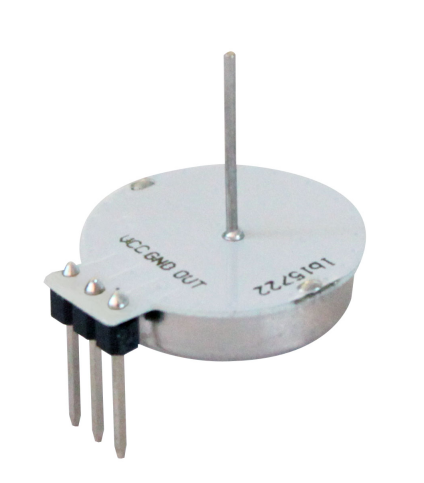

Módulo de radar Doppler com interruptor inteligente de 5,8 GHz
O módulo de radar Doppler de interruptor inteligente de 5,8 GHz é um módulo de transceptor Doppler bi-estático de banda C. Ele adota circuito externo de sinal amplificado de oscilador ressonador (CRO) integrado. desenvolver vários produtos. Este módulo é idealmente adequado para sensor de ocupação em interruptores automáticos de iluminação. Também pode ser usado para detectores de intrusão montados no teto.
Modelo:PD-V5
Enviar consulta
Módulo de radar Doppler com interruptor inteligente de 5,8 GHz
 |
Aplicação do módulo de radar Doppler de comutação inteligente de 5,8 GHz ● Interruptor inteligente ● Luz automática ● Detecção de intrusão Recurso e vantagem ● Baixa potência sem fio ● Baixo consumo de energia ● Detecção sem contato ● Fácil de combinar com o circuito externo ● Alta capacidade anti-bloqueio ● Adaptar-se a vários ambientes agressivos ● Saída de baixo ruído O módulo de radar Doppler de interruptor inteligente de 5,8 GHz é um módulo transceptor Doppler bi-estático de banda C. Ele adota circuito externo de sinal amplificado de oscilador ressonador (CRO) integrado. desenvolver vários produtos. Este módulo é idealmente adequado para sensor de ocupação em interruptores automáticos de iluminação. Também pode ser usado para detectores de intrusão montados no teto. De acordo com EN 300440-V2.1.1、EN 62479：2010,diretiva RED-2014/53/eu De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS-2011/65/eu De acordo com a diretiva REACH-1907/2006/ec |
|
Parâmetro |
Notas |
Mínimo |
Tipo |
Máx. |
Unidades |
|
Configuração de frequência |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
Potência Irradiada (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
Tempo de liquidação |
|
5 |
10 |
20 |
μseg |
|
Força do sinal recebido |
2 |
150 |
200 |
300 |
μVp-p |
|
Barulho |
3 |
0.5 |
|
1.8 |
mVrms |
|
Tensão de alimentação |
|
4.75 |
5.00 |
5.25 |
CCV |
|
Consumo atual |
|
12 |
12.5 |
13.5 |
mA |
|
Frequência de repetição de pulso |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
Largura do pulso |
4 |
15 |
50 |
70 |
μseg |
|
Temperatura de operação |
|
-15 |
22 |
90 |
℃ |
|
Peso |
|
3.5 |
3.8 |
4.3 |
g |
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 64dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota4: Operação de pulso
