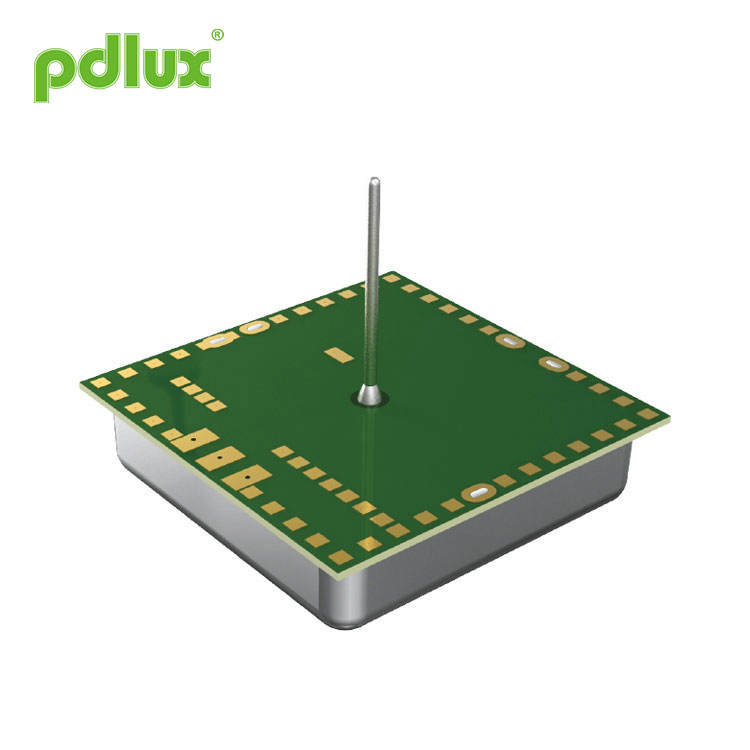

Módulo de chave detector de movimento Doppler de 5,8 GHz PDLUX PD-V3 HF
PDLUX PD-V3 HF Sensor 5.8GHz Doppler Motion Detector Switch Module é um módulo transceptor Doppler Bi-estático C-Band. Adota circuito externo de sinal amplificado de oscilador ressonador (CRO) embutido. Mais sensível e menor consumo de energia do que V2ã € ‚ É conveniente para os clientes desenvolverem vários produtos.
Modelo:PDLUX PD-V3
Enviar consulta
Módulo de chave detector de movimento Doppler de 5,8 GHz PDLUX PD-V3 HF
|
Application of Módulo de chave detector de movimento Doppler de 5,8 GHz PDLUX PD-V3 HF â— Interruptor inteligente â— Luz automática â— Detecção de intruso Recurso e vantagem â— Baixa potência sem fio â— Baixo consumo de energia â— Detecção sem contato â— Fácil de combinar com o circuito externo â— Alta capacidade anti-bloqueio â— Adaptar-se a vários ambientes hostis â— Saída de baixo ruído Módulo de chave detector de movimento Doppler de 5,8 GHz PDLUX PD-V3 HF is a C-Band Bi-Static Doppler transceiver modlue .It adopts built-in Resonator Oscillator (CRO) amplificated signal external circuit.More sensitive and lower power consumption than V2。It is convenient for the customers to develop various products. Este módulo é idealmente adequado para sensor de ocupação em interruptores de iluminação automáticos. Também pode ser usado para detectores de intrusão montados no teto. De acordo com EN 300440-V2.1.1ã € EN 62479:2010, diretiva RED-2014/53 / eu De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS-2011/65 / eu De acordo com a diretiva REACH-1907/2006 / ec |
Parâmetro | Notas | Min | Typ | Máx. | Unidades |
Configuração de frequência | 1 | 5.75 | 5.8 | 5.85 | GHz |
Potência irradiada (EIRP) | 1 | 0.18 | 0.2 | 0.22 | mW |
Tempo de acomodação |
|
5 | 10 | 20 | μSec |
Força do sinal recebido | 2 | 150 | 200 | 300 | μVp-p |
Ruído | 3 | 0.5 |
|
1.5 | mVrms |
Tensão de alimentação |
|
4.75 | 5 | 5.25 | VDC |
Consumo atual |
|
12 | 12.5 | 13.5 | mA |
Freqüência de Repetição de Pulso | 4 | 2 | 2.2 | 3 | KHz |
Largura do pulso | 4 | 15 | 50 | 70 | μSec |
Temperatura de operação |
|
-10 | 22 | 70 | ℃ |
Peso |
|
4 | 4.3 | 4.8 | g |
Nota 1: As emissões irradiadas são projetadas para atender às regras da FCC.
Note2:The Força do sinal recebido(RSS) is measured at the total 1 Ways path loss of 64dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
