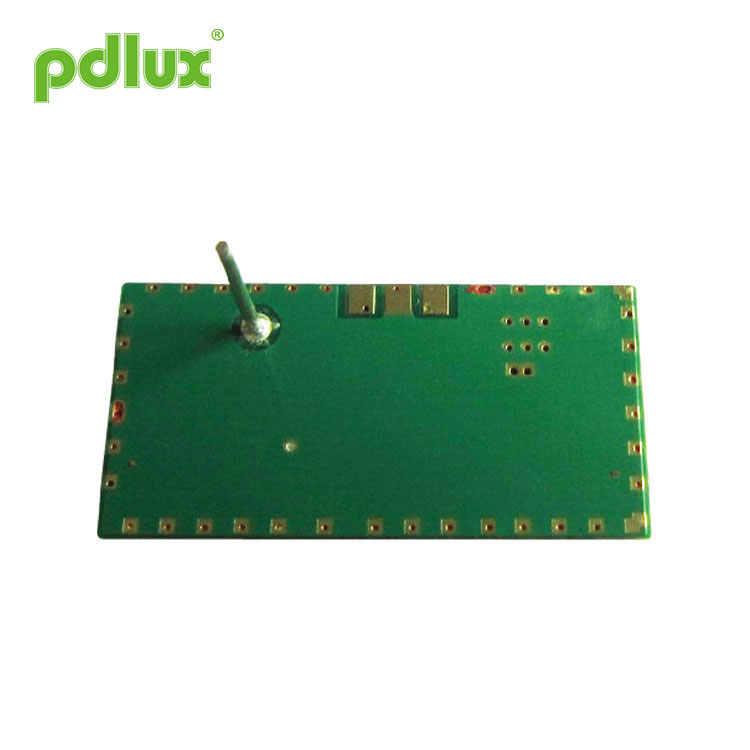

Módulo detector de movimento Doppler de sensor HF de fábrica de emissor de micro-ondas PDLUX PD-V4
PDLUX PD-V4 Microwave Emissor Factory HF Sensor Doppler Motion Detector Module é um módulo transceptor Doppler Bi-estático C-Band. Ele adota circuito externo de sinal amplificado de oscilador ressonador (CRO) embutido. Mais sensível e menor consumo de energia do que V2. É conveniente para os clientes desenvolverem vários produtos.
Modelo:PDLUX PD-V4
Enviar consulta
Módulo detector de movimento Doppler de sensor HF de fábrica de emissor de micro-ondas PDLUX PD-V4
 |
Application of Módulo detector de movimento Doppler de sensor HF de fábrica de emissor de micro-ondas PDLUX PD-V4 â— Interruptor inteligente â— Luz automática â— Detecção de intruso Recurso e vantagem â— Baixa potência sem fio â— Baixo consumo de energia â— Detecção sem contato â— Fácil de combinar com o circuito externo â— Alta capacidade anti-bloqueio â— Adaptar-se a vários ambientes hostis â— Saída de baixo ruído Módulo detector de movimento Doppler de sensor HF de fábrica de emissor de micro-ondas PDLUX PD-V4 is a C-Band Bi-Static Doppler transceiver modlue .It adopts built-in Resonator Oscillator (CRO) amplificated signal external circuit.More sensitive and lower power consumption than V2. It is convenient for the customers to develop various products. Este módulo é idealmente adequado para sensor de ocupação em interruptores de iluminação automáticos. Também pode ser usado para detectores de intrusão montados no teto. De acordo com EN 300440-V2.1.1ã € EN 62479：2010, diretiva RED-2014/53 / eu De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS-2011/65 / eu De acordo com a diretiva REACH-1907/2006 / ec |
|
Parâmetro |
Notas |
Min |
Typ |
Máx. |
Unidades |
|
Configuração de frequência |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
Potência irradiada (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
Tempo de acomodação |
|
5 |
10 |
20 |
μSec |
|
Força do sinal recebido |
2 |
150 |
200 |
300 |
μVp-p |
|
Ruído |
3 |
0.5 |
|
2 |
mVrms |
|
Tensão de alimentação |
|
4.75 |
5.00 |
5.25 |
VDC |
|
Consumo atual |
|
12 |
12.5 |
13.5 |
mA |
|
Freqüência de Repetição de Pulso |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
Largura do pulso |
4 |
15 |
50 |
70 |
μSec |
|
Temperatura de operação |
|
-15 |
22 |
90 |
℃ |
|
Peso |
|
4.5 |
4.8 |
5.3 |
g |
Nota 1: As emissões irradiadas são projetadas para atender às regras da FCC.
Note2:The Força do sinal recebido(RSS) is measured at the total 1 Ways path loss of 64dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
