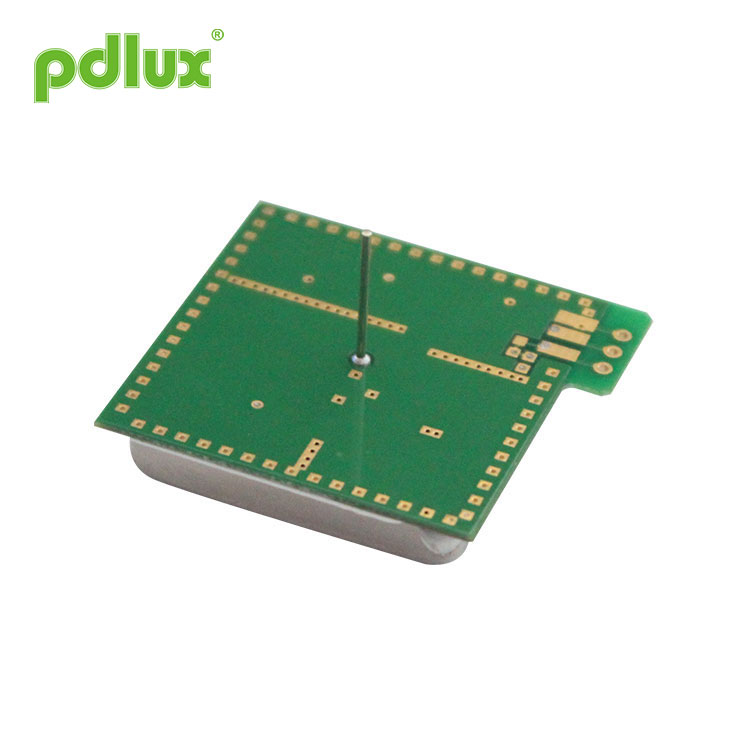

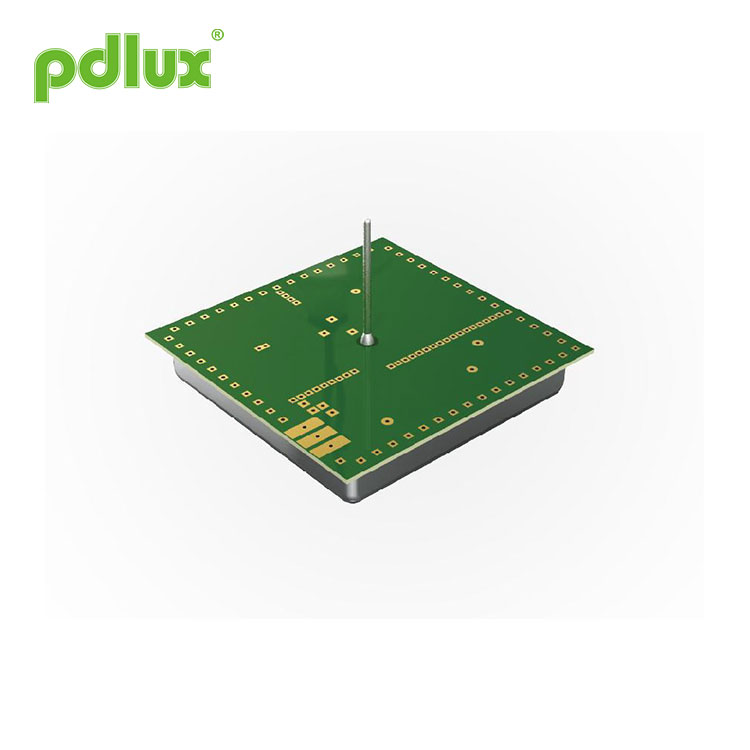

PDLUX PD-V1 Instalação de teto Módulo sensor de micro-ondas de 5,8 GHz
PDLUX PD-V1 Instalação no teto Módulo sensor de micro-ondas de 5,8 GHz é um módulo transceptor Doppler Bi-estático de banda C. É um oscilador ressonador (CRO) embutido. o sinal de amplificação, salva o circuito do amplificador externo, torna o processamento do sinal mais simples e torna mais fácil a conexão com o controlador.
Modelo:PDLUX PD-V1
Enviar consulta
PDLUX PD-V1 Instalação de teto Módulo sensor de micro-ondas de 5,8 GHz is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUX PD-V1 Instalação de teto Módulo sensor de micro-ondas de 5,8 GHz is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V1 Instalação de teto Módulo sensor de micro-ondas de 5,8 GHz
â— Interruptor inteligente
â— Baixa potência sem fio |
De acordo com EN 300440-V2.1.1㠀 EN 62479：2010, diretiva RED-2014/53 / eu De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS-2011/65 / eu De acordo com a diretiva REACH-1907/2006 / ec |
|
Padrão de feixe de antena (omnidirecional)
|
Tamanho dos produtos
|
| Parâmetro | Notas | Min | Typ | Máx. | Unidades | ||||
| Configuração de frequência | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Potência irradiada (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Tempo de acomodação |
|
5 |
|
10 | em | ||||
| Força do sinal recebido | 2 | 150 | 200 | 300 | μVp-p | ||||
| Ruído | 3 | 100 | 150 | 200 | mVrms | ||||
| Tensão de alimentação |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Consumo atual |
|
18 | 20 | 25 | mA | ||||
| Freqüência de Repetição de Pulso | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Largura do pulso | 4 | 15 | 50 | 70 | μSec | ||||
| Temperatura de operação |
|
-15 | 22 | 75 | ℃ | ||||
| Peso |
|
6.0 | 6.5 | 7.0 | g | ||||
Nota 1: As emissões irradiadas são projetadas para atender às regras da FCC.
Note2:The Força do sinal recebido(RSS) is measured at the total 1 Ways path loss of 36dB.
Nota3: As tensões de ruído são medidas de 10 Hz a 100 Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
