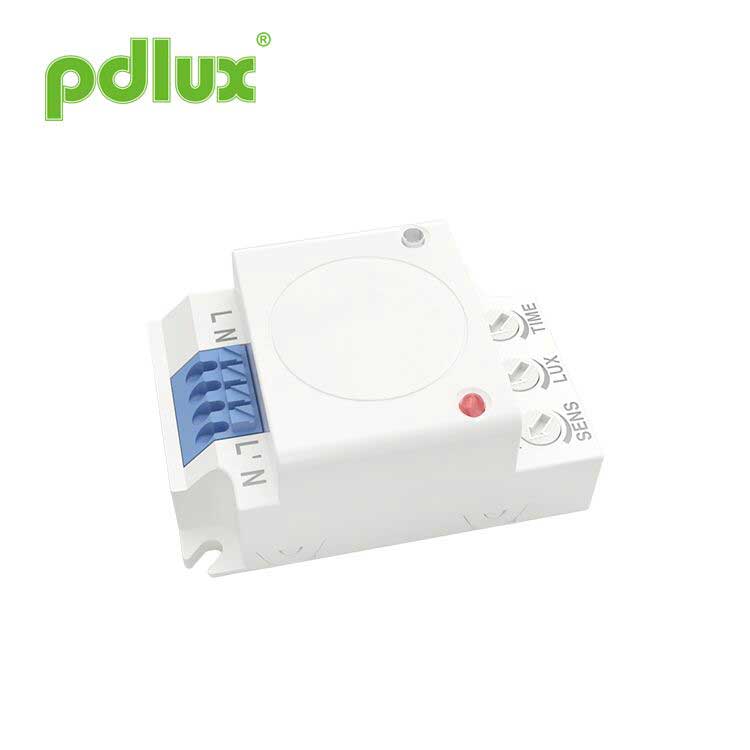

Sensor de radar de banda ISM de 5,8 GHz
O sensor de radar de banda ISM de 5,8 GHz PD-MV1029B representa um comutador de sensor de micro-ondas digital projetado para operar com uma cobertura de detecção abrangente de 360° e uma frequência funcional de 5,8 GHz. Ao aproveitar o princípio Doppler para transmissão e recepção de sinal, este dispositivo incorpora uma MCU (unidade microcontroladora) em seu centro de controle. Este MCU calcula com precisão o ponto de cruzamento zero da onda senoidal dentro da rede de energia, permitindo que o switch opere com precisão neste ponto. Este mecanismo de temporização avançado aumenta significativamente a resistência ao choque do dispositivo e minimiza drasticamente a probabilidade de falhas.
Modelo:PD-MV1029B
Enviar consulta
Resumo
O sensor de radar de banda ISM de 5,8 GHz PD-MV1029B é um switch digital de detecção de micro-ondas com detecção alcance de 360° e uma frequência operacional de 5,8 GHz. A aplicação de Princípio Doppler para transmitir e receber sinais, o centro de controle usa MCU (unidade de microcontrole), calcula com precisão o ponto zero da potência onda senoidal da rede e mudar no ponto zero, melhorar o impacto resistência, reduza extremamente a taxa de falha. Aparência requintada e estrutura compacta, pode ser conectado à carga de forma independente, ou pode ser usado em um invólucro não metálico, como dentro de uma lâmpada, e em outros produtos elétricos. É amplamente utilizado em passagens, banheiros, elevadores, casas ou outras áreas públicas para proteção de segurança ou economia de energia. É o escolha perfeita para sua vida inteligente.
Especificações
Fonte de energia | 100-240 VCA, 50 Hz |
Carga nominal | 1000 W máx. (220-240 VCA) 400 W máx. (100-130 VCA) |
Sistema de alta frequência | 5,8 GHz (frequência central) onda elétrica CW, banda ISM |
Alcance de detecção | 3-9m (raios) (ajustável)(montagem no teto) 25m Máx. (ajustável),(montagem na parede)(movimento vertical) |
Configuração de tempo | 8seg-10min (ajustável) |
Controle de luz | 10-300LUX~ diurno (ajustável) |
Ângulo de detecção | 360° (instalação no teto) |
Consumo de energia em espera | <0,5 W |
Temperatura de trabalho | -15°C~+70°C |
Umidade de trabalho | <95% UR |
Velocidade de movimento do sensor | 0,6 m/s -1,5 m/s |
Sede de instalação | em ambientes internos, montagem no teto, montagem na parede IP20 |
Informações do sensor
Função
Maneira de configuração: potenciômetroPode levar algum tempo para ajustar os valores antes que eles satisfaçam sua necessidade.
Indicador LED:
(1) Quando você realiza qualquer ajuste nos potenciômetros, o indicador LED acende.
(2) Quando você realiza qualquer ajuste dos potenciômetros, 1 segundo após terminar o ajuste, o indicador LED pisca duas vezes e apaga, então o sistema memorizará e calculará automaticamente a função exata para o ajuste.
Prestar atenção!
Mantenha o potenciômetro lento ao girar, pois o sistema estará calculando constantemente de acordo com a posição ajustada, muito rápido pode resultar na perda da posição ideal!
-
(1) Configuração da faixa de detecção (sensibilidade)
Faixa de detecção é o termo usado para descrever os raios do aproximadamente círculo fundido no chão quando instalado no altura de 2,5m. Girar totalmente no sentido anti-horário é o mínimo distância, totalmente no sentido horário é o máximo. Se a estatura da pessoa, mudança de figura e velocidade de movimento, a detecção também mudança, isto é, a velocidade mais alta levará ao menor distância de detecção.
Nota: Quando o usuário estiver usando, ajuste a sensibilidade do produto ao posição apropriada que precisa ser usada e não ajuste a sensibilidade do o produto ao máximo, de modo a evitar o mau funcionamento causado pelo vento soprando cortinas, árvores, animais, redes elétricas e equipamentos elétricos causada pela interferência de partida normal devido à sensibilidade excessiva. Quando é descobriu que existem erros comuns no uso do produto, o usuário pode tente reduzir a sensibilidade de forma adequada para testar se ela melhorou. -
(2)Configuração de controle de luz
O valor de iluminância de trabalho pode ser ajustado na faixa de 10-300LUX~ diurno, que é configurado para controlar a indução limite de controle de partida da luz ambiente, sentido anti-horário rotação até o final, o valor de iluminância de trabalho é de cerca de 10LUX; Gire no sentido horário até a metade, pode ser selecionado no faixa de 10-300LUX; Continue a girar até o final, o o valor da iluminação de trabalho é diurno (24 pequenos não são afetados pela iluminação). Ao testar ou ajustar a área de detecção durante o dia, este botão deve ser girado no sentido horário até o final, e não não importa quão brilhante seja a luz ambiente, o sistema está em estado de detecção e indução.
-
(3) Configuração de tempo
Quando o alvo detectado se move, a saída de detecção será acionado e, quando o alvo parar de se mover, o sistema irá desliga automaticamente a saída de acordo com o final do definir o tempo de atraso (configuração de tempo: seta apontando para "-" mínimo é 8 segundos; seta apontando para "+" no máximo é 10 minutos). Durante o processo de saída de indução, o movimento efetivo a informação é detectada novamente na área de detecção efetiva e o atraso definido é atualizado. Aguarde 4 segundos após a saída do sistema ser desligado antes de sentir novamente.
Diagrama de fios de conexão
Conecte N, L com potência; Conecte N, L’ com carga.
Aplicativos
As microondas podem penetrar em produtos de vidro, plástico, cerâmica e madeira, por isso pode ser instalado em uma determinada espessura de vidro, plástico, cerâmica e madeira e outras superfícies não metálicas. Por exemplo, aplicado em lâmpadas não metálicas produtos de lâmpada de sombra, contanto que você siga o diagrama de fiação correto conexão, você pode facilmente transformar lâmpadas comuns em indução automática lâmpadas.
Existem várias opções para uso real. Você também pode colocar um ou mais PD-MV1029B diretamente dentro do teto ou piso para controlar um corredor. Lembrete caloroso: A distância de instalação entre dois ou mais os produtos devem estar acima de 4 metros, caso contrário, causará problemas mútuos interferência que leva à operação incorreta.
Falta | Causa da falha | Solução |
A carga não funciona. | A iluminação da luz está definida incorretamente | Ajuste a configuração da carga. |
A carga está quebrada. | Mude a carga. | |
A energia está desligada. | Ligue a energia. | |
A carga funciona o tempo todo. | Existe um sinal contínuo na região de detecção. | Verifique as configurações do área de detecção. |
A carga funciona quando há nenhum sinal de movimento detectado. | A lâmpada não está bem instalada e o sensor não funciona detectar sinais confiáveis. | Reajuste o local de instalação. |
O sinal de movimento é detectado pelo sensor (movimento atrás da parede, o movimento de pequenos objetos, etc.) | Verifique as configurações do área de detecção. | |
A carga não funciona quando há sinal de movimento detectado. | A velocidade do movimento é muito rápida ou a detecção definida área é muito pequena. | Verifique as configurações do área de detecção. |
As seguintes situações levarão a uma reação de erro.
1、Ser instalado no objeto oscilante levará a uma reação de erro.
2、A cortina trêmula soprada pelo vento levará a uma reação de erro. Por favor selecione o local adequado para instalação.
3、Ser instalado onde o tráfego está ocupado levará a uma reação de erro.
4、As faíscas produzidas por alguns equipamentos próximos levarão a uma reação de erro.
As seguintes situações levarão a uma reação de erro.
● Confirme com instalação profissional.
● Por motivos de segurança, desligue a energia antes da instalação e remoção operações.
● Quaisquer perdas causadas por operação inadequada, o fabricante não assumir qualquer responsabilidade.
Este manual é para a programação do conteúdo atual deste produto, existem
quaisquer alterações e modificações ao fabricante sem aviso prévio!
É estritamente proibido copiar o conteúdo do manual de instruções para qualquer
outra finalidade sem a permissão da empresa.
