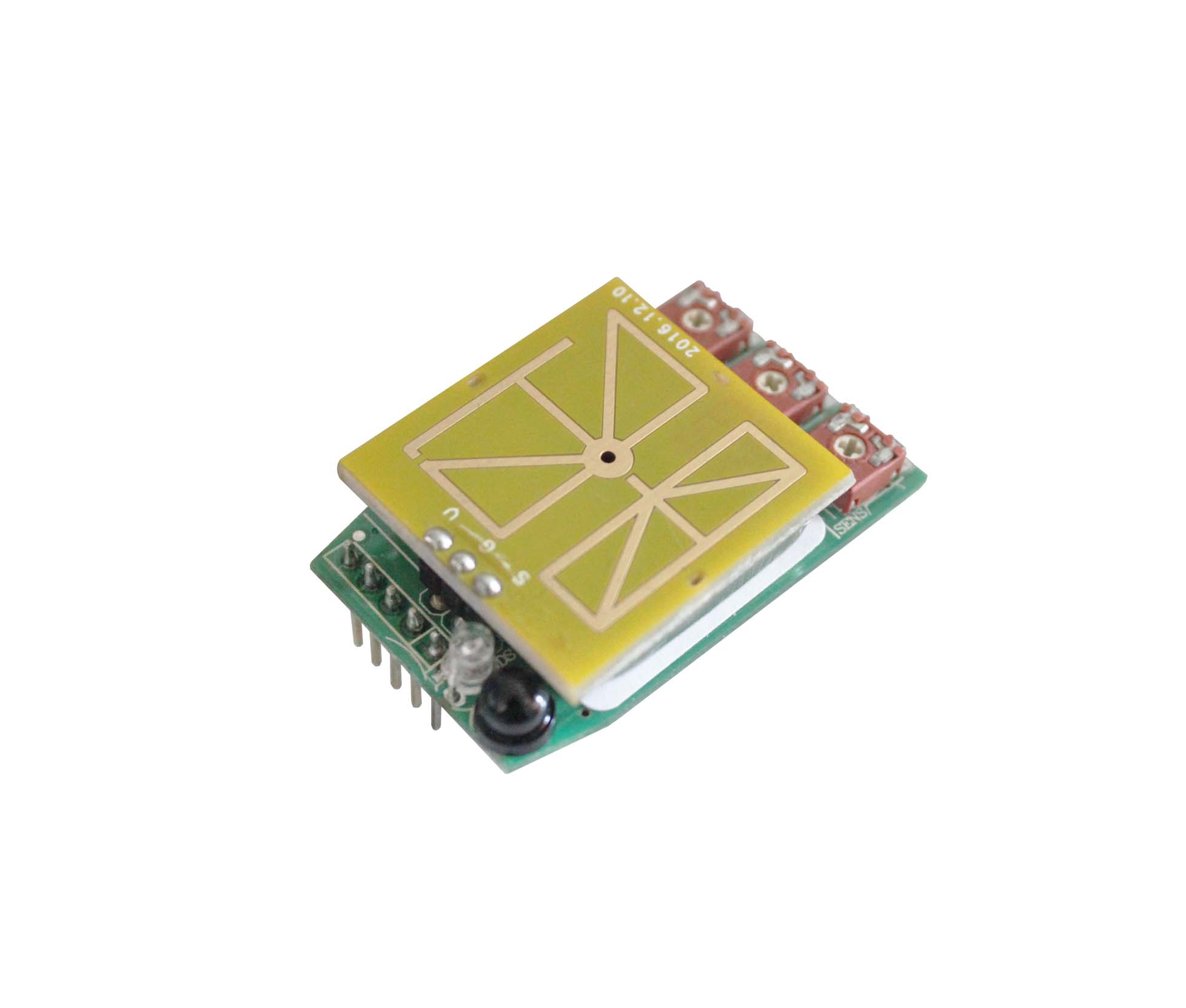

Sensor de microondas de 5,8 GHz + receptor MCU + IR
Sensor de micro-ondas de 5,8 GHz + receptor MCU + IR é um módulo de controle front-end de detecção completo composto por sensor de micro-ondas de 360 graus de 5,8 GHz, sensor fotossensível, circuito amplificador de sinal, MCU e circuito receptor de controle remoto. Três potenciômetros podem ajustar a sensibilidade de detecção, o tempo de atraso e a faixa de iluminância. O sinal de controle de saída pode controlar diretamente o circuito do relé, o pino inicial da fonte de alimentação chaveada e outros circuitos de controle. É conveniente para o desenvolvimento secundário de diferentes usuários e para a instalação de conchas com diferentes estruturas.
Modelo:PD-S16-V1
Enviar consulta
Resumo
Sensor de micro-ondas de 5,8 GHz + receptor MCU + IR é um módulo de controle front-end de detecção completo composto por sensor de micro-ondas de 360 graus de 5,8 GHz, sensor fotossensível, circuito amplificador de sinal, MCU e circuito receptor de controle remoto. Três potenciômetros podem ajustar a sensibilidade de detecção, o tempo de atraso e a faixa de iluminância. O sinal de controle de saída pode controlar diretamente o circuito do relé, o pino inicial da fonte de alimentação chaveada e outros circuitos de controle. É conveniente para o desenvolvimento secundário de diferentes usuários e para a instalação de conchas com diferentes estruturas.
Especificações do sensor de micro-ondas de 5,8 GHz + receptor MCU + IR
|
Fonte de alimentação: DC5V Corrente de trabalho: <30ma Frequência de trabalho do sensor de microondas: 5,8 GHz Temperatura de trabalho: -15°C~+70°C Configuração de tempo: 10seg-20min. (ajustável)Controle de luz: 10-300LUX, toda luz (ajustável) |
Ângulo de detecção: 360° (instalação no teto), 180°(instalação na parede) Faixa de detecção: 2-10m (raios) (ajustável). (instalação no teto) Distância de detecção de movimento vertical: >20m Velocidade de detecção: 0,5 m-1,5 m/sTamanho da aparência: 42,6 mm (comprimento) X 26 mm (largura) X 9,4 mm (altura) |
Informações do sensor
Função do sensor de micro-ondas de 5,8 GHz + receptor MCU + IR
Descrição da função do pino:
|
Número |
Nome do pino |
Entrada/Saída |
Explicação |
|
1 |
NC |
|
NÃO |
|
2 |
NC |
|
NÃO |
|
3 |
Saída |
Saída |
Saída de sinal de alto nível 10seg-20min (ajustável) |
|
4 |
+5V |
Entrada |
Poder positivo |
|
5 |
GND |
Entrada |
Potência negativa |

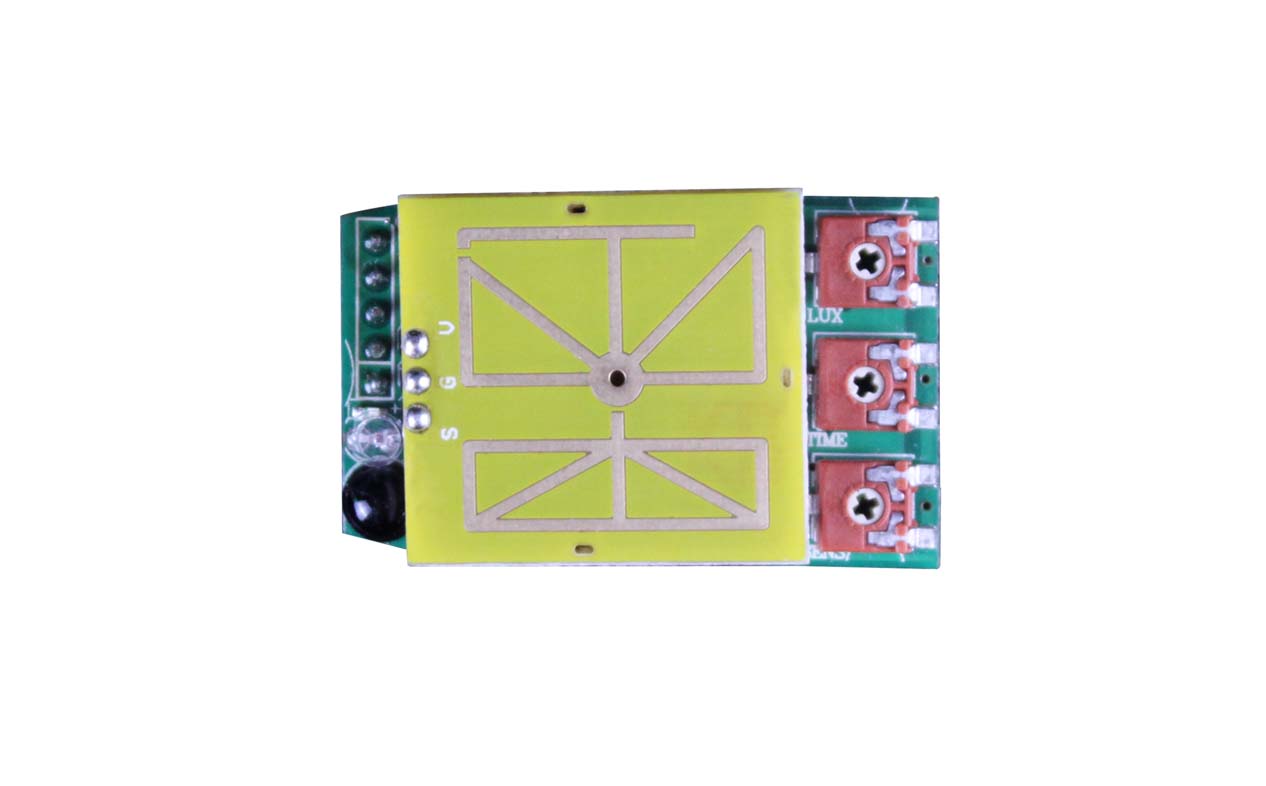

Ajuste do botão do sensor de micro-ondas de 5,8 GHz + MCU + receptor IR
(1) Configuração da faixa de detecção (sensibilidade)
O usuário pode escolher razoavelmente a posição do potenciômetro de acordo com as necessidades da faixa de detecção.
(2) Configuração de tempo
Os usuários podem escolher o tempo de atraso apropriado de acordo com os diferentes ambientes de uso e diferentes definições de produto.
(3)Configuração de controle de luz
O valor de iluminância de trabalho pode escolher uma posição adequada na faixa de 10 ~ 300LUX e toda a luz.
