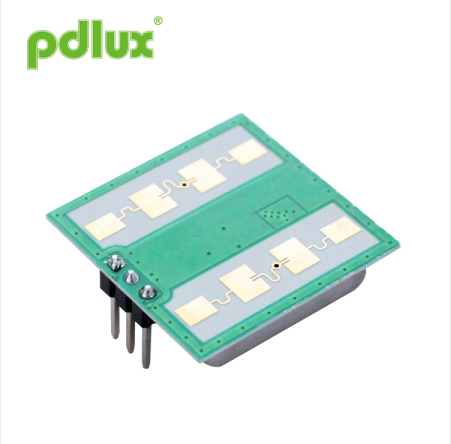

Módulo sensor de micro-ondas de porta automática de 24 GHz
O módulo sensor de micro-ondas de porta automática de 24 GHz é um módulo transceptor doppler de banda K. O Módulo Sensor de Microondas de Porta Automática de 24 GHz é uma antena plana de nosso próprio projeto que desenvolve um layout com transmissões e recepções bem combinadas.
Modelo:PD-V11
Enviar consulta
Módulo sensor de micro-ondas de porta automática de 24 GHz
Aplicação do módulo sensor de microondas de porta automática de 24 GHz •Interruptor inteligente •Interruptor suspenso •Detecção de intrusão
|
O módulo sensor de micro-ondas de porta automática de 24 GHz é um módulo transceptor doppler de banda K. O Módulo Sensor de Microondas de Porta Automática de 24 GHz é uma antena plana de nosso próprio projeto que desenvolve um layout com transmissões e recepções bem combinadas. Recalculamos e reorganizamos o layout interno para torná-lo mais significativo. Faça com que a frequência principal do sensor seja mais estável. Estas são nossas patentes de design para uma faixa mais ampla de temperaturas ambientes. V11-H possui menor ruído, maior resolução e maior sensibilidade. Função antiestática integrada. Comparado com produtos similares tradicionais, o desempenho é mais estável e confiável. V11-M e V11-L são sensibilidades diferentes que podem ser personalizadas de acordo com as necessidades do usuário. Esta série de módulos sensores é ideal para iluminação automática. Sensor de detecção de intrusão de comportamento de domínio de segurança.
De acordo com EN 300440-V2.1.1 s EN 62479: 2010 Diretiva RED-2014/53/EU De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS-2011/65/EU De acordo com a diretiva REACH - 1907/2006/EC
|
Parâmetro | Notas | Mínimo | Tipo | Máx. | Unidades |
Tensão de alimentação | Vcc | 3 | 5 | 5.25 | V |
Consumo atual | Icc | 20 | 35 | 38 | mA |
Modo de operação | Alimentado por PW, pode controlar a corrente de trabalho em 3-15mA | ||||
Frequência de repetição de pulso | 10 de janeiro | KHz | |||
Temperatura de operação | Principal | -30~+85 +100 (Máx.) | °C | ||
Temperatura de armazenamento | Teste | -10 |
|
60 | °C |
Tempo estável |
|
<5 | μseg | ||
Configuração de frequência | f | 24 | 24.125 | 24.25 | GHz |
Potência Irradiada (EIRP) | Beicinho | <2,0 | <2,5 | <3,0 | mW |
Largura do pulso |
|
>3 |
|
|
μseg |
Umidade ambiente de armazenamento | 45%~65% | RH |
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: Operação de pulso
