Sensor de porta automático com alta resolução, baixo ruído e alta estabilidade

PD-165 é um sensor de porta automático com alta resolução, baixo ruído e alta estabilidade, de propriedade da empresa PDLUX com direitos de propriedade intelectual independentes, com uma frequência central de 24,125 GHz. Comparado com sensores semelhantes no mercado, possui menor ruído, maior resolução de detecção e maior ângulo de detecção.

Modelo:PD-165

Enviar consulta

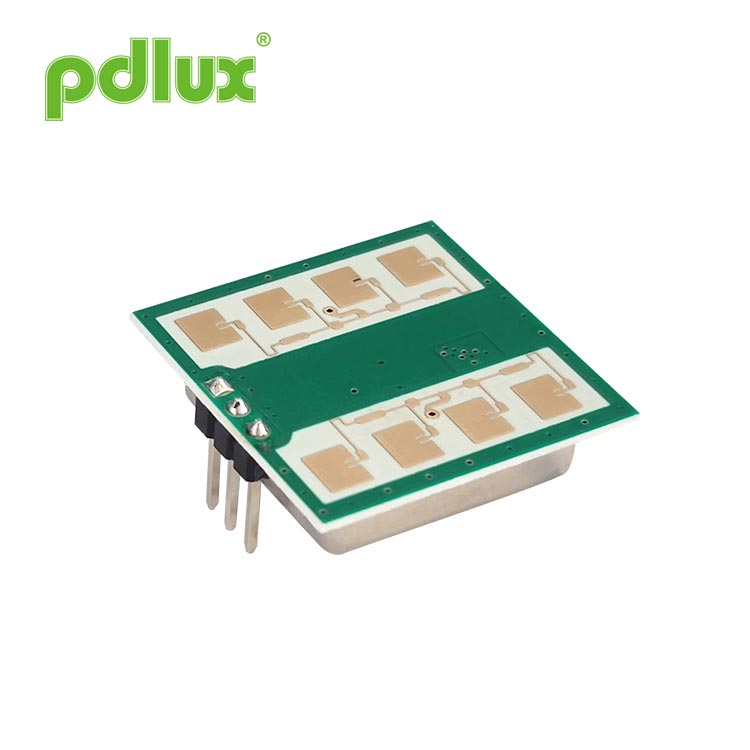

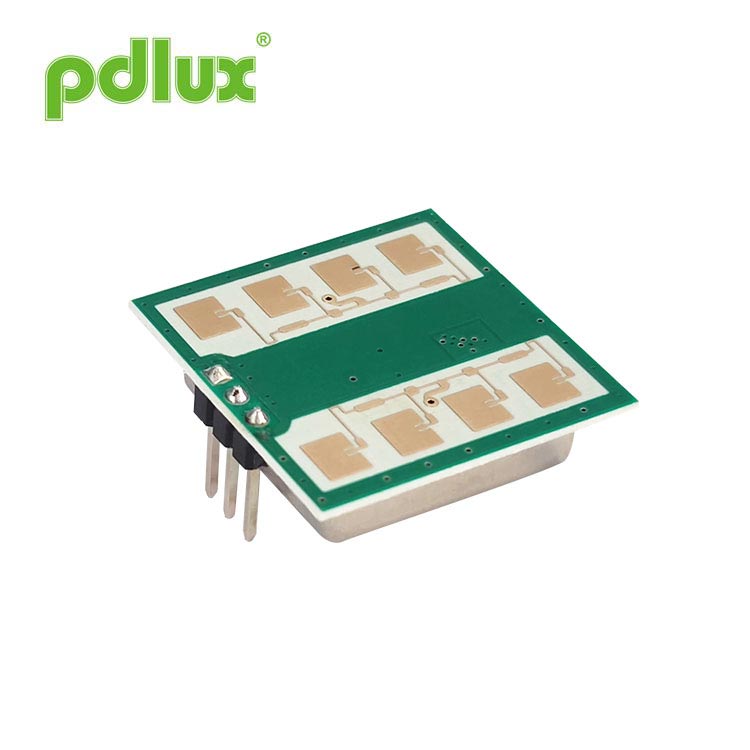

Sensor de movimento de micro-ondas PD-165 24,125 GHz

Aplicativo

Interruptor inteligente
Detecção de intrusão

Interruptor suspenso

PD-165 é um sensor de porta automático com alta resolução, baixo ruído e alta estabilidade, de propriedade da empresa PDLUX com direitos de propriedade intelectual independentes, com uma frequência central de 24,125 GHz. Comparado com sensores semelhantes no mercado, possui menor ruído, maior resolução de detecção e maior ângulo de detecção. Mais alto estabilidade para detectar alvos móveis. Pode ser amplamente utilizado em campos como detecção de alvos móveis de segurança, sensores de porta automáticos, presença de vida detecção, detecção de velocidade de movimento, iluminação automática com detecção de movimento, etc.

PD-165 considera totalmente o desempenho de sensibilidade média da detecção área. Possui alta resolução de detecção, boa consistência e boa características de baixa tensão, bem como deslocamento de baixa frequência. É um sensor de detecção móvel de alto desempenho.

De acordo com EN 300440、EN 62479
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretiva ROHS - 2011/65/UE
De acordo com a diretiva REACH - 1907/2006/EC

Tamanho dos produtos

Products size

Parâmetros técnicos

Parâmetro	Notas	Mínimo	Tipo	Máx.		Unidades
Tensão de alimentação	Vcc	3.0	5.0	5.25		V
Consumo atual	Icc	20	35	38		mA
Modo de operação	Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA
Largura do pulso	Pulso			10		μs
Temperatura de operação	Principal			-30~+85 +100（Máx.）		℃
Temperatura de armazenamento	Teste			-10	+60	℃
Tempo estável					<5	μseg
Configuração de frequência	f		24.000	24.125	24.250	GHz
Potência Irradiada (EIRP)	Beicinho		<2,0	<2,5	<3,0	mW
Umidade ambiente de armazenamento	45%~65%					RH

AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e ao limite do MCU. De acordo com o pedido, a fim de fornecer amplitude suficiente da saída do sinal IF do misturador para o circuito de amplificação, a amplificação externa total necessária pode ficar em torno de 70 a 80dB (com diferentes larguras de banda e ganhos configurados de acordo com diferentes precisa).

- SE Saída:
- Faixa de detecção convencional PD-165F (350-550mVp-p)
- PD-165H Versão de alta sensibilidade (580-980mVp-p)

Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC e CE.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.

Nota3: Operação de pulso
