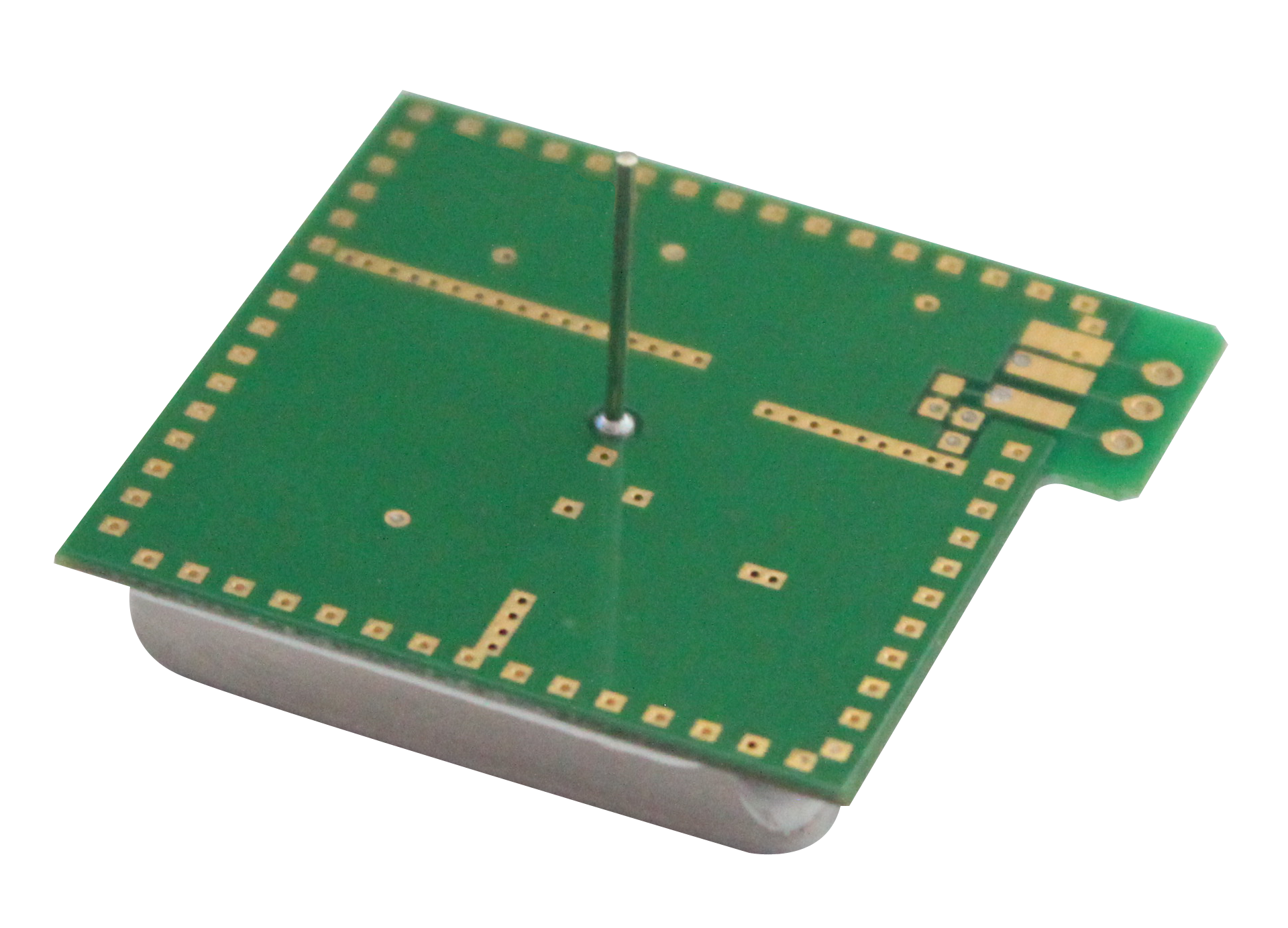

Módulo de sensor de micro-ondas de 5,8 GHz para instalação no teto
O módulo de sensor de micro-ondas de 5,8 GHz para instalação no teto é um módulo transceptor Doppler bi-estático de banda C. É oscilador ressonador integrado (CRO). Este módulo, que usa o circuito amplificador integrado e emite diretamente o sinal de amplificação, salva o circuito amplificador externo , simplifica o processamento do sinal e facilita a conexão com o controlador.
Modelo:PD-V1
Enviar consulta
O módulo do sensor de micro-ondas de 5,8 GHz para instalação no teto é um módulo transceptor Doppler bi-estático de banda C. É um oscilador ressonador (CRO) integrado. Este módulo, que usa o circuito amplificador integrado e emite diretamente o sinal de amplificação, salva o circuito amplificador externo , simplifica o processamento do sinal e facilita a conexão com o controlador.
O módulo sensor de micro-ondas de 5,8 GHz para instalação no teto é ideal para sensor de ocupação em interruptores de iluminação automáticos. Instalação no teto O módulo sensor de micro-ondas de 5,8 GHz também pode ser usado para detectores de intrusão montados no teto.
|
Aplicação do módulo sensor de microondas de 5,8 GHz para instalação no teto
●Interruptor inteligente
●Baixa potência sem fio |
De acordo com EN 300440-V2.1.1、EN 62479：2010,diretiva RED-2014/53/eu De acordo com FCC Parte 15.249 De acordo com EN 62321, diretiva ROHS-2011/65/eu De acordo com a diretiva REACH-1907/2006/ec |
|
Padrão de feixe de antena (omnidirecional)
|
Tamanho dos produtos
|
| Parâmetro | Notas | Mínimo | Tipo | Máx. | Unidades | ||||
| Configuração de frequência | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Potência Irradiada (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Tempo de liquidação |
|
5 |
|
10 | EM | ||||
| Força do sinal recebido | 2 | 150 | 200 | 300 | μVp-p | ||||
| Barulho | 3 | 100 | 150 | 200 | mVrms | ||||
| Tensão de alimentação |
|
4.75 | 5.00 | 5.25 | CCV | ||||
| Consumo atual |
|
18 | 20 | 25 | mA | ||||
| Frequência de repetição de pulso | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Largura do pulso | 4 | 15 | 50 | 70 | μseg | ||||
| Temperatura de operação |
|
-15 | 22 | 75 | ℃ | ||||
| Peso |
|
6.0 | 6.5 | 7.0 | g | ||||
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 36dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota4: Operação de pulso
