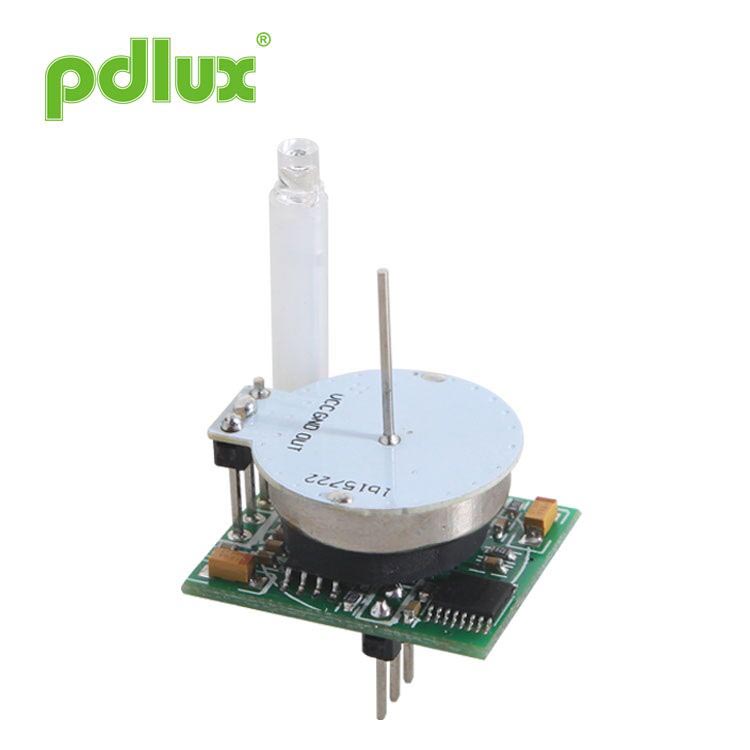

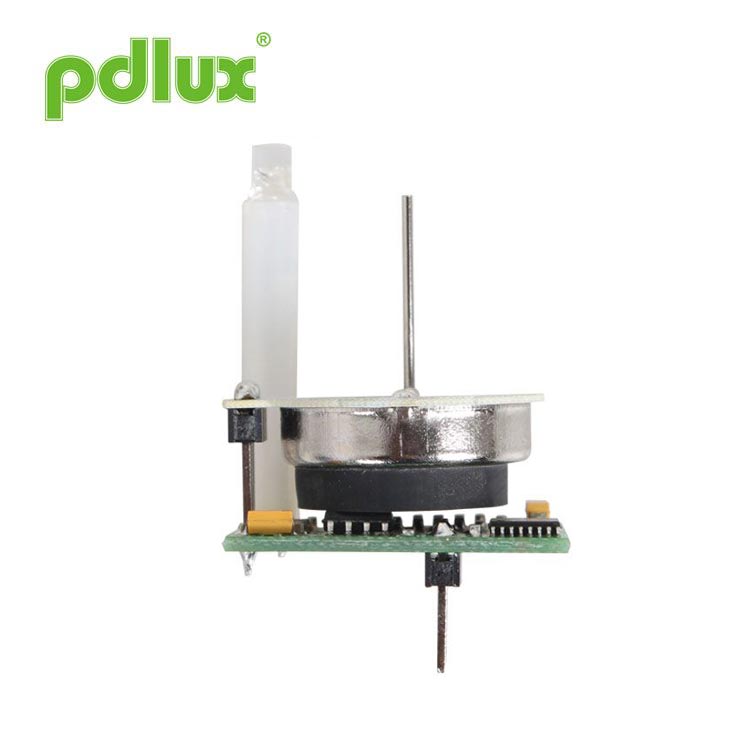

Sensor digital de microondas de alta frequência com baixo consumo de energia

O Sensor Digital de Microondas de Alta Frequência com Baixo Consumo de Energia é usado para detectar sinais humanos em movimento através de o princípio Doppler, incluindo duas partes: Primeiro, microondas de alta frequência de 5,8 GHz módulo transceptor, trabalhando na frequência comum internacional da banda C, com menor perda de propagação de link sem fio do que banda X e K, o módulo usa uma antena de agulha, oscilador de microondas integrado e detector dentro do módulo, com maior integração, o O módulo emite diretamente sinal Doppler de baixa impedância, a potência de transmissão é de apenas cerca de 0. 025mW.

Enviar consulta

Especificação do sensor digital de micro-ondas de alta frequência LX-WB2

◆Visão Geral do Produto

O sensor digital de micro-ondas de alta frequência com baixo consumo de energia é usado para detectar sinais humanos em movimento através do princípio Doppler, incluindo duas partes: Primeiro, módulo transceptor de micro-ondas de 5,8 GHz de alta frequência, trabalhando na frequência comum internacional de banda C, com link sem fio inferior perda de propagação do que a banda X e K, o módulo usa uma antena de agulha, oscilador de microondas integrado e detector dentro do módulo, com maior integração, o módulo emite diretamente sinal Doppler de baixa impedância, a potência de transmissão é de apenas cerca de 0,025mW. Não tem nenhum impacto no corpo humano, o módulo através da FCC Parte 15 Seção 15.245 dos Estados Unidos e da certificação europeia CER&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1; Em segundo lugar, o módulo de circuito mestre MCU recebe e amplifica o sinal Doppler gerado pelo módulo de micro-ondas de 5,8 GHz e, em seguida, envia-o para o chip mestre MCU para processamento, a fim de controlar o estado do interruptor de carga, porque o processamento do sinal está na forma de digital , fazendo com que a taxa de falsos positivos do produto seja muito baixa. O terminal de saída de sinal do produto emite diretamente o sinal de alto e baixo nível, o usuário pode usar diretamente o sinal, não há necessidade de desenvolver o circuito amplificador novamente, fácil de usar, econômico.

Figure 1 Schematic diagram of the product

Figura 1 Diagrama esquemático do produto

◆Recursos

Processamento de sinal digital.
Forte resistência à interferência de radiofrequência
A potência de transmissão é de apenas 3,54dBm, o que não causa danos de radiação ao corpo humano Área de detecção uniforme
Baixa tensão, baixo consumo de energia, entre no estado de funcionamento imediatamente após iniciar
Reconhecimento automático do valor de controle de luz externo, para não obter indução durante o dia, indução à noite
Indução do corpo humano, gatilho repetido
Saída de sinal de alto e baixo nível, fácil de usar
Volume pequeno, fácil de usar com outros circuitos

◆ Aplicação

Lâmpada LED
Ligar e desligar automaticamente luzes internas, corredores, luzes de escadas, etc.
Luz de indução
Muitos sensores
Brinquedos
Câmera de rede
Monitor LAN
Alarme privado
Detecção de intruso

◆ Instruções de fiação

1: Saída de sinal
2: GND
3: CC5V

◆ Parâmetros de desempenho

1、A classificação

Frequência	(De acordo com a Parte FCC 15 Seção 15.245, CE-R&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1)
Potência de transmissão	Cerca de 3,54dBm
Tensão	CC 5 V
Atual	15ma máx.
Sinal de saída	5V / 0V nível alto e baixo
Distância de detecção	8m máx. (raio)
Ângulos de detecção	360°
Controle de luz	Indução inferior a 10LUX (nua)
Tempo de atraso	40s ± 3s
Temperatura ambiente operacional	-20°C ~ 105°C
Ambiente de armazenamento	Temperatura 5 ~ 40°C, umidade 20 ~ 70%
Tamanho	Figura 9
Peso do módulo	Cerca de 4,7g

◆Diagrama de blocos interno

Figura 3 Diagrama de blocos interno

◆ Perspectiva de detecção

Figura 5 Diagrama de altura de instalação

Figure 6 Schematic diagram of sensing distance

Figura 6 Diagrama esquemático da distância de detecção

Figure 7 Schematic diagram of induction Angle

Figura 7 Diagrama esquemático do ângulo de indução

◆ Circuito de aplicação típico

Figure 8 Schematic diagram of typical application circuit

Figura 8 Diagrama esquemático de circuito de aplicação típico

◆ TAMANHO

Figura 9 Dimensões externas
