Sensor de radar multifuncional integrado MCU

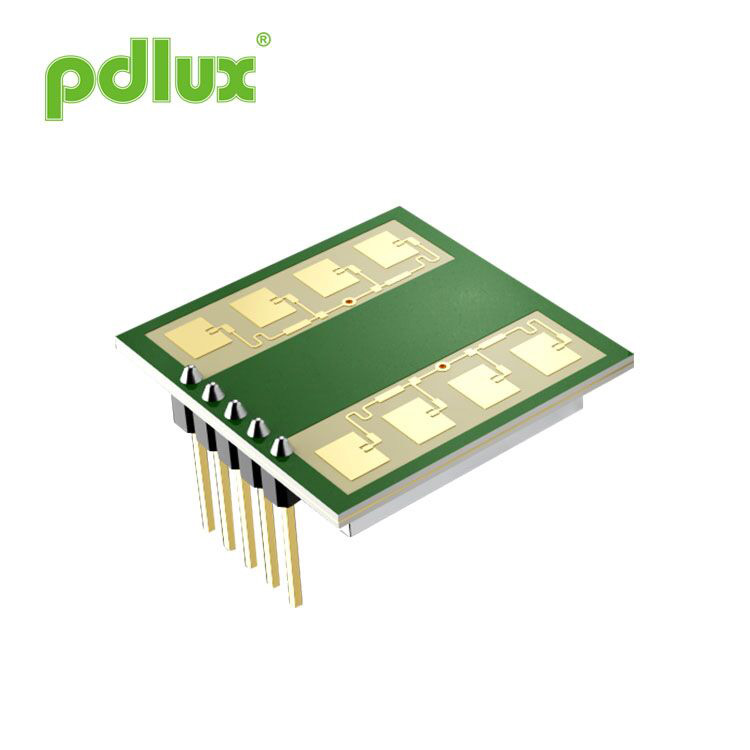

PD-V20SL é um sensor de radar multifuncional com frequência central de 24,125 GHz, um módulo combinado multifuncional desenvolvido pela equipe técnica da PDLUX. O módulo consiste em um sensor de micro-ondas, um amplificador de sinal e um MCU. O módulo tem uma variedade de saídas de modo, o que é conveniente para diferentes usuários escolherem diferentes necessidades e aplicarem a diferentes produtos, que é um produto patenteado desenvolvido independentemente pela PDLUX. Pode ser usado diretamente na indução de detecção automática de portas, indução de detecção de segurança, automática indução de iluminação e outros produtos, a resolução de detecção é muito alta.

1. Saída de sinal do sensor:
É equivalente ao sinal de baixa frequência emitido diretamente pelo sensor sem qualquer processamento. O usuário precisa de um circuito amplificador de sinal externo para usar esta porta de saída e pode configurar o circuito amplificador com desempenho diferente de acordo com precisa.

2. Saída de sinal amplificado:
Esta porta de saída foi amplificada por um circuito de amplificação passa-baixo de 20 Hz-330 Hz (consulte o anexo). Os usuários que atendem a essa largura de banda podem usar diretamente esta porta de saída e, através desta porta de saída do circuito de amplificação e um potenciômetro de 20K (potenciômetro em série com um resistor de 1K-2K) podem ajustar a sensibilidade, o que é muito conveniente.

Circuito de referência


Nota: O circuito amplificador embutido é a configuração padrão deste módulo, se a largura de banda deste circuito amplificador não for suficiente, podemos personalizá-lo de acordo com a necessidade do usuário.

3. Saída de execução MCU:Esta porta de saída já é a porta de saída de execução após o sensor ter sido amplificado e processado pelo MCU. O sensor detecta o movimento do objeto e emite uma saída de pulso de execução de 1 segundo (a duração do pulso de saída pode ser personalizada de acordo com as necessidades do usuário). Ele pode ser aplicado diretamente a sensores de portas automáticas e também a produtos detectores de radar que atendem a esse requisito. Esta porta de saída pode ser conectada com um resistor de 4,7K para acionar o LED como indicador.

4. dicas de aplicação:
Como o PD-V20SL já é um circuito de detecção móvel + amplificação de sinal + MCU uma variedade de saídas, os usuários só precisam adicionar um bom desempenho da parte da fonte de alimentação, um potenciômetro mais luz indicadora do tubo de luz podem formar um sensor de porta automático completo. Para tornar o desempenho do produto estável e confiável, este produto tem requisitos relativamente altos para a fonte de alimentação, um desempenho estável, pequeno coeficiente de ondulação e excelente desempenho anti-interferência da fonte de alimentação são muito importantes.

4.1. Configuração da fonte de alimentação: A figura a seguir é uma fonte de alimentação comutada de ampla tensão. A tensão de entrada pode ser diretamente usado na faixa AC12V-24V ou tensão DC12V-35V. A qualidade da fonte de alimentação é muito importante, portanto o PCB deve ser cuidadosamente planejado ao projetar a fonte de alimentação, pois a seleção de um circuito de princípio razoável é apenas um deles, e a distribuição dos componentes na placa de circuito e a racionalidade de a fiação produzirá um desempenho diferente. Uma fonte de alimentação com bom desempenho possui excelente desempenho anti-interferência e um coeficiente de ondulação extremamente baixo. Excelente fonte de alimentação é a base da operação estável do PD-V20SL. Os circuitos a seguir são apenas para referência.


5. Circuito de execução de relé
Esta parte do circuito é selecionada de acordo com a necessidade do usuário. Sensores de porta automática convencionais têm controle diferente Métodos e têm diferentes tensões de controle, o seguinte é o circuito de referência do controle de relé de 12 V, e também pode ser controlado por tubo MOS, relé reed, acoplamento fotoelétrico, etc.



6. adicione um potenciômetro de ajuste de sensibilidade de detecção
Para controlar a distância de detecção, o PD-V20SL pode ser conectado a um potenciômetro de ajuste de sensibilidade externo, para que a distância de detecção possa ser controlada dentro da faixa apropriada através do potenciômetro, o método de conexão pode consultar o seguinte diagrama de conexão.


Os diferentes componentes e esquemas de aplicação dos produtos de sensores de radar multifuncionais PD-V20SL são apresentados acima. Em além das funções acima com uso independente, também pode ser desenvolvido secundário de acordo com os diferentes requisitos de usuários para funções, para que o produto possa customizar diferentes funções de acordo com as necessidades individuais dos usuários.

7. Personalização da função do usuário
7.1. Personalização da função de detecção:
Simplificando, significa para que tipo de produto é utilizado. Por exemplo, quando usado em produtos com sensores de porta automática, o MCU produz um sinal de pulso, e os usuários com requisitos especiais podem descrever os requisitos claramente, e podemos projetar o programa de acordo com as necessidades dos usuários. Os usuários também podem conectar o MCU na saída de pulso e projetar todas as funções subsequentes por si só, o que é conveniente para os usuários personalizarem.

7.2. Para produtos de sensores de segurança:
Pode ser usado para produtos de segurança mais programas, podemos apoiar o desenvolvimento independente dos usuários; Ou o usuário propõe um solução, o PDLUX escreverá o software de acordo com a solução proposta pelo usuário.

7.3. Para produtos de iluminação automática:
PD-V20SL pode atender às necessidades de sensores de iluminação automáticos simples e de baixa configuração, e os usuários podem configurar diretamente um circuito de execução epitaxial na porta de saída MCU para formar um circuito de sensor simples e produtos.

8. Apoie os usuários no desenvolvimento de funções personalizadas
O módulo PD-V20SL fornece função de escrita de programa aberto. Ou seja, os usuários podem escrever programas de acordo com as características de seus próprios produtos e escrever diretamente de 5 portas e pode desenvolver de forma independente recursos e funções personalizadas de produtos e escreva facilmente as diferentes funções que os usuários desejam por meio do software.

9. Precauções
9.1. Deve-se prestar atenção à proteção da eletricidade estática no processo de produção.

9.2. Como a espessura da placa de circuito é de apenas 1,2 mm, o cabeçalho do pino não pode ser forçado excessivamente, especialmente o excesso força lateral pode facilmente quebrar o circuito interno e danificar o sensor.

9.3. Os sensores de radar de banda K têm requisitos especiais quanto ao material e espessura da caixa. O material geral da casca é feito de plástico de engenharia ABS, com espessura de 1,5-3mm. O espaçamento entre a antena plana do sensor e nós é 5-7mm, que deve ser combinado e modificado de acordo com a instalação de teste real. Escudos metálicos não devem ser usados ​​na parte frontal do sensor, caso contrário, o sensor não será capaz de detectar corretamente objetos em movimento pela frente.

O PD-V20SL simplifica o desenvolvimento de produtos. A resolução de detecção do produto é alta, desde que a fonte de alimentação e o atuador estejam equipados de acordo com a necessidade, apenas uma peça do PD-V20SL pode completar o sensor automático de porta, sensor de segurança e produtos de lâmpada de indução automática. Seu consumo de energia é apenas um terço do dos sensores convencionais. O método de produção pode ser adaptado às necessidades individuais de diferentes usuários, de modo que um sensor combinado possa produzir diferentes funções.

O sensor de radar multifuncional combinado PD-V20SL é um produto desenvolvido e patenteado pela PDLUX, e a PDLUX pode fornecer suporte técnico.

Este manual está programado para o conteúdo atual deste produto e está sujeito a alterações e modificações sem aviso prévio ao fabricante!
Sem a permissão da Empresa, é estritamente proibida a reprodução do conteúdo deste manual para outros fins.

Produtos patenteados, falsificações serão processadas!
