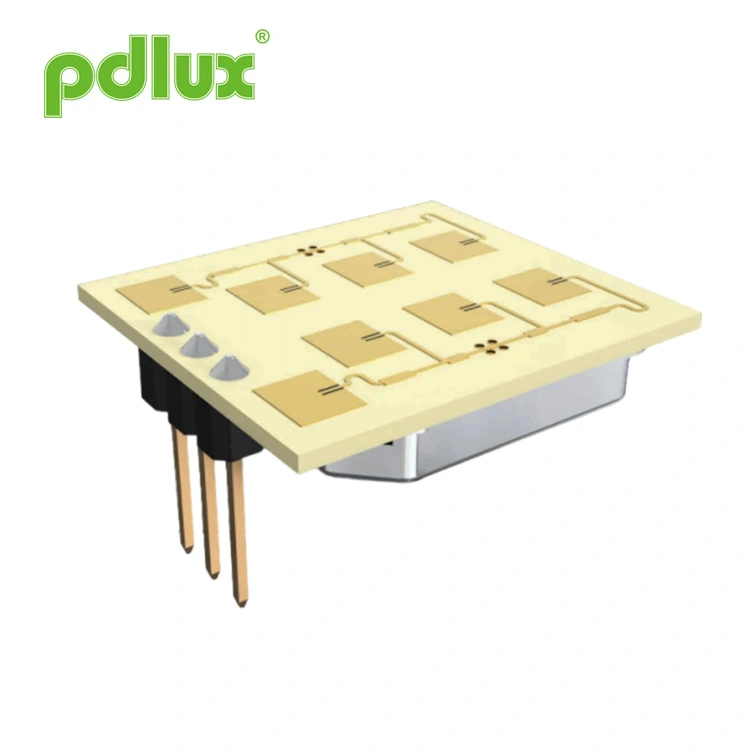

Módulo de radar de segurança de ondas milimétricas de 24 GHz
A Pdlux fornece módulo de radar de segurança de ondas milimétricas de 24 GHz de qualidade fabricado na China. É um sensor de ondas de alto desempenho, ângulo estreito e banda K, projetado para ativação de ondas manuais sem contato, detecção de intrusão e controle automático de portas. Com um circuito amplificador avançado e algoritmo MCU, ele suporta funções de aplicação versáteis, como interruptores viva-voz e sistemas de entrada. O sensor oferece detecção confiável e focada, ao mesmo tempo em que atende aos padrões internacionais, incluindo EN 300440, FCC Parte 15.249, RED, RoHS e REACH, garantindo segurança e responsabilidade ambiental para diversas necessidades de segurança e automação.
Modelo:PD-V18-A
Enviar consulta
Sensor de movimento de micro-ondas PD-V18-A 24,125 GHz
Aplicativo
Sensor de onda manual sem contato

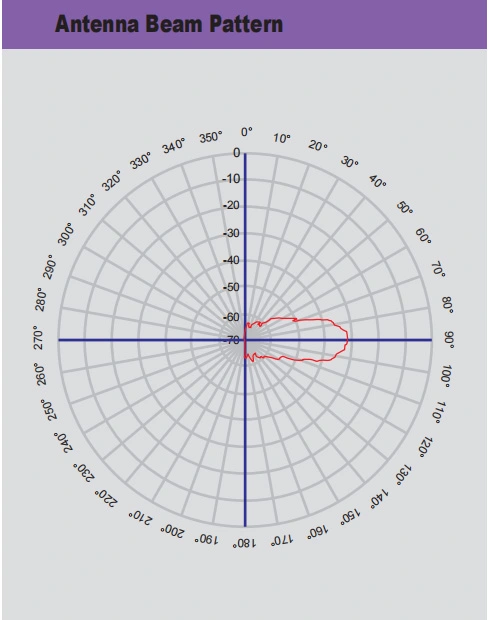

Alto desempenho em ângulo estreito
Detecção de intrusão
Sensor de onda manual sem contato
Alto desempenho em ângulo estreito
Detecção de intrusão
PD-V18-A é uma onda de alto desempenho de ângulo estreito de banda K (24,125 GHz)
sensor. Com o algoritmo do circuito amplificador e MCU, aplicação
produtos com diferentes funções podem ser produzidos.
Por exemplo: é usado para indução automática sem contato com movimento manual
portas, interruptores de indução sem contato e outras aplicações
produtos.
De acordo com EN 300440-V2.1.1、EN 62479：2010
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretriz ROHS - 2011/65/EU
De acordo com a diretiva REACH - 1907/2006/EC
Diretiva RED - 2014/53/UE
De acordo com FCC Parte 15.249
De acordo com EN 62321, diretriz ROHS - 2011/65/EU
De acordo com a diretiva REACH - 1907/2006/EC

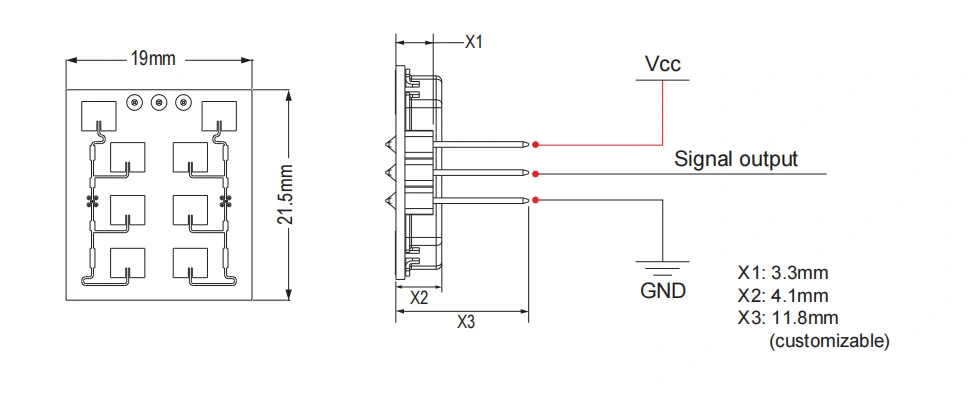

Tamanho dos produtos
Parâmetros Técnicos
| Parâmetro | Notas | Mínimo | Tipo | Máx. | Unidades |
| Tensão de alimentação | Vcc | 3.0 | 5.0 | 5.25 | V |
| Consumo Atual | lcc | 20 | 30 | 35 | mA |
| Modo de operação | Alimentado por PWM, pode controlar a corrente de trabalho em 3-15mA | ||||
| Largura de pulso | Pulso | 10 | μs | ||
| Temperatura operacional | Principal | -30~+65 | ℃ | ||
| Temperatura de armazenamento | Teste | -10 | +60 | ℃ | |
| Tempo estável |
|
<5 |
|
μseg | |
| Barulho | 3.5 | 4.5 | 4.5 | mVrms | |
| Configuração de frequência | f | 24.000 | 24.125 | 24.250 | GHz |
| Potência Irradiada (EIRP) | Beicinho | <2,0 | <2,5 | <3,0 | mW |
| Umidade ambiente de armazenamento | 45%~65% | RH | |||
AVISO: A faixa de detecção real está relacionada ao ganho de amplificação do sinal do circuito, ao layout geral do PCBA e o limite do MCU.
Nota1: As emissões irradiadas foram projetadas para atender às regras da FCC e CE.
Nota 2: A intensidade do sinal recebido (RSS) é medida na perda total de caminho de 1 via de 70dB.
Nota3: As tensões de ruído são medidas de 10Hz a 100Hz na porta de saída, dentro de uma câmara anecóica.
Nota 4: A operação de pulso é recomendada
