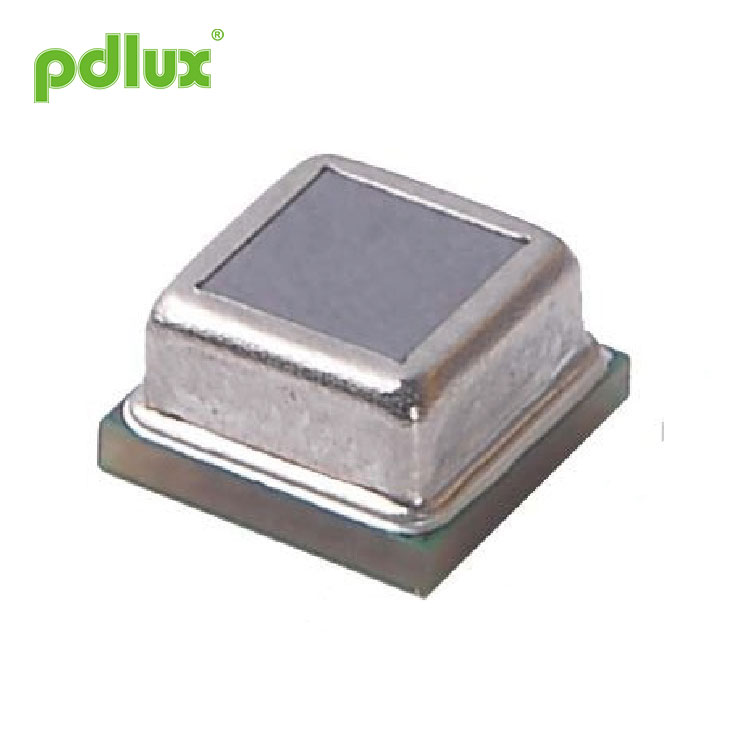

MINI Dual-Element SMD Binary Anti Jamming Digital Infrared Sensor
Quando o sinal infravermelho piroelétrico recebido pelo sensor infravermelho digital binário SMD de elemento duplo SMD do MINI excede o limite de disparo dentro da sonda, um pulso de contagem é gerado internamente. Quando a sonda receber esse sinal novamente, ela pensará que recebeu o segundo pulso. Assim que receber 2 pulsos em 4 segundos, a sonda gerará um sinal de alarme e o pino REL terá um disparo de nível alto.
Modelo:PD-PIR-262LA-D
Enviar consulta
MINI Dual-Element SMD Binary Anti Jamming Digital Infrared Sensor
Características Método de solda por refluxo SMD pequeno Processamento de sinal digital Habilite a regulação de energia para economizar energia Filtro embutido, forte anti-interferência Sensibilidade ajustável, tempo e controle de luz Baixa tensão, micro consumo de energia |
Aplicativo Detecção de movimento infravermelho Internet das Coisas Vestuário Eletrodomésticos inteligentes, casa Luminárias inteligentes Segurança, produtos automotivos antifurto Sistema de monitoramento de rede, etc |
Diagrama de tamanho de bloco recomendado e produto do sensor infravermelho digital binário SMD de elemento duplo MINI SMD
Parâmetros básicos do MINI Dual-Element SMD Binary Anti Jamming Digital Infrared Sensor
Qualquer coisa além das classificações na tabela a seguir pode causar danos permanentes ao dispositivo. O uso de longo prazo próximo ao valor nominal pode afetar a confiabilidade do dispositivo.
Parâmetros |
Símbolo |
Min |
Máx. |
Unidade |
Observação |
Voltagem |
VDD |
2.2 |
3.7 |
V |
|
Ângulo de visão |
|
X = 110 ° |
Y = 90 ° |
° |
O ângulo do campo de visão é um Valor teórico |
Temperatura de armazenamento |
TST |
-40 |
80 |
℃ |
|
Detectar comprimentos de onda |
λ |
5 |
14 |
μm |
|
Diagrama de blocos interno do sensor infravermelho digital binário antiaderente SMD de elemento duplo MINI
Condições de trabalho (T = 25 ° C, VDD = 3V, a menos que especificado de outra forma)
Parâmetros |
Símbolo |
Min |
Typ |
Máx. |
Unidade |
Observação |
Tensão de alimentaçãom |
VDD |
2.2 |
3 |
3.7 |
V |
|
Corrente de trabalho |
IDD |
9 |
9.5 |
11 |
μA |
|
Limiar de sensibilidade |
VSENS |
90 |
|
2000 |
μV |
|
Saída REL |
||||||
Corrente de saída baixa |
IOL |
10 |
|
|
mA |
VOL <1V |
Saída de alta corrente |
IOH |
|
|
-10 |
mA |
VOH> (VDD-1V) |
Tempo de bloqueio de saída de nível baixo REL |
PARA MIM |
|
2 |
|
s |
Não ajustável |
Tempo de bloqueio de saída de alto nível REL |
TOH |
2 |
|
3600 |
s |
|
Insira SENS / ONTIME |
||||||
Voltagem input range |
|
0 |
|
VDD / 2 |
V |
The adjustment range is between 0V and VDD / 2 |
Corrente de polarização de entrada |
|
-1 |
|
1 |
μA |
|
Habilitar OEN |
||||||
Baixa tensão de entrada |
VIL |
Entre 0,8 V-1,2 V é a área de histerese |
0.8 |
V |
Tensão OEN de alto a baixo nível de limite |
|
Alta tensão de entrada |
VIH |
1.2 |
|
|
V |
Tensão OEN de baixo a alto nível de limite |
Digite o atual |
II |
-1 |
|
1 |
μA |
Vss<VIN<VDD |
Osciladores e filtros |
|
|
|
|
|
|
Freqüência de corte do filtro passa-baixa |
|
|
|
7 |
Hz |
|
Frequência de corte do filtro passa-alta |
|
|
|
0.44 |
Hz |
|
A frequência do oscilador no chip |
FCLK |
|
|
64 |
kHz |
|
Modo de disparo de saída do sensor infravermelho digital binário antiaderente SMD de elemento duplo MINI
Quando o sinal infravermelho piroelétrico recebido pela sonda excede o limite de disparo dentro da sonda, um pulso de contagem é gerado internamente. Quando a sonda receber esse sinal novamente, ela pensará que recebeu o segundo pulso. Assim que receber 2 pulsos em 4 segundos, a sonda gerará um sinal de alarme e o pino REL terá um disparo de nível alto. .Além disso, contanto que a amplitude do sinal recebido exceda mais de 5 vezes o limite de disparo, apenas um pulso é necessário para disparar a saída do REL. A figura a seguir é um exemplo de diagrama lógico de disparo. No caso de disparos múltiplos, o tempo de manutenção da saída REL começa a partir do último pulso válido.
Configuração de tempo de pin ONTIME
Quando a sonda detecta o sinal de movimento do corpo humano, ela emitirá um nível alto no pino REL. A duração deste nível é determinada pelo nível aplicado ao pino ONTIME (consulte a tabela abaixo). Se o dispositivo de alto nível REL tiver vários sinais de disparo gerados, desde que um novo sinal de disparo seja detectado, o tempo REL será reiniciado e, em seguida, a cronometragem será reiniciada.
1. A corrente de trabalho está relacionada à resistência selecionada R. Quanto maior a resistência, menor a corrente de trabalho. A corrente média consumida por R durante o período de retardo efetivo REL é: IR - 0.75VDD / R. Durante o período de retardo ineficaz, R não consome corrente. Se você tem requisitos de alto consumo de energia e está frequentemente no período de atraso efetivo, é recomendado usar o modo de temporização REL digital.
2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. Observação: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.
Engrenagem do tempo |
Tempo (s) de configuração (valor típico) |
Faixa de tensão do pino TIME |
Typ |
Valor recomendado do resistor divisor (precisão ± 1%) |
|
|
|
|
|
Resistência de pull-up RH |
Resistência de pull-down RL |
1 |
2 |
0 ~ 1 / 32VDD |
1 / 64VDD |
Não postado / 1M |
0R |
2 |
5 |
1 / 32VDD ~ 2 / 32VDD |
3 / 64VDD |
1M |
51K |
3 |
10 |
2 / 32VDD ~ 3 / 32VDD |
5 / 64VDD |
1M |
82K |
4 |
15 |
3 / 32VDD ~ 4 / 32VDD |
7 / 64VDD |
1M |
124K |
5 |
20 |
4 / 32VDD ~ 5 / 32VDD |
9 / 64VDD |
1M |
165K |
6 |
30 |
5 / 32VDD ~ 6 / 32VDD |
11 / 64VDD |
1M |
210K |
7 |
45 |
6 / 32VDD ~ 7 / 32VDD |
13 / 64VDD |
1M |
255K |
8 |
60 |
7 / 32VDD ~ 8 / 32VDD |
15 / 64VDD |
1M |
309K |
9 |
90 |
8 / 32VDD ~ 9 / 32VDD |
17 / 64VDD |
1M |
360K |
10 |
120 |
9 / 32VDD ~ 10 / 32VDD |
19 / 64VDD |
1M |
422K |
11 |
180 |
10 / 32VDD ~ 11 / 32VDD |
21 / 64VDD |
1M |
487K |
12 |
300 |
11 / 32VDD ~ 12 / 32VDD |
23 / 64VDD |
1M |
560K |
13 |
600 |
12 / 32VDD ~ 13 / 32VDD |
25 / 64VDD |
1M |
634K |
14 |
900 |
13 / 32VDD ~ 14 / 32VDD |
27 / 64VDD |
1M |
732K |
15 |
1800 |
14 / 32VDD ~ 16 / 32VDD |
29 / 64VDD |
1M |
825K |
16 |
3600 |
15 / 32VDD ~ 16 / 32VDD |
31 / 64VDD |
1M |
953K |
Configurações de sensibilidade
NÃO. |
Tensão do pino SENS |
NÃO. |
Tensão do pino SENS |
||
|
Voltagem range (VDD) |
Tensão central (VDD) |
|
Voltagem range (VDD) |
Tensão central (VDD) |
0 |
0 ~ 1/64 |
1/128 |
16 |
16/64 ~ 17/64 |
33/128 |
1 |
1/64 ~ 2/64 |
3/128 |
17 |
17/64 ~ 18/64 |
35/128 |
2 |
2/64 ~ 3/64 |
5/128 |
18 |
18/64 ~ 19/64 |
37/128 |
3 |
3/64 ~ 4/64 |
7/128 |
19 |
19/64 ~ 20/64 |
39/128 |
4 |
4/64 ~ 5/64 |
9/128 |
20 |
20/64 ~ 21/64 |
41/128 |
5 |
5/64 ~ 6/64 |
11/128 |
21 |
21/64 ~ 22/64 |
43/128 |
6 |
6/64 ~ 7/64 |
13/128 |
22 |
22/64 ~ 23/64 |
45/128 |
7 |
7/64 ~ 8/64 |
15/128 |
23 |
23/64 ~ 24/64 |
47/128 |
8 |
8/64 ~ 9/64 |
17/128 |
24 |
24/64 ~ 25/64 |
49/128 |
9 |
9/64 ~ 10/64 |
19/128 |
25 |
25/64 ~ 26/64 |
51/128 |
10 |
10/64 ~ 11/64 |
21/128 |
26 |
26/64 ~ 27/64 |
53/128 |
11 |
11/64 ~ 12/64 |
23/128 |
27 |
27/64 ~ 28/64 |
55/128 |
12 |
12/64 ~ 13/64 |
25/128 |
28 |
28/64 ~ 29/64 |
57/128 |
13 |
13/64 ~ 14/64 |
27/128 |
29 |
29/64 ~ 30/64 |
59/128 |
14 |
14/64 ~ 15/64 |
29/128 |
30 |
30/64 ~ 31/64 |
61/128 |
15 |
15/64 ~ 16/64 |
31/128 |
31 |
31/64 ~ 32/64 |
63/128 |
The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.
Configurações de pin OEN
OEN é o pino de habilitação para a saída REL. Quando o OEN insere uma baixa tensão, a saída REL é sempre baixa; quando o OEN insere uma alta tensão, quando o pino PININ / NPIRIN detecta um sinal de acionamento de corpo humano normal através do sensor, REL emite um nível alto até que não haja nenhum sinal de acionamento de corpo humano, e passa de REL. Após o tempo de tempo, REL emite baixo nível. Após um tempo de proteção de cerca de 2 segundos, o sinal do corpo humano pode ser detectado novamente. O pino OEN pode ser conectado ao fotorresistor ou fotodiodo para realizar a função de não trabalhar durante o dia e trabalhar à noite.
Circuito de aplicação típico
Exemplo de aplicação triodo
Soldagem por refluxo do sensor infravermelho digital binário antiaderente SMD de elemento duplo MINI
Instruções de solda de refluxo do sensor
Ao soldar por refluxo, siga a curva de temperatura mostrada na figura abaixo. Qualquer coisa que exceda a temperatura de refluxo mostrada na figura abaixo deve consultar o engenheiro de vendas com antecedência.
Embalagem
Observação: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.
Observação for welding
Não exceda a temperatura máxima da curva de temperatura mostrada na figura acima, caso contrário, pode causar a degradação do desempenho do sensor.
Não repita a soldagem de refluxo e o aquecimento e desmontagem repetidos, o que afetará seriamente a vida e o desempenho do sensor e não é coberto pela garantia do produto.
Não use produtos químicos corrosivos para limpar o filtro óptico (pode-se usar etanol absoluto), que podem fazer com que o sensor funcione incorretamente ou falhe. Não use imediatamente após a montagem do sensor, é recomendado usá-lo após 1h.
Be careful not to touch the terminals with metal pieces or hands. Observação for welding:
Faixa de temperatura (umidade) do ambiente operacional
> Temperature: Working temperature: -30℃~+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) Temperatura de armazenamento: -40℃~ +80℃
> Umidade: Umidade de trabalho: ‰ ¤ 85% UR (não deve ser embaçado ou congelado)
Umidade de armazenamento: ‰ ¤ 60% RH
> Quanto à temperatura ambiente de uso e ao escopo de adaptação, refere-se à temperatura e umidade que podem fazer o sensor funcionar continuamente, não a garantia de trabalho contínuo para durabilidade e resistência ambiental. Quando usado em um ambiente de alta temperatura e alta umidade, o sensor irá acelerar o envelhecimento.
Outras considerações sobre o sensor infravermelho digital binário antiaderente SMD de elemento duplo MINI
> Operação incorreta pode ocorrer devido a ruído eletrotérmico, como eletricidade estática, raios, telefones celulares, rádios e luz de alta intensidade.
> O produto terminal do cliente deve ser instalado firmemente para evitar mau funcionamento causado pelo vento e agitação.
> Será danificado após forte vibração ou impacto e causar mau funcionamento. Evite vibração ou impacto de alta resistência.
> Este produto não é um produto à prova d'água e à prova de poeira. Deve ser à prova d'água, poeira, anticondensação e anticongelante ao usá-lo.
> Se o gás corrosivo volatilizar no ambiente de trabalho, isso causará um mau funcionamento.
